Cruze

Начальная страница GMDE Загрузить статическое содержание Загрузить динамическое содержание Справка?

Разборка корпуса муфты передач 3-5-r и 4-5-6 — 6t40/45

Таблица 1: Снятие вала турбины, задающего колеса и поршня
Таблица 2: Снятие диска муфты 4-5-6
Таблица 3: Извлечение поршня муфты 4-5-6
Таблица 4: Снятие задающего колеса и поршня
Таблица 5: Снятие диска муфты 3-5-R

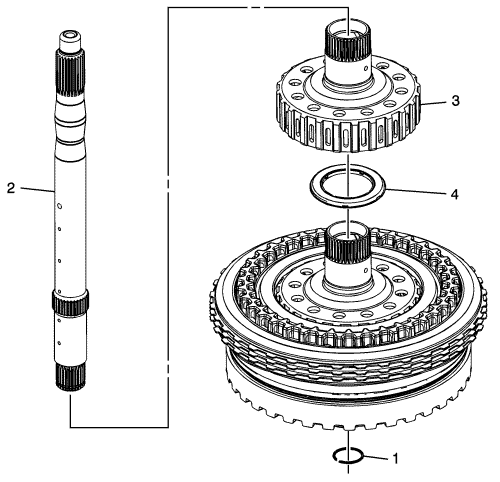

Снятие вала турбины, задающего колеса и поршня


1891338

Снятие вала турбины, задающего колеса и поршня

Выноска

Название компонента

1

Стопорное кольцо вала турбины

Подсказка
Выбросить стопорное кольцо в отходы. Оно не подлежит повторному использованию.

Специальный инструмент

ge 5586-a Щипцы для пружинных стопорных колец или аналогичный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

2

Вал турбины

3

Ступица водила реактивной передачи в сборе

4

Упорный подшипник ступицы водила реактивной передачи

Снятие диска муфты 4-5-6


1891341

Снятие диска муфты 4-5-6

Выноска

Название компонента

1

Стопорное кольцо опорного диска муфты 4-5-6

2

Опорный диск муфты 4-5-6

3

Узел диска муфты 4-5-6 (кол.: 4)

4

Диск муфты 4-5-6 (кол.: 3)

5

Нажимной диск муфты 4-5-6

6

Волнистый диск муфты 4-5-6

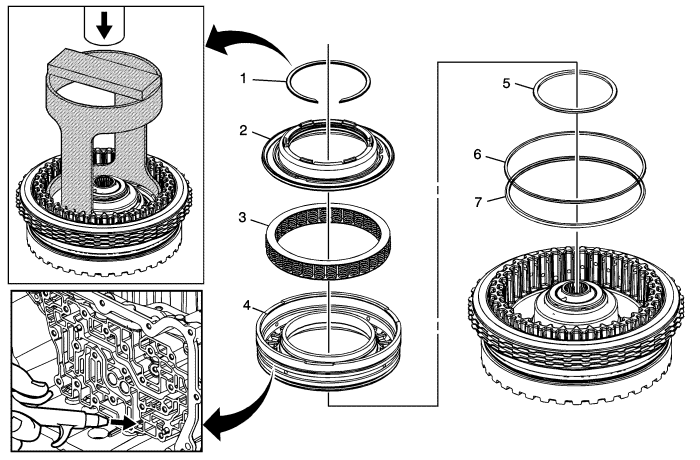

Извлечение поршня муфты 4-5-6


1891342

Извлечение поршня муфты 4-5-6

Выноска

Название компонента

1

Стопорное кольцо демпфера муфты 4-5-6

Подсказка
Стопорное кольцо демпфера муфты 4-5-6 не подлежит повторному использованию.

Специальный инструмент

    • dt-47951-2 Приспособление для сжатия пружин
    • ge 5586-a Щипцы для пружинных стопорных колец или аналогичный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

2

Узел демпфера жидкости поршня муфты 4-5-6

Процедура

  1. Разместить на опорной ступице в картере корпус муфты 3-5-R и 4-5-6.
  2. Подать с помощью пистолета с резиновым наконечником сжатый воздух в отверстие муфты 4-5-6, предназначенное для подачи жидкости, чтобы переместить поршень демпфера и поршень муфты 4-5-6 из корпуса муфты.

3

Узел возвратной пружины поршня муфты 4-5-6

4

Поршень муфты 4-5-6

Подсказка
Подать с помощью пистолета с резиновым наконечником сжатый воздух в отверстие муфты 4-5-6, предназначенное для подачи жидкости, чтобы переместить поршень муфты.

5

Внутреннее уплотнение поршня муфты 4-5-6

6

Наружное уплотнение (темно-синее) (ступенчатое в сечении) поршня муфты 4-5-6

7

Наружное уплотнение (большое) (круглое в сечении) поршня муфты 4-5-6

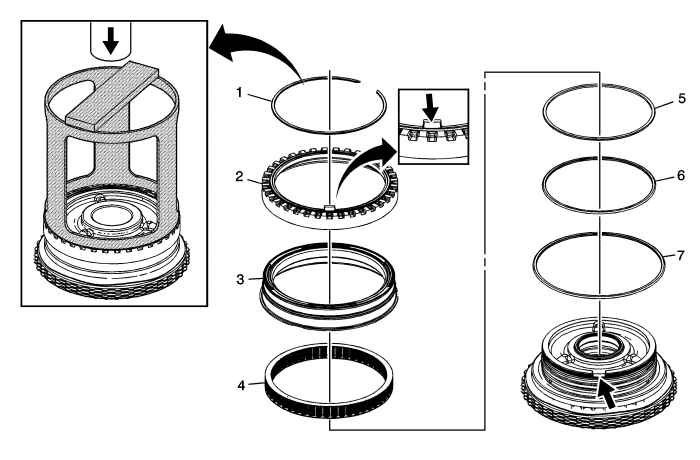

Снятие задающего колеса и поршня


1891344

Снятие задающего колеса и поршня

Выноска

Название компонента

1

Стопорное кольцо задающего кольца датчика скорости входного вала

Осторожно: Сожмите задающий диск лишь настолько, чтобы очистить стопорное кольцо. Чрезмерное сжатие может привести к обламыванию установочного выступа и корпуса муфты.

Специальный инструмент

dt-47694 Приспособление для сжатия пружины поршня

Эквивалентные местные инструменты см. Специальный инструмент .

2

Задающее колесо датчика скорости входного вала

3

Поршень муфты 3-5-r

4

Узел возвратной пружины поршня муфты 3-5-r

5

Уплотнение (оранжевое) внутреннее (задающее колесо) поршня муфты 3-5-r

6

Внутреннее уплотнение поршня муфты 3-5-r

7

Уплотнение (черное) демпфера поршня муфты 3-5-r

Снятие диска муфты 3-5-r


1891345

Снятие диска муфты 3-5-r

Выноска

Название компонента

1

Стопорное кольцо опорного диска муфты 3-5-r

Подсказка
Осторожно отжать вниз опорный диск, чтобы получить достаточный зазор между опорной плитой и стопорным кольцом.

2

Опорный диск муфты 3-5-r

3

Узел диска муфты 3-5-r (кол.: 3)

4

Диск муфты 3-5-r (кол.: 3)

5

Нажимной диск муфты 3-5-r (волнистый)
