Сборка корпуса муфты низшей передачи и заднего хода и передач 1-2-3-4 — 6t40/45

Таблица 1: Установка поршня муфты 1-2-3-4
Таблица 2: Установка поршня муфты низшей передачи и заднего хода

Установка поршня муфты 1-2-3-4


1891402

Установка поршня муфты 1-2-3-4

Выноска

Название компонента

1

Поршень муфты 1-2-3-4

Подсказка
Предохранительное кольцо dt-47798 служит для защиты кромки уплотнения поршня от повреждения при установке. Чтобы облегчить установку поршня, смазать предохранительное кольцо dt-47798 изнутри тонким слоем жидкости для автоматических коробок передач.

Специальный инструмент

dt-47798 Предохранительное кольцо для защиты уплотнений

Эквивалентные местные инструменты см. Специальный инструмент .

2

Пружина муфты 1-2-3-4

3

Держатель пружины муфты 1-2-3-4

Осторожно: Отрегулируйте давление воздуха таким образом, чтобы оно не превышало 40 фунтов на кв. дюйм. Слишком высокое давление может привести к тому, что ход поршня окажется слишком большим, в результате чего его уплотнения будут повреждены.

Подсказка

  1. Поместить держатель на деталь DT-47799-1, которая является частью приспособления dt-47799 для сжатия пружин. Сжатие пружины с помощью детали DT-47799-2, которая является частью приспособления для сжатия пружин dt-47799, позволит установить держатель в предназначенную для него канавку.
  2. Подать сжатый воздух в расположенное в корпусе муфты отверстие для подачи жидкости в муфту, чтобы проверить исправность работы поршня.

Специальный инструмент

dt-47799 Приспособление для сжатия пружины поршня сцепления

Эквивалентные местные инструменты см. Специальный инструмент .

Установка поршня муфты низшей передачи и заднего хода


1891404

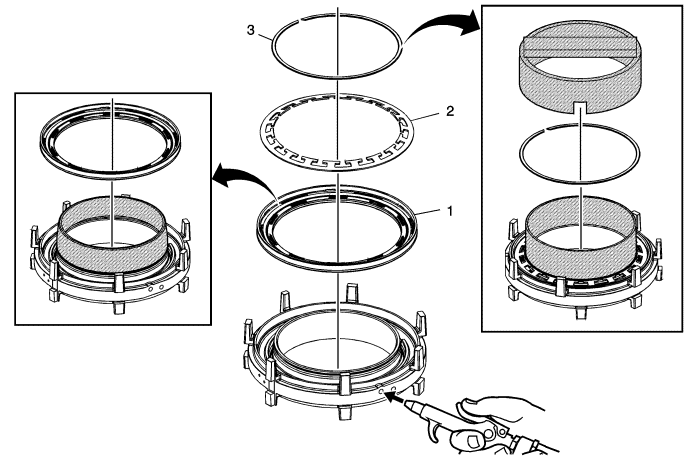

Установка поршня муфты низшей передачи и заднего хода

Выноска

Название компонента

1

Поршень муфты низшей передачи и заднего хода

Подсказка
Предохранительное кольцо dt-47807 служит для защиты кромки уплотнения поршня от повреждения при установке. Чтобы облегчить установку поршня, смазать предохранительное кольцо dt-47807 изнутри тонким слоем жидкости для автоматических коробок передач.

Специальный инструмент

dt-47807 Предохранительное кольцо для защиты уплотнения поршня сцепления

Эквивалентные местные инструменты см. Специальный инструмент .

2

Пружина муфты низшей передачи и заднего хода

3

Держатель пружины муфты низшей передачи и заднего хода

Осторожно: Отрегулируйте давление воздуха таким образом, чтобы оно не превышало 40 фунтов на кв. дюйм. Слишком высокое давление может привести к тому, что ход поршня окажется слишком большим, в результате чего его уплотнения будут повреждены.

Подсказка

  1. Поместить держатель на деталь DT-47794-1, которая является частью приспособления dt-47794 для сжатия пружин. Сжатие пружины с помощью детали DT-47794-2, которая является частью приспособления для сжатия пружин dt-47794, позволит установить держатель в предназначенную для него канавку.
  2. Подать сжатый воздух в расположенное в корпусе муфты отверстие для подачи жидкости в муфту, чтобы проверить исправность работы поршня.

Специальный инструмент

dt-47794 Приспособление для сжатия пружин

Эквивалентные местные инструменты см. Специальный инструмент .
