Cruze

Начальная страница GMDE Загрузить статическое содержание Загрузить динамическое содержание Справка?

Тормозная трубка Замена

Специальный инструмент

ch-45405 Набор инструментов для развальцовки труб

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение. См. Предупреждение: тормозная жидкость способна вызвать раздражение во введении.

Предупреждение: Для замены тормозных трубок следует применять только стальные тормозные трубки с двойными стенками. Применение любых других трубок не рекомендуется и может вызвать отказ тормозной системы. Тормозные трубки, устанавливаемые в качестве замены, необходимо аккуратно проложить и закрепить. При замене тормозных трубок необходимо применять только соответствующие крепежные детали и в тех местах, где они были установлены изначально. Ненадлежащие прокладка и крепление тормозных трубок могут привести к повреждению трубок и отказу тормозной системы.

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования во введении.

Примечание: Обслуживая тормозные трубки, обратить внимание на следующее:

   • Разделяя тормозную трубку, использовать трубку такого же типа и с тем же наружным диаметром.
   • Использовать фитинги соответствующего типа и размера.
   • Развальцовка должна быть того же типа и конструкции, что и оригинальная.

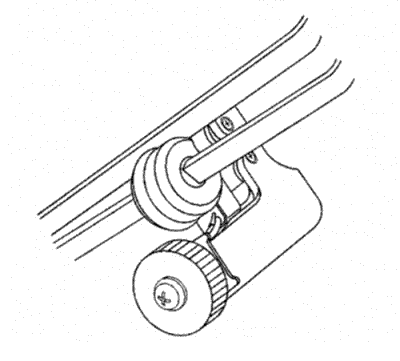

    900937
  1. Осмотреть область ремонта или замены тормозной трубки.
  2. При необходимости освободить заменяемую трубку из креплений.
  3. При необходимости выбрать соответствующее место для разделения тормозной трубки.
  4. • Оставить свободное пространство, необходимое для манипулирования инструментом для развальцовки ch-45405.
    • Избегать разделения тормозных трубок на изгибах и местах крепления.
  5. С помощью нити или проволоки измерить длину заменяемой трубки вместе с изгибами.
  6. К полученному значению прибавить длину, требуемую для развальцовки трубок.
  7. Параметр

        • 6,35 мм (0,250 д) для диаметра трубки 4,76 мм (3/16 д)
        • 9,50 мм (0,374 д) для диаметра трубки 6,35 мм (1/4 д)
        • 12,67 мм (0,499 д) для диаметра трубки 7,94 мм (5/16 д)

    Примечание: Конец развальцовываемой трубки должен быть обрезан под прямым углом (90 градусов) по отношению к длине.

  8. Используя труборез, входящий в комплект инструмента для развальцовки ch-45405, аккуратно под прямым углом отрезать трубку измеренной длины.
  9. Снять разделенную тормозную трубку с автомобиля.
  10. Выбрать тормозную трубку соответствующего размера, также, при необходимости, трубные гайки. Наружный диаметр тормозной трубки определяет ее размер.

  11. 900939
  12. При необходимости снять нейлоновое покрытие с конца развальцовываемой трубки.
  13. • Выбрать соответствующее лезвие на инструменте для снятия покрытия, входящем в комплект инструмента для развальцовки ch-45405. Для этого отвернуть блок с лезвием и вставить в инструмент блок с требуемым лезвием, повернув его передней стороной к роликам.

    Параметр

       •

    Лезвие 6,35 мм (0,250 д) для диаметра трубки 4,76 мм (3/16 д)

       •

    Лезвие 9,50 мм (0,374 д) для диаметра трубки 6,35 мм (1/4 д) и 7,94 мм (5/16 д)

    • Вставить развальцовываемый конец трубки в инструмент для снятия покрытия на глубину имеющегося на роликах выступа.
    • Крепко прижав тормозную трубку к выступу роликов, повернуть диск на инструменте, чтобы лезвие коснулось поверхности покрытия тормозной трубки.

       Примечание: Не делать надрезов на металлической поверхности тормозной трубки.

    • Повернуть инструмент по часовой стрелке, конец трубки должен оставаться на выступах роликов.
    • После каждого успешного оборота инструмента осторожно повернуть по часовой стрелке диск, выполняя надрез, пока не покажется металлическая поверхность трубки.
    • Ослабить диск на инструменте и вынуть тормозную трубку.

       Примечание: Все свободные остатки нейлонового покрытия должны быть удалены с тормозной трубки.

    • Определить, было ли снято достаточное количество покрытия на обрабатываемом конце.

    Параметр

       •

    6,35 мм (0,250 д) для диаметра трубки 4,76 мм (3/16 д)

       •

    9,50 мм (0,374 д) для диаметра трубки 6,35 мм (1/4 д) и 7,94 мм (5/16 д)


    900947
  14. Снять фаску с внутреннего и наружного диаметра трубки инструментом для снятия заусенец, входящим в комплект инструмента для развальцовки ch-45405.
  15. Установить на тормозную трубку трубные гайки, обратив внимание на их ориентацию.
  16. Очистить тормозную трубку и инструмент для развальцовки ch-45405 от смазки, загрязнений и посторонних веществ.

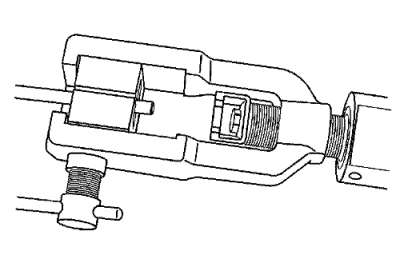

  17. 900942
  18. Ослабить зажимной винт матрицы инструмента для развальцовки ch-45405.
  19. Выбрать соответствующий комплект матриц и полностью вставить половины матрицы в обойму, чтобы плоская сторона одной матрицы была обращена к зажимному винту, а расточка обеих матриц была повернута к формирующему пуансону.

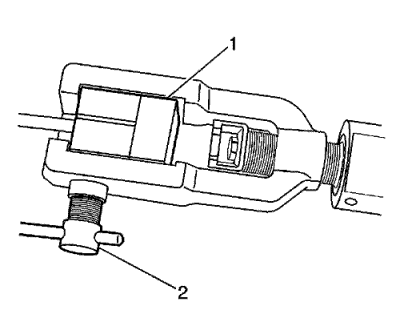

  20. 900943
  21. Поместить плоскую сторону неиспользуемой матрицы (1) на половины в зажимной обойме и крепко прижать к расточенной поверхности матриц.
  22. Вставить подготовленный конец развальцовываемой трубы с обратной стороны матриц, чтобы труба прилегла к плоской поверхности неиспользуемой матрицы (1).
  23. Вынуть неиспользуемую матрицу (1).
  24. Задняя часть обеих матриц должна плотно прилегать к охватываемому краю обоймы.
  25. Крепко от руки затянуть зажимной винт (2), прижав матрицы.

  26. 900944
  27. Выбрать подходящую формирующую оправку и вставить в формирующий пуансон.
  28. Повернуть регулирующий клапан гидравлической жидкости по часовой стрелке в закрытое положение.
  29. Повернуть корпус инструмента для развальцовки ch-45405 так, чтобы он прижался к обойме.

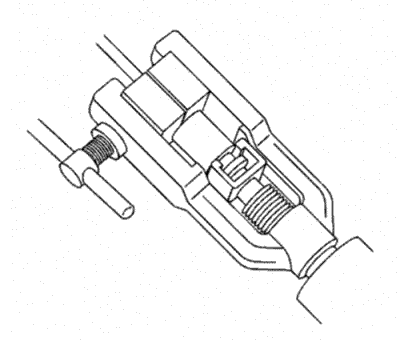

  30. 900946
  31. Направляя формирующую оправку в открытый конец развальцовываемой трубки, отрегулировать уровень инструмента для развальцовки ch-45405 так, чтобы формирующая оправка прижалась к прижимным матрицам.
  32. Повернуть регулирующий клапан гидравлической жидкости против часовой стрелки в открытое положение, чтобы гидравлический формирующий пуансон втянулся.

  33. 900948
  34. Вставить конусный наконечник в формирующий пуансон.
  35. Повернуть регулирующий клапан гидравлической жидкости по часовой стрелке в закрытое положение.
  36. Повернуть корпус инструмента для развальцовки ch-45405 так, чтобы он прижался к обойме.
  37. Направляя финишный конус в открытый конец развальцовываемой трубки, отрегулировать уровень инструмента для развальцовки ch-45405 так, чтобы финишный конус прижался к матрицам.
  38. Повернуть регулирующий клапан гидравлической жидкости против часовой стрелки в открытое положение, чтобы гидравлический формирующий пуансон втянулся.
  39. Отпустить зажимной винт матриц и вынуть матрицы и трубку.
  40. При необходимости слегка постучат, чтобы половины матрицы разделились.

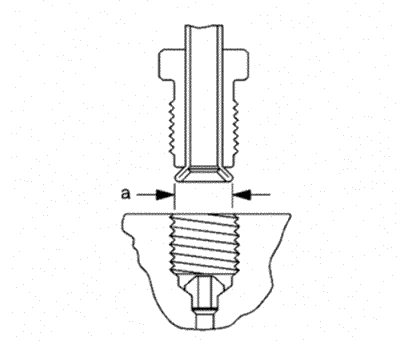

  41. 1201234
  42. Проверить форму и диаметр (а) развальцованной тормозной трубки.
  43. Параметр

        • Диаметр развальцовки 6,74-7,10 мм (0,265-0,279 д) для трубы диаметром 4,76 мм (3/16 д)
        • Диаметр развальцовки 8,57-9,27 мм (0,344-0,358 д) для трубы диаметром 6,35 мм (1/4 д)
        • Диаметр развальцовки 10,42-10,79 мм (0,410-0,425 д) для трубы диаметром 7,94 мм (5/16 д)
  44. При необходимости используя в качестве шаблона демонтированную секцию, при помощи подходящего трубогиба придать форму новой трубке.
  45. Примечание: Устанавливая трубку, сохранять дистанцию в 19 мм (3/4 д) до всех подвижных и вибрирующих компонентов.

  46. При необходимости, установить все требуемые муфты трубопровода.
  47. Если ранее были отпущены, зафиксировать все крепления тормозной трубки.
  48. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы .
  49. Прибегнув к помощи ассистента, осмотреть развальцованные части тормозной трубки на наличие утечек при запущенном двигателе и приведенном в действие тормозе.
