Стояночные огни (2 из 2)


            |                         |

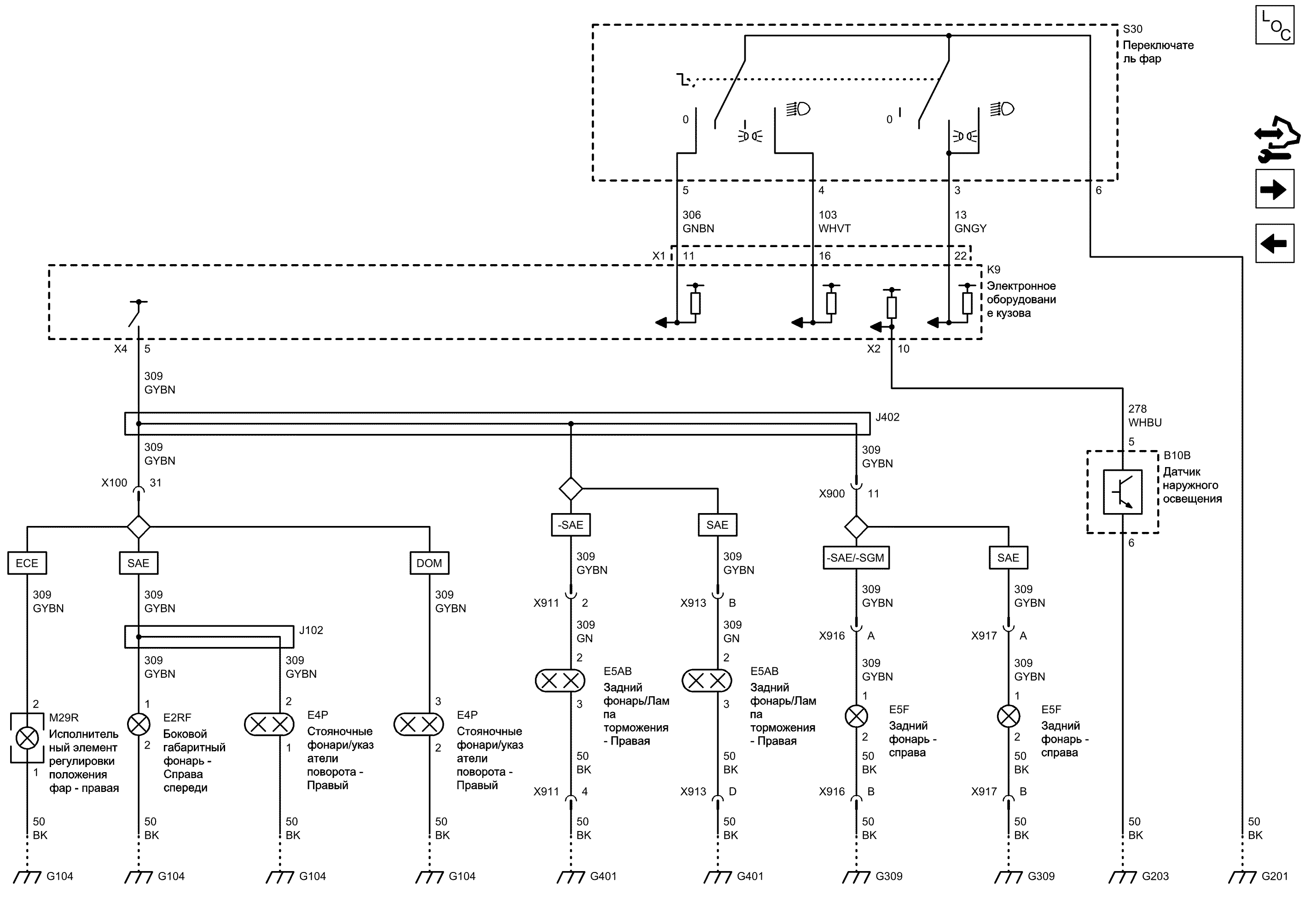

Display graphic

Компоненты
b10bДатчик наружного освещенияe5fЗадний фонарь - справа
e2rfБоковой габаритный фонарь - Справа спередиk9Электронное оборудование кузова
e4pСтояночные фонари/указатели поворота - Правыйm29rИсполнительный элемент регулировки положения фар - правая
e5abЗадний фонарь/Лампа торможения - Праваяs30Переключатель фар
Разъемы
j102Жгут проводов передней части кузоваx900Жгут проводов кузова и жгут проводов подъемной задней двери
j402Жгут проводов кузоваx911Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала
k9 (x1)Электронное оборудование кузова x1x913Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала
k9 (x2)Электронное оборудование кузова x2x916Жгут проводов подъемной задней двери и жгут проводов правого заднего фонаря подъемной задней двери
k9 (x4)Электронное оборудование кузова x4x917Жгут проводов подъемной задней двери и жгут проводов правого заднего фонаря подъемной задней двери
x100Жгут проводов кузова и жгут проводов передней части кузова
Точки соединения с массой
g104Моторный отсек - Передняя часть, справаg309Задняя панель, левая
g201Поперечина, панель приборов, слеваg401Задняя панель, левая
g203Поперечина, панель приборов - позади аудиосистемы
Сокращения
domСТРАНА - КОРЕЯ-saeСТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
eceЕВРОПА-sae/-sgmБез страны – Северная Америка или без shanghai general motors
saeСТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Цветовые коды
bkЧерныйgybnСерый-Коричневый
gnЗеленыйwhbuБелый-Синий
gnbnЗеленый-КоричневыйwhvtБелый-Фиолетовый
gngyЗеленый-Серый



Previous Schematic
Стояночные огни (1 из 2)
Стояночные огни (1 из 2)

Next Schematic
Указатели поворота
Указатели поворота

Control Module References
Справочные данные по контроллерам
Справочные данные по контроллерам


Master Electrical Component List
Перечень основных электрических компонентов
Перечень основных электрических компонентов


6

5

4

3

g201 Поперечина, панель приборов, слева :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G201

Масса

BK Черный

Управление сигналом выключения фар переключателя фар

GNBN Зеленый-Коричневый

Сигнал включения переключателя фар

WHVT Белый-Фиолетовый

Сигнал стояночных огней переключателя фар

GNGY Зеленый-Серый

22

16

11

x1 Электронное оборудование кузова x1 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

5

x4 Электронное оборудование кузова x4 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

Управление правыми стояночными огнями

GYBN Серый-Коричневый

J402 Жгут проводов кузова

x100 Жгут проводов кузова и жгут проводов передней части кузова :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка
Внешний вид разъема и ремонт — Гнездо

31

СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

GYBN Серый-Коричневый

СТРАНА - КОРЕЯ

GYBN Серый-Коричневый

J102 Жгут проводов передней части кузова

1

2

g104 Моторный отсек - Передняя часть, справа :
Расположение деталей (узлов) — Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) — Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт
Электрическая схема — G104

Масса

BK Черный

2

1

g104 Моторный отсек - Передняя часть, справа :
Расположение деталей (узлов) — Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) — Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт
Электрическая схема — G104

Масса

BK Черный

2

3

g104 Моторный отсек - Передняя часть, справа :
Расположение деталей (узлов) — Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) — Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт
Электрическая схема — G104

Масса

BK Черный

СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ

GYBN Серый-Коричневый

g401 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G401

Масса

BK Черный

3

2

x911 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ

2

x911 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ

4

BK Черный

2

3

g401 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G401

x913 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

D

Масса

BK Черный

BK Черный

x913 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

B

x900 Жгут проводов кузова и жгут проводов подъемной задней двери :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Вилка
Внешний вид разъема и ремонт — Гнездо

11

СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

GYBN Серый-Коричневый

x916 Жгут проводов подъемной задней двери и жгут проводов правого заднего фонаря...:
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — СТРАНА - КОРЕЯ

A

x917 Жгут проводов подъемной задней двери и жгут проводов правого заднего фонаря...:
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт — СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

A

1

2

2

1

Масса

BK Черный

x916 Жгут проводов подъемной задней двери и жгут проводов правого заднего фонаря...:
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — СТРАНА - КОРЕЯ

B

x917 Жгут проводов подъемной задней двери и жгут проводов правого заднего фонаря...:
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт — СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

B

Масса

BK Черный

BK Черный

g309 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G309

g309 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G309

BK Черный

GYBN Серый-Коричневый

GYBN Серый-Коричневый

GYBN Серый-Коричневый

СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

GYBN Серый-Коричневый

GN Зеленый

GN Зеленый

GYBN Серый-Коричневый

GYBN Серый-Коричневый

GYBN Серый-Коричневый

e5f Задний фонарь - справа :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема

e5f Задний фонарь - справа :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема

e5ab Задний фонарь/Лампа торможения - Правая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема

e5ab Задний фонарь/Лампа торможения - Правая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема

e4p Стояночные фонари/указатели поворота - Правый :
Расположение деталей (узлов) — Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Внешний вид разъема и ремонт — СТРАНА - КОРЕЯ

e4p Стояночные фонари/указатели поворота - Правый :
Расположение деталей (узлов) — Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Внешний вид разъема и ремонт — СТРАНА - КОРЕЯ

e2rf Боковой габаритный фонарь - Справа спереди :
Внешний вид разъема и ремонт
Доступен вид только с одним разъемом

s30 Переключатель фар :
Расположение деталей (узлов) — Трехмерная схема жгутов Левостороннее управление
Внешний вид разъема и ремонт

Сигнал

Сигнал

Сигнал

k9 Электронное оборудование кузова :
Расположение деталей (узлов) — Трехмерная схема жгутов

Управление

b10b Датчик наружного освещения :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

6

5

Сигнал датчика окружающего света

WHBU Белый-Синий

g203 Поперечина, панель приборов - позади аудиосистемы :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G203

Масса

BK Черный

x2 Электронное оборудование кузова x2 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

10

Сигнал

Без страны – Северная Америка или без Shanghai General Motors

GYBN Серый-Коричневый

ЕВРОПА

GYBN Серый-Коричневый

1

m29r Исполнительный элемент регулировки положения фар - правая :
Расположение деталей (узлов) — Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) — Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт — ЕВРОПА

2

Масса

BK Черный

g104 Моторный отсек - Передняя часть, справа :
Расположение деталей (узлов) — Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) — Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт
Электрическая схема — G104
