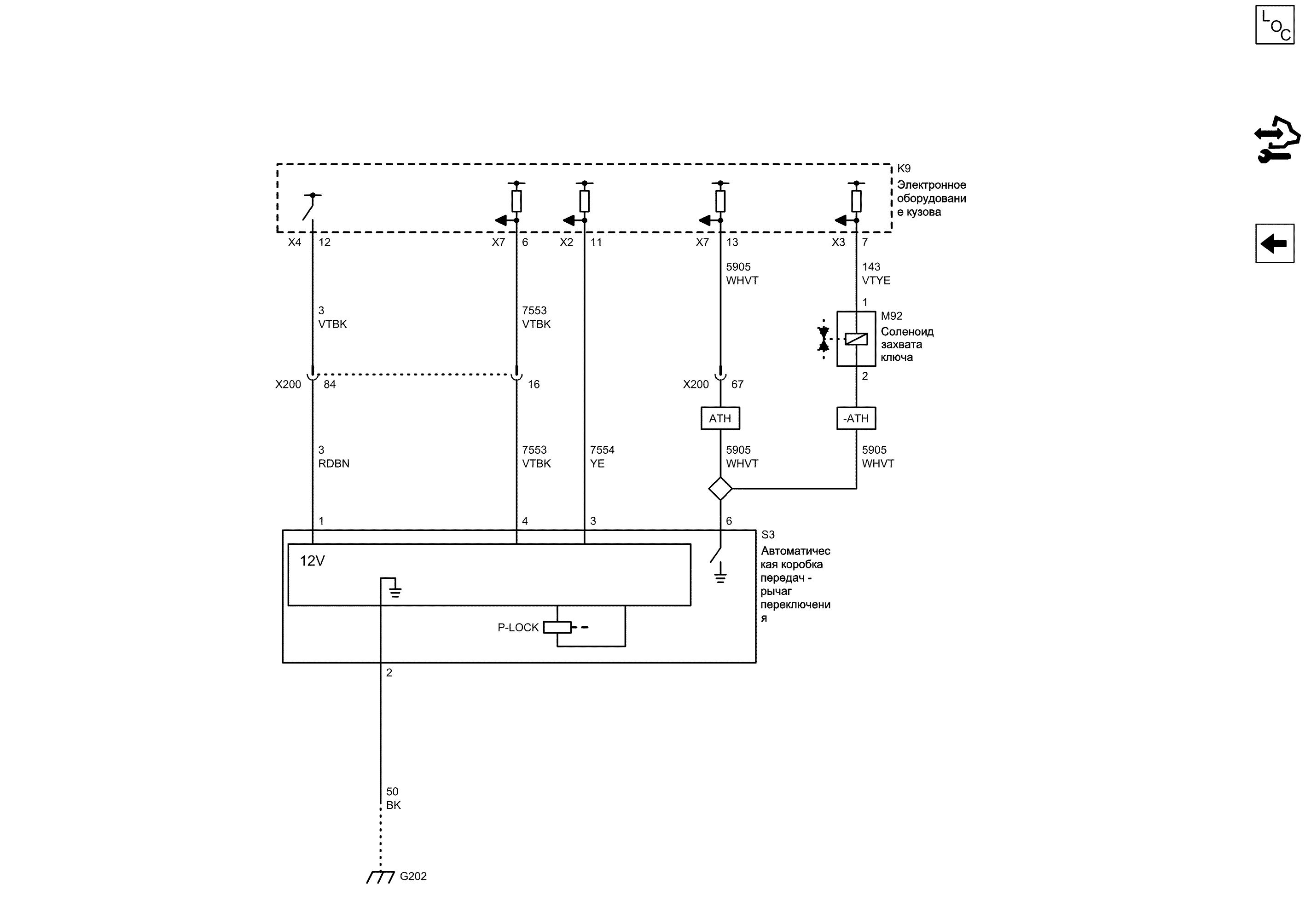

| Компоненты |
| k9 | Электронное оборудование кузова | s3 | Автоматическая коробка передач - рычаг переключения |
| m92 | Соленоид захвата ключа |
| Разъемы |
| k9 (x2) | Электронное оборудование кузова x2 | k9 (x7) | Электронное оборудование кузова x7 |
| k9 (x3) | Электронное оборудование кузова x3 | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| k9 (x4) | Электронное оборудование кузова x4 |
| Точки соединения с массой |
| g202 | Поперечина, панель приборов - позади аудиосистемы |
| Сокращения |
| ath | УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД | -ath | БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД |
| Цветовые коды |
| bk | Черный | vtye | Фиолетовый-Желтый |
| rdbn | Красный-Коричневый | whvt | Белый-Фиолетовый |
| vtbk | Фиолетовый-Черный | ye | Желтый |
Соленоиды коробки передач
Соленоиды коробки передач
Справочные данные по контроллерам
Справочные данные по контроллерам
Перечень основных электрических компонентов
Перечень основных электрических компонентов
2
Масса
BK Черный
g202 Поперечина, панель приборов - позади аудиосистемы :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Левостороннее управление
Внешний вид разъема и ремонт — Правостороннее управление
Электрическая схема — G202
1
Напряжение зажигания
RDBN Красный-Коричневый
Управление электромагнитом стояночного замка
VTBK Фиолетовый-Черный
4
6
x7 Электронное оборудование кузова x7 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
16
VTBK Фиолетовый-Черный
3
11
Программное управление электромагнитом стояночного замка
YE Желтый
x2 Электронное оборудование кузова x2 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
x4 Электронное оборудование кузова x4 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
12
x200 Жгут проводов кузова и жгут проводов панели приборов :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка
Внешний вид разъема и ремонт — Гнездо
84
VTBK Фиолетовый-Черный
6
УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХО...
WHVT Белый-Фиолетовый
БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ...
WHVT Белый-Фиолетовый
2
1
x7 Электронное оборудование кузова x7 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
13
7
x3 Электронное оборудование кузова x3 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Напряжение зажигания
VTYE Фиолетовый-Желтый
x200 Жгут проводов кузова и жгут проводов панели приборов :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка
Внешний вид разъема и ремонт — Гнездо
67
Сигнал положения переключателя захвата ключа/замка колонки
WHVT Белый-Фиолетовый
m92 Соленоид захвата ключа :
Внешний вид разъема и ремонт
Доступен вид только с одним разъемом
k9 Электронное оборудование кузова :
Расположение деталей (узлов) — Трехмерная схема жгутов
s3 Автоматическая коробка передач - рычаг переключения :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Сигнал
Сигнал
Управление
Опорный сигнал 12 вольт
Управление
Сигнал
Сигнал
Слабый опорный сигнал
