Captiva

Центрирование обмотки модуля надувной подушки безопасности на рулевом колесе

Предупреждение: При обслуживании рулевой колонки контактная спираль системы надувных подушек безопасности (sir) должна быть отцентрирована для правильного функционирования рулевого колеса. Неправильное центрирование контактной спирали системы SIR может привести уменьшенному углу поворачивания рулевого колеса, что приведет к неверному маневрированию автомобиля и может явиться причиной нерабочего состояния системы SIR.

Осторожно: После отсоединения промежуточного вала запрещается поворачивать рулевое колесо или изменять положение рулевого механизма. Это приведет к нецентрированию контактной спирали надувной подушки безопасности в рулевой колонке. Если контактная спираль надувной подушки безопасности будет нецентрирована, она может быть повреждена во время эксплуатации автомобиля.

1. Повернуть передние колеса в нейтральное положение.
2. Для фиксации повернуть выступ контактной спирали по часовой стрелке. Не прилагать усилий.
3. Повернуть выступ контактной спирали против часовой стрелки примерно на 3 оборота для достижения нейтрального положения, при этом передние колеса автомобиля должны быть расположены для движения прямо.

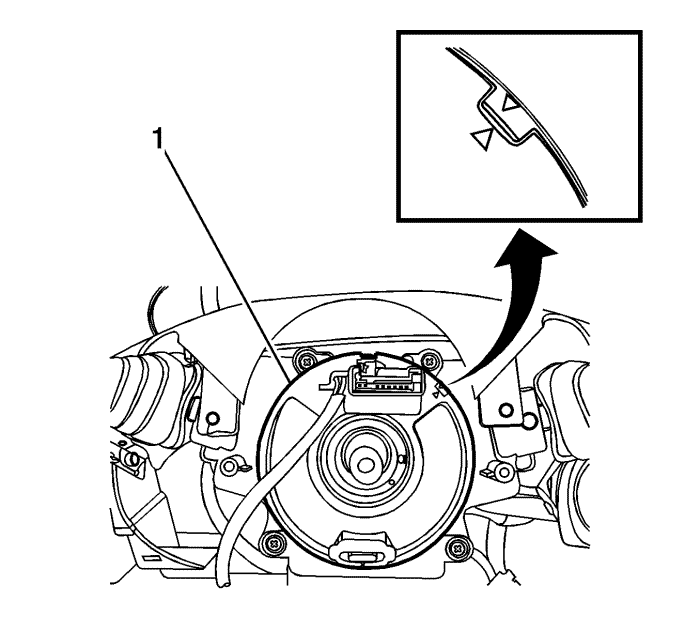

4. Выровнять соответствующим образом риски на деталях контактной спирали.
