Captiva

Противовес коленчатого вала Замена

Специальный инструмент

1. Снять приводной ремень ГРМ. См. Приводной ремень Замена .
2. Установите крепление опоры двигателя. См. Держатель подпорки двигателя .
3. Снять стартер. См. Замена стартера : LNQ → LF1 → LE5 .

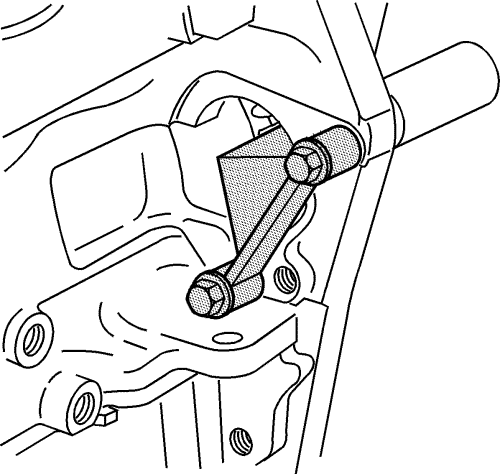

4. Установить стопор en-46106 через монтажное отверстие стартера.
5. Снять брызгозащитный щиток. См. Замена брызгозащитного щитка двигателя .



6. Открутить болт противовеса коленвала. Утилизировать болт.



7. Установить заглушку j-38416-2 в переднюю часть коленчатого вала.
8. Установить съемник j-41816 для снятия противовеса коленчатого вала.
9. Затягивать центральный болт съемника j-41816, чтобы стянуть противовес с коленчатого вала.
10. Снять съемник j-41816 с противовеса коленчатого вала.

1. Стопорный инструмент en-46106 необходимо установить на маховик.
2. Использовать монтажный инструмент j-41998-b, гайку, подшипник и шайбу для установки противовеса коленвала.




Примечание: Не следует смазывать уплотнительные кромки переднего масляного сальника коленчатого вала или уплотнительные поверхности противовеса коленчатого вала. Противовес коленчатого вала устанавливают в сухое уплотнение.

3. Нанести смазку внутрь отверстия втулки противовеса коленчатого вала.



4. Разместите балансир коленвала в положении на коленвале.
5. Вкрутить монтажный инструмент j-41998-b в коленвал. Прежде чем запрессовывать противовес коленвала, следует убедиться в том, что монтажный инструмент j-41998-b завернут, как минимум, на 10 ниток резьбы.
6. Запрессовать противовес коленвала в требуемое положение, затягивая гайку на монтажном инструменте j-41998-b до тех пор, пока большая шайба не выйдет наружу на конце коленвала.
7. Снять монтажный инструмент j-41998-b.




Примечание: Всегда устанавливать новый крепежный болт противовеса коленвала с шайбой.

8. Завернуть НОВЫЙ болт противовеса коленчатого вала.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

9. Затянуть болт противовеса коленчатого вала.

•	Затянуть болт противовеса коленчатого вала с моментом затяжки 100 Н·м (74 фунт фут).

•	Затянуть болт противовеса коленчатого вала дополнительно на угол 150 градусов, используя угломер j-45059.




10. Установить брызгозащитный щиток. См. Замена брызгозащитного щитка двигателя .
11. Снять приспособление en-46106.
12. Установить стартер. См. Замена стартера : LNQ → LF1 → LE5 .
13. С помощью подпорки-держателя двигателя поднять двигатель на место.
14. Установите приводной ремень. См. Приводной ремень Замена .
