Демонтаж передней крышки двигателя

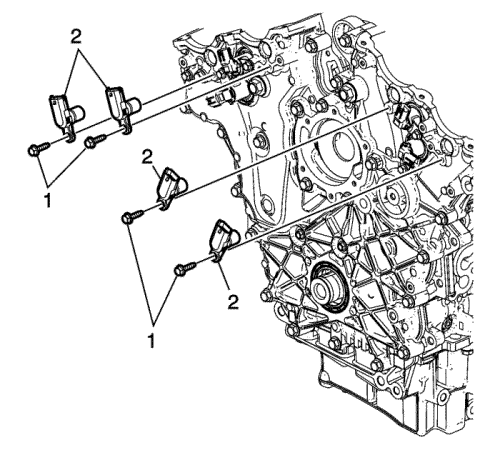

1. Открутить болты (1) датчика положения распредвала.
2. Снимите датчики положения распределительного вала (2).

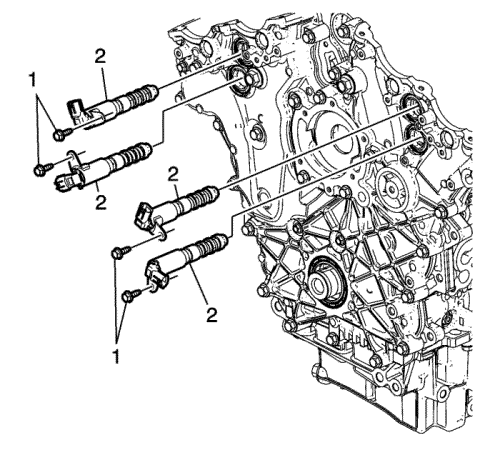

3. Отвернуть болты клапана привода регулировки положения распределительного вала (1).

Осторожно: Перед снятием передней крышки с нее следует снять клапаны исполнительного устройства регулировки положения распределительного вала, в противном случае они могут быть повреждены.

4. Снять с передней крышки клапаны (2) привода регулирования фазы распредвала.




Примечание: Болты передней крышки двигателя в позиции (3) зависят от модели двигателя и уже могут быть сняты.

Примечание: Всего требуется открутить 23 болта m8 (1) и 2 болта m6 (2), а также дополнительно 3 болта М12 (3), которые, возможно, придется открутить, чтобы отделить переднюю крышку от блока цилиндров.

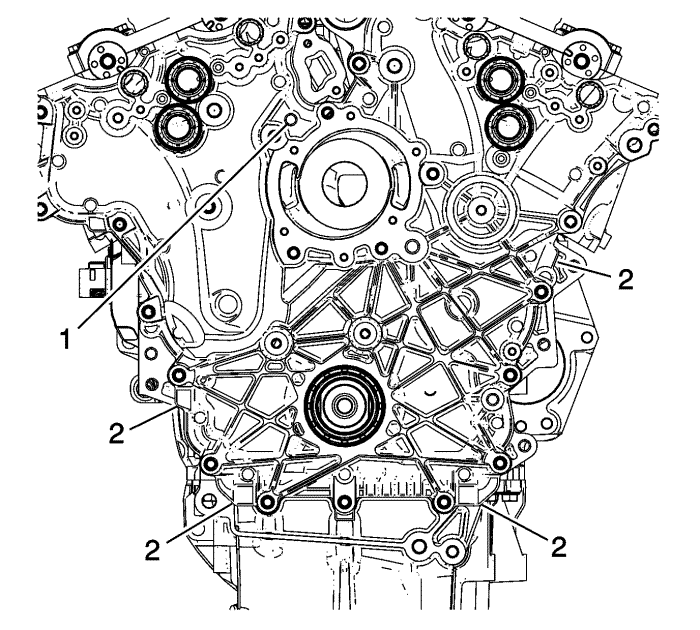

5. Открутить болты (1-3) передней крышки двигателя.




Осторожно: Запрещается использовать отверстие винтового домкрата без предварительного отворачивания всех болтов передней крышки двигателя. Если не все болты передней крышки двигателя будут отвернуты перед использованием отверстия винтового домкрата, это может привести к повреждению компонентов.

Осторожно: Не поднимайте рычагом между передней крышкой двигателя и датчиками положения распредвала или исполнительными элементами положения распредвала, чтобы отделить rtv. Используйте монтажные точки и болт в отверстии винтового домкрата, чтобы снять переднюю крышку двигателя. Если для поддевания и снятия передней крышки двигателя используют подходящий инструмент, опирая его о датчики положения распределительного вала или о исполнительные устройства регулировки положения распределительного вала, то датчики или исполнительные устройства могут быть повреждены.

6. Ввернуть нажимной болт 10 x 1,5 мм в специальное отверстие (1).
7. Используя специальные места (2) для поддевания передней крышки на ее кромке и нажимной болт, отделить клей-герметик (RTV), вулканизирующийся при комнатной температуре.

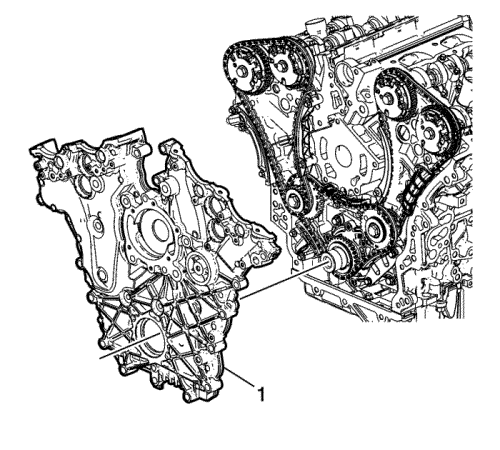

8. Снять переднюю крышку двигателя (1).
