Информация по обслуживанию

Captiva

Спецификации на ремонт резьбовых соединений

Таблица 1:	Поверхность крышки левого распредвала головки цилиндров
Таблица 2:	Передняя сторона головки левого цилиндра
Таблица 3:	Впускная кромка головки левого цилиндра
Таблица 4:	Выпускная кромка головки левого цилиндра
Таблица 5:	Задняя сторона головки левого цилиндра
Таблица 6:	Поверхность крышки правого распредвала головки цилиндров
Таблица 7:	Передний правый торец головки цилиндров
Таблица 8:	Впускной правый торец головки цилиндров
Таблица 9:	Выпускная кромка головки правого цилиндра
Таблица 10:	Задний правый торец головки цилиндров
Таблица 11:	Передняя часть блока цилиндров
Таблица 12:	Левая боковая сторона блока цилиндров
Таблица 13:	Правая боковая сторона блока цилиндров
Таблица 14:	Задняя часть блока цилиндров
Таблица 15:	Нижняя часть блока цилиндров
Таблица 16:	Торец левой поверхности блока цилиндров
Таблица 17:	Торец правой поверхности блока цилиндров
Таблица 18:	Передняя крышка двигателя
Таблица 19:	Передняя часть масляного поддона
Таблица 20:	Левая боковая сторона масляного поддона
Таблица 21:	Правая боковая сторона масляного поддона
Таблица 22:	Задняя часть масляного поддона
Таблица 23:	Верхняя часть масляного поддона

Поверхность крышки левого распредвала головки цилиндров

Поверхность крышки левого распредвала головки цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m6 x 1,0	201	202	-	203	204	205	22,5	0,8858	18,0	0,7087
2	m6 x 1,0	201	202	-	203	204	205	СКВОЗН.		СКВОЗН.
3	m6 x 1,0	701	-	-	203	204	205	28,5	1,1220	24,0	0,9449
4	m20 x 1,5	715	716	-	717	718	719	25,0	0,9842	17,0	0,6693

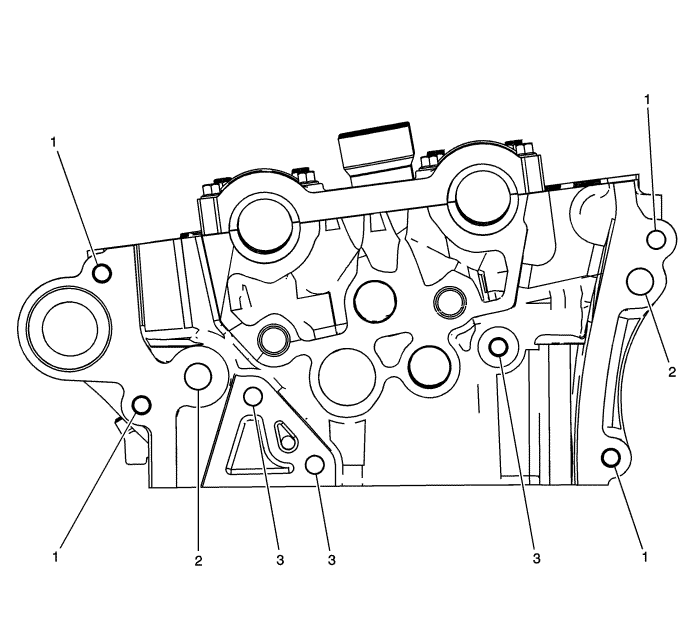

Передняя сторона головки левого цилиндра

Передняя сторона головки левого цилиндра

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	СКВОЗН.		СКВОЗН.
2	m12 x 1,75	856	857	-	858	859	416	40,0	1,5748	32,5	1,2795
3	m8 x 1,25	206	207	-	208	209	210	18,0	0,7087	22,5	0,8858

Впускной торец левой головки цилиндров (LF1)

Впускная кромка головки левого цилиндра

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055

Выпускной торец левой головки цилиндров (LF1)

Выпускная кромка головки левого цилиндра

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m10 x 1,5	211	212	-	213	214	215	33,5	1,3189	27,0	1,0630
2	m12 x 1,5	705	706	-	707	708	709	27,5	1,0827	13,0	0,5118
3	m6 x 1,0	201	202	-	203	204	205	22,5	0,8858	18,0	0,0000
4	m10 x 1,5	211	212	-	213	214	215	26,5	1.0433	20,0	0,7874

Задний торец левой головки цилиндров (LF1)

Задняя сторона головки левого цилиндра

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m10 x 1,5	211	212	-	213	214	215	33,5	1,3189	27,0	1,0630

Поверхность крышки правого распредвала головки цилиндров

Поверхность крышки правого распредвала головки цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m6 x 1,0	201	202	-	203	204	205	СКВОЗН.		СКВОЗН.
2	m6 x 1,0	701	-	-	203	204	205	28,5	1,1220	24,0	0,9449
3	m20 x 1,5	715	716	-	717	718	719	25,0	0,9842	17,0	0,6693
4	m6 x 1,0	201	202	-	203	204	205	22,5	0,8858	18,0	0,7087

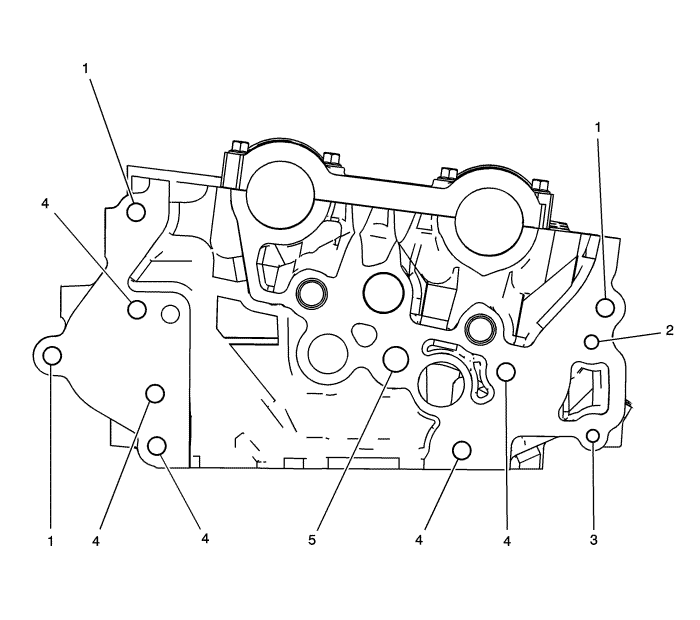

Передний правый торец головки цилиндров

Передний правый торец головки цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	СКВОЗН.		СКВОЗН.
2	m6 x 1,0	201	202	-	203	204	205	22,5	0,8880	18,0	0,7087
3	m6 x 1,0	201	202	-	203	204	205	СКВОЗН.		СКВОЗН.
4	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
5	m12 x 1,75	856	857	-	858	859	416	40,0	1,5748	32,5	1,2795

Впускной торец правой головки цилиндров (LF1)

Впускной правый торец головки цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055

Выпускной торец правой головки цилиндров (LF1)

Выпускная кромка головки правого цилиндра

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m6 x 1,0	201	202	-	203	204	205	22,5	0,8858	18,0	0,0000
2	m10 x 1,5	211	212	-	213	214	215	33,5	1,3189	27,0	1,0630
3	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
4	m10 x 1,5	211	212	-	213	214	215	26,5	1.0433	20,0	0,7874

Задний правый торец головки цилиндров

Задний правый торец головки цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m10 x 1,5	211	212	-	213	214	215	33,5	1,3189	27,0	1,0630

Передняя часть блока цилиндров

Передняя часть блока цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
2	m10 x 1,5	211	212	-	213	214	215	33,5	1,3189	27,0	1,0630
3	m8 x 1,25	206	207	-	208	209	210	СКВОЗН.		22.0	0.8661
4	m8 x 1,25	206	207	-	208	209	210	СКВОЗН.		СКВОЗН.
5	m10 x 1,5	211	212	-	213	214	215	28,0	1,1024	28,0	1,1024
6	m10 x 1,5	211	212	-	213	214	215	СКВОЗН.		20,0	0,7874
7	m10 x 1,5	211	212	-	213	214	215	СКВОЗН.		28,0	1,1024

Левая боковая сторона блока цилиндров

Левая боковая сторона блока цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
2	m20 x 1,5	715	716	-	717	718	719	30,0	1,1810	20,0	0,7874
3	m10 x 1,5	211	212	-	213	214	215	33,5	1,3190	27,0	1,0630
4	m14 x 1,5	409	410	-	411	412	735	СКВОЗН.		15,0	0,5905
5	m8 x 1,25	206	207	-	208	209	415	16,5	0,6496	11,0	0,4331

Правая боковая сторона блока цилиндров

Правая боковая сторона блока цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m6 x 1,0	201	202	-	203	204	205	22,5	0,8858	18,0	0,7087
2	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
3	m14 x 1,5	409	410	-	411	412	735	СКВОЗН.		15,0	0,5905
4	m10 x 1,5	211	212	-	213	214	215	33,5	1,3190	27,0	1,0630

Задняя часть блока цилиндров

Задняя часть блока цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m10 x 1,5	211	212	-	213	214	420	33,5	1,3190	27,0	1,0630
2	m6 x 1,0	201	202	-	203	204	205	22,5	0,8858	18,0	0,7087
3	m14 x 1,5	409	410	-	411	412	735	СКВОЗН.		15,0	0,5905
4	m10 x 1,5	211	212	-	213	214	216	39,5	1,5551	33,0	1,2992
5	m10 x 1,5	211	212	-	213	214	420	СКВОЗН.		СКВОЗН.

Нижняя часть блока цилиндров

Нижняя часть блока цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m10 x 2,0	720	-	-	721	722	104	56,0	2,2047	49,0	1,9291
2	m8 x 1,25	702	-	-	703	704	620	46,0	1,8110	40,5	1,5945
3	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
4	m6 x 1,0	201	202	-	203	204	205	СКВОЗН.		СКВОЗН.

Торец левой поверхности блока цилиндров

Торец левой поверхности блока цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
2	m11 x 2,0	723	-	-	724	725	108	102,5	4,0354	94,0	3,7008

Торец правой поверхности блока цилиндров

Торец правой поверхности блока цилиндров

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m11 x 2,0	723	-	-	724	725	108	102,5	4,0354	94,0	3,7008
2	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055

Передняя крышка двигателя

Передняя крышка двигателя

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m6 x 1,0	201	202	-	203	204	205	СКВОЗН.		СКВОЗН.
2	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
3	m6 x 1,0	201	202	-	203	204	205	21,5	0,8465	18,0	0,7087
4	m10 x 1,5	211	212	-	213	214	215	СКВОЗН.		СКВОЗН.
5	m10 x 1,5	211	212	-	213	214	420	32,5	1,2795	27,0	1,0630

Передняя часть масляного поддона

Передняя часть масляного поддона

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m8 x 1,25	206	207	-	208	209	210	28,5	1,1220	23,0	0,9055
2	m10 x 1,5	211	212	-	213	214	215	33,5	1,3189	27,0	1,0630
3	m8 x 1,25	610	-	-	208	209	620	37,5	1,4764	32,0	1,2598

Левая боковая сторона масляного поддона

Левая боковая сторона масляного поддона

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m10 x 1,5	211	212	-	213	214	420	33,5	1,3189	27,0	1,0630

Правая боковая сторона масляного поддона

Правая боковая сторона масляного поддона

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m12 x 1,75	856	857	-	858	859	855	39,5	1,5551	32,0	1,2598
2	m12 x 1,75	856	-	-	858	859	855	39,5	1,5551	32,0	1,2598

Задняя часть масляного поддона

Задняя часть масляного поддона

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m10 x 1,5	211	212	-	213	214	420	33,5	1,3189	27,0	1,0630

Верхняя часть масляного поддона

Верхняя часть масляного поддона

Расположение отверстия	Диаметр резьбы	Сверло	Цилиндрическая зенковка	Упорный буртик	Метчик	Выколотка	Вкладыш	Глубина сверления (максимальная)		Глубина метчика (минимальная)
j 42385-								ММ	(Дюйм)	ММ	(Дюйм)
1	m6 x 1,0	701	-	-	203	204	205	28,0	1,1024	23,5	0,9252
