Captiva

Осмотр и очистка крышки распредвала

1. Очистить крышки распредвала, погрузив в растворитель.

Предупреждение См. Предупреждение о защитных очках в разделе "Введение".

2. Просушить крышки распредвала сжатым воздухом.

1. Проверить каждую крышку распредвала на наличие выбоин и наружных повреждений. При деформации или повреждении крышки распредвала возможны:

•	Утечка моторного масла

•	Ухудшает вентиляцию картера

•	Контакт с распредвалами

•	Контакт с уплотнением катушки зажигания

•	Проникание в двигатель воды или конденсата




2. Осмотреть наружную сторону левой крышки распредвала на:

•	Повреждение отверстий (1) для винтов, удерживающих крышку

•	Повреждена маслоналивная трубка (2)

•	Повреждены монтажные отверстия (3) для катушки зажигания в сборе и шпильки с шаровым наконечником смотрового щитка топливных форсунок.

•	Повреждение шлангового соединения (4) системы принудительной вентиляции картера (PCV) — поврежденный шланговый соединитель можно заменить.




3. Осмотреть внутреннюю сторону левой крышки распредвала на:

•	Выбоины и повреждение уплотняющего паза (1) на крышке распредвала.

•	Повреждение, ослабленное состояние или отсутствие крепежных элементов (2) экрана

•	Повреждение, ослабленное состояние или отсутствие экрана (3)

•	Выбоины и повреждение отверстия (4) под уплотнение экрана свечи зажигания

•	Ограничение вентиляции (5)




4. Осмотреть наружную сторону правой крышки распредвала на:

•	Повреждение вставки (1) в системе принудительной вентиляции картера (PCV)—Поврежденная вставка в системе принудительной вентиляции картера может быть заменена. См. замена вставки в системе принудительной вентиляции картера.

•	Повреждение монтажных отверстий (2) для установки катушки зажигания

•	Повреждение отверстий (3) для винтов, удерживающих крышку распредвала




5. Осмотреть внутреннюю сторону правой крышки распредвала на:

•	Ограничение вентиляции (1)

•	Выбоины и повреждение отверстия (2) под уплотнение экрана свечи зажигания

•	Выбоины и повреждение уплотняющего паза (3) на крышке распредвала

6. При необходимости отремонтировать или заменить крышку или крышки распредвала.

Примечание: Если вставка в системе принудительной вентиляции картера повреждена или засорена и не может быть прочищена, ее можно заменить.

1. Вынуть вставку из правой крышки распредвала, зажав и проворачивая ее переднюю часть плоскогубцами.

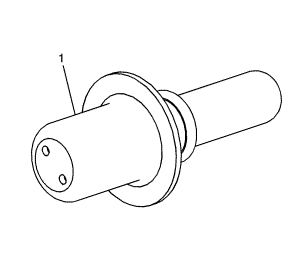

2. Нанести герметик GM Д/Н 12378521 (в Канаде Д/Н 88901148) или эквивалентый на НОВУЮ вставку PCV (1).



3. Установить НОВУЮ вставку в правую крышку распредвала. После установки повернуть вставку, чтобы не допустить образования в герметике вертикальных каналов.

Примечание: Если фитинг в системе принудительной вентиляции картера поврежден или засорен и не может быть прочищен, его можно заменить.

1. Удалить старый фитинг.
2. Установить новый фитинг с НОВЫМ уплотнительным кольцом.
