Предварительные процедуры

1. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена : LE5 или LE9 .
2. Снять катушкуи зажигания. См. Замена катушки зажигания : LE5 , LE9 или LAF → LD9 .
3. Снимите датчик положения впускного распредвала. См. Замена датчика положения распределительного вала - впуск : LE5 , LE9 или LAF .
4. Снимите датчик положения выпускного распредвала. См. Замена датчика положения распределительного вала - выхлопные газы : LE5 , LE9 или LAF .

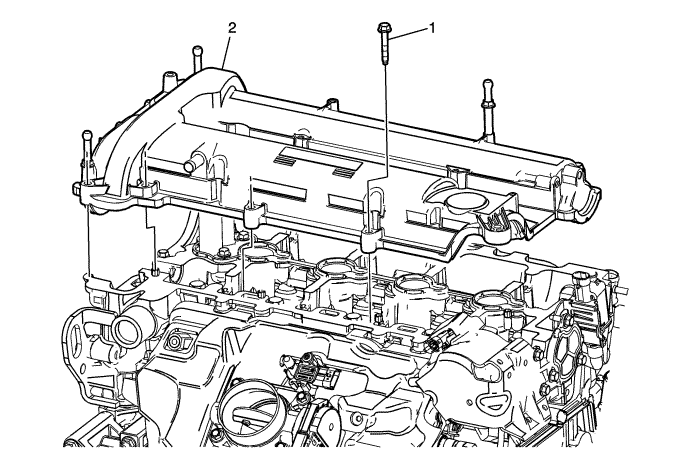

1

Зажим крышки распредвала (Кол-во: 11)

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Затянуть
10 Н·м (89 фунт дюймов)

2

Крышка распредвала

Процедура

1. Не допускается повторно использовать прокладку распределительного вала. При снятии или замене крышки распределительных валов также используйте новую прокладку.
2. Снять зажимы жгута катушки зажигания с крышки распределительных валов.
3. Снять кронштейн крепления топливопровода с крышки распределительных валов.
4. Переоборудуйте компоненты при необходимости.
