Captiva

Замена шланга компрессора воздушного кондиционера — Дизель

Специальный инструмент

j 39400-a Галоидный течеискатель

1. Восстановить хладагент. См. Восстановление и замена хладагента .
2. Снять левую фару. См. Замена фары : Длинный кузов → Короткий кузов .

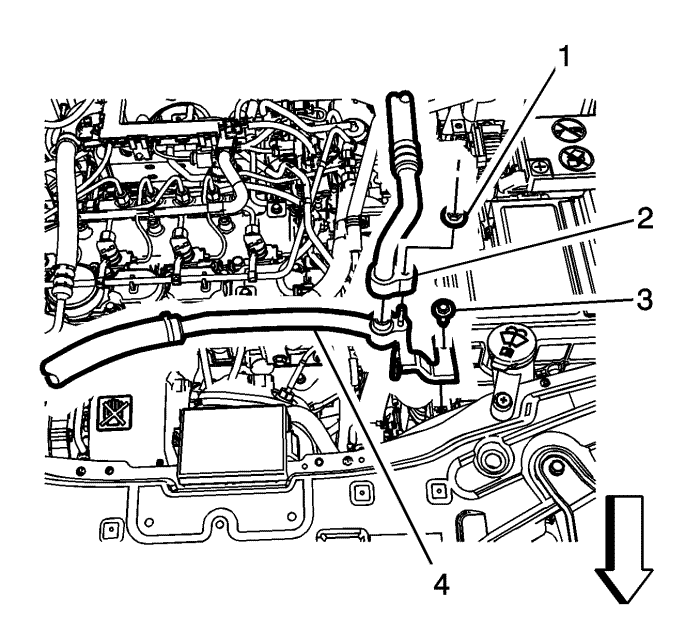

3. Удалите гайку выпускного шланга испарителя (1).
4. Снимите выпускной шланг испарителя (2).
5. Удалите болт шланга компрессора кондиционера (3) из кронштейна электронного блока управления.
6. Удалите шланг компрессора кондиционера (4) из кронштейна электронного блока управления.

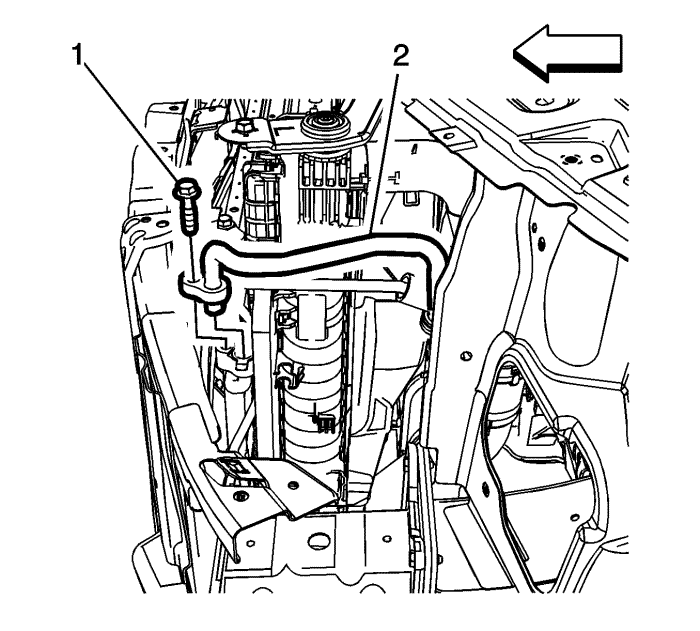

7. Удалите болт шланга компрессора воздушного кондиционера (1) из конденсатора.
8. Снять шланг компрессора (2) с конденсатора.
9. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .



10. Отсоедините электрический разъем от клапана датчика давления хладагента кондиционера.

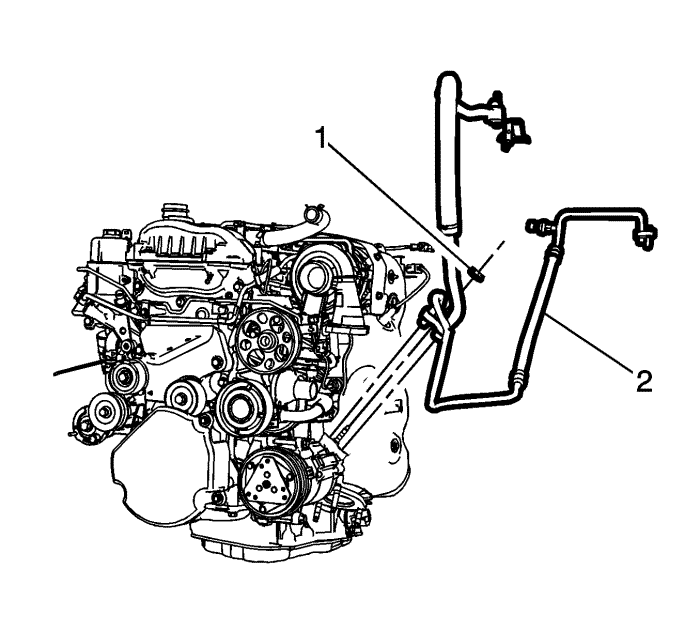

11. Снять гайку шланга компрессора (1) на компрессоре.
12. Снять шланг компрессора (2).
13. Демонтируйте шланг компрессора с автомобиля.
14. Удалите и выбросьте в отходы уплотнительные шайбы от шланга компрессора. См. Замена уплотнения системы кондиционирования .

1. Установите новые уплотнительные шайбы к шлангу компрессора. См. Замена уплотнения системы кондиционирования .
2. Установите шланг компрессора (2).

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

3. Установите гайку шланга компрессора (1) на компрессор и затяните до 22 Н·м (16 фунт футов).
4. Подсоедините электрический разъем к клапану датчика давления хладагента кондиционера.



5. Опустить автомобиль.
6. Установите шланг компрессора (2) к конденсатору.
7. Установите болт шланга компрессора кондиционера (1) на конденсатор и затяните до22 Н·м (16 фунт футов).



8. Установите шланг компрессора кондиционера (4) в кронштейн электронного блока управления.
9. Установите болт шланга компрессора кондиционера (3) в кронштейн электронного блока управления и затяните до 20 Н·м (15 фунт футов)
10. Установите выпускной шланг испарителя (2).
11. Установите гайку выпускного шланга испарителя (1) и затяните до 20 Н·м (15 фунт футов).
12. Вставьте выпускной шланг испарителя в шланг компрессора кондиционера. См. Замена выпускного шланга испарителя : V6 → Дизель → L4
13. Установить левую фару. См. Замена фары : Длинный кузов → Короткий кузов .
14. Зарядить систему кондиционирования. См. Восстановление и замена хладагента .
15. Проверьте неисправные соединения кондиционера на утечки, используя J 39400-A.
