Выпускной коллектор Установка — le5

Осторожно: См. Предупреждение о крепежных деталях во введении.




1. Завернуть новые шпильки (1) выпускного коллектора и затянуть их с моментом 10 Н·м (89 фунт-дюймов).

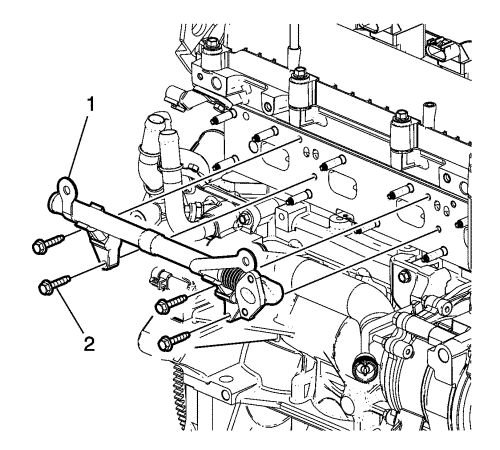

2. Установить вторичный трубопровод впрыска воздуха в сборе (1).
3. Установите болты узла (2) трубопровода подачи добавочного воздуха и затяните их до 10 Н·м (89 фунт дюймов)



4. Установить прокладку выпускного коллектора.
5. Монтировать выпускной коллектор (1) на головку цилиндров.
6. Вставить и затянуть НОВЫЕ пальцы, удерживающие выпускной коллектор на головке цилиндров.



7. Поочередно за два прохода затянуть НОВЫЕ гайки, удерживающие выпускной коллектор на головке цилиндров.

7.1.	В первый проход затяните поочередно до 14 Н·м (124 фунт дюймов).

7.2.	В последний проход затяните поочередно до 14 Н·м (124 фунт дюймов).




8. Установить нагреватель блока (1) и затянуть болт с моментом 10 Н·м (89 фунт-дюймов).



9. Установить теплозащитный экран (1) выпускного коллектора.
10. Вверните болты термозащитного щитка выпускного коллектора и затяните их с моментом затяжки 25 Н·м (18 фунт-футов).



11. Смазать резьбу датчика кислорода (1) противопригарной мастикой. См. Клеи, жидкости, смазки и герметики .
12. Установить датчик кислорода и затянуть его с моментом 42 Н·м (31 фунт-футов).

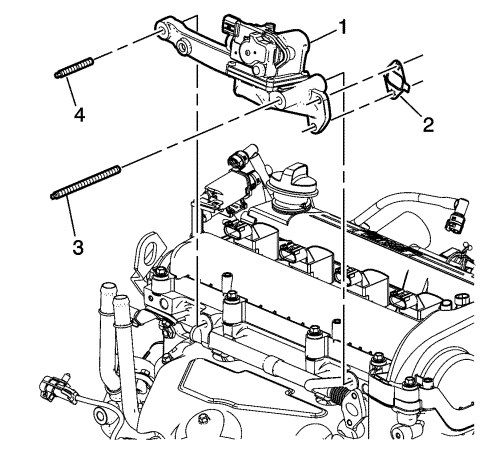

13. Установите пальцы (3 и 4) впуска добавочного воздуха и затяните их до 10 Н·м (89 фунт дюймов).
14. Установить НОВУЮ прокладку (2) на вторичный клапан впуска воздуха в сборе (1).

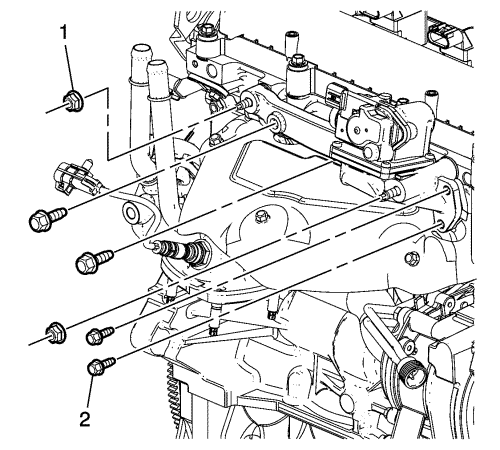

15. Установить болты (2, 3) и гайки (1) подачи добавочного воздуха.

15.1.

Затянуть вторичный узел подачи добавочного воздуха к болтам головки цилиндров (3) с моментом 22 Н·м (16 фунт футов)

15.2.

Затянуть вторичный узел подачи добавочного воздуха к болтам трубопровода в сборе (2) с моментом 10 Н·м (89 фунт дюймов)

15.3.

Затянуть вторичный узел подачи добавочного воздуха к гайкам (1) с моментом 22 Н·м (16 фунт футов)
