Cruze

Начальная страница GMDE Загрузить статическое содержание Загрузить динамическое содержание Справка?

K9 Модуль управления кузовным оборудованием X1


2282907

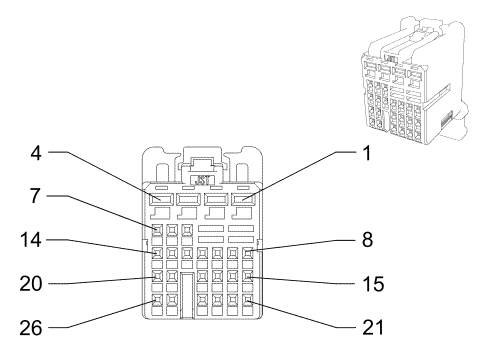

Информация о деталях разъемов

  • Жгут проводов: Приборная панель
  • oem: 19151262
  • Разъем технического обслуживания: 19151262
  • Описание: на 26 направлений, гнездный, серия 0.64 2.8 (WH)

Информация о деталях контактов

  • Контакты: Приспособление для демонтажа клемм t1 (0.35/0.5)
  • Заделанный контакт: --
  • Съемный инструмент: mkm-923-1a, 5a, 6a / j-38125-12a
  • Щуп диагностической проверки: j-35616-64b (l-bu)
  • Контакты: Приспособление для демонтажа клемм t2 (1.5/2.5)
  • Заделанный контакт: --
  • Съемный инструмент: mkm-923-1a, 5a, 6a / j-38125-12a
  • Щуп диагностической проверки: j-35616-35 (vt)

K9 Модуль управления кузовным оборудованием X1

Палец

Провод

Цепь

Функционирование

1

2.5 BK

50

Заземление

2

2,5 rd/d-gn

40

Напряжение на положительной клемме аккумуляторной батареи

3

2,5 rd/ye

40

Напряжение на положительной клемме аккумуляторной батареи

4

1,5 rd/bn

40

Напряжение на положительной клемме аккумуляторной батареи

8

0,5 bn/bk

5720

Сигнал светодиода "вспомогательного режима" переключателя режима зажигания (ath)

9

0,5 wh/bn

7555

Сигнал переключателя управления освещением

11

0,35 d-gn/bn

306

Управление сигналом выключения фар

14

0,5 gy/d-gn

328

Сигнал выключателя плафона освещения салона

16

0,35 wh/vt

103

Сигнал включения фар переключателем

17

0,35 d-bu/vt

1717

Управление выключателем аварийной сигнализации, указателем поворота

18

0,5 d-bu/vt

5904

Сигнал статуса блокировки рулевой колонки

19

0,5 bk/bn

5360

Низкое опорное напряжение датчика срабатывания тормоза

20

0,5 d-bu/bk

5719

Сигнал светодиода "Режима пуска" переключателя режима зажигания (ath)

21

0.35 GY

728

Управление индикатором системы безопасности

22

0,35 d-gn/gy

13

Сигнал габаритных фонарей переключателя фар

24

0.5 WH

2501

Высокоскоростная шина последовательных данных gmlan (-) (1)

25

0,5 d-bu

2500

Высокоскоростная шина последовательных данных gmlan (+) (1)

26

0,5 ye/d-gn

3274

Сигнал передачи исполнительного устройства дистанционной функции
