Радиатор, замена — lde, lxv luw, l2w, 2h0 - МКП

1. Откройте капот
2. Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Снять облицовку переднего бампера. См. Замена облицовки переднего бампера .
4. Восстановить хладагент. См. Восстановление и замена хладагента .
5. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
6. Снять выпускной шланг с радиатора. См.  Выпускной шланг радиатора, замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
7. Снять впускной шланг с радиатора. См.  Впускной шланг радиатора Замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
8. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .



9. Снять шланг (3) испарителя системы кондиционирования с конденсатора.
10. Отсоединить разъем (2) жгута проводов датчика давления хладагента кондиционера.
11. Отсоединить разъем (1) жгута проводов датчика температуры охлаждающей жидкости двигателя.
12. Опустить автомобиль.



13. Снимите гайку шланга компрессора и конденсатора (1) системы кондиционирования воздуха.
14. Снимите шланг компрессора и конденсатора (2) системы кондиционирования воздуха.
15. Отсоединить кожух вентилятора системы охлаждения двигателя от радиатора и подвесить его в стороне (например, при помощи пластиковых хомутов).
16. Закрепить радиатор при помощи 2 пластиковых хомутов.



17. Выкрутить 4 болта (1) крепления нижних кронштейнов радиатора.
18. Снять 2 нижних кронштейна (2) радиатора.




Примечание: Для выполнения операции требуется два человека.

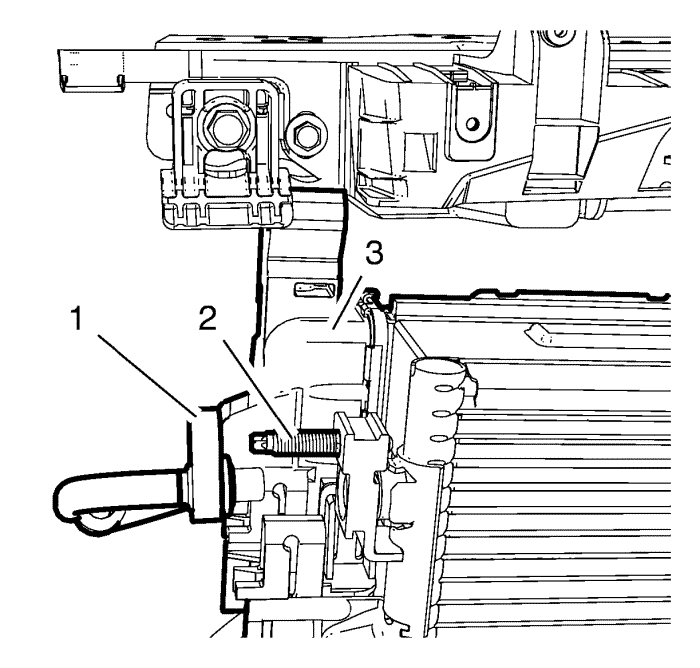

19. Снять шланг (1) компрессора и конденсатора кондиционера со шпильки (2) крепления компрессора и конденсатора.

19.1.

Ослабить 2 хомута.

19.2.

Снять радиатор (3), сдвинув его влево и вниз.





Примечание: Для выполнения операции требуется два человека.

Примечание: Не снимайте кожух вентилятора охлаждения двигателя (1).

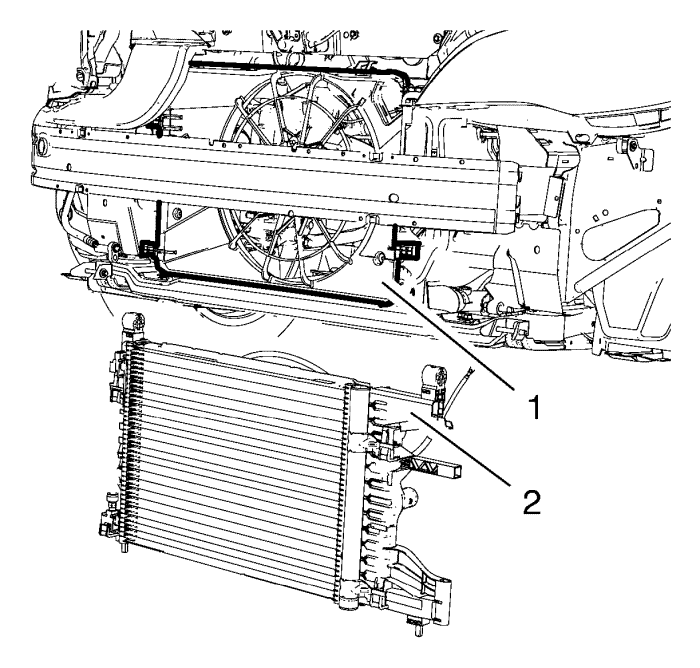

20. Снять радиатор в сборе (2).
21. Если имеется воздушные перегородки, которые затрудняют процесс демонтажа, то сначала снимите фару. См. Замена фары .

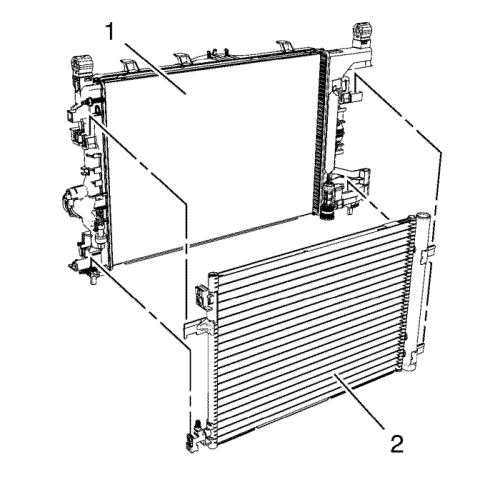

22. Отсоединить конденсатор (2) от радиатора (1).

1. Подсоединить конденсатор (2) к радиатору (1).




Примечание: Для выполнения операции требуется два человека.

2. Установить радиатор в сборе (2).




Примечание: Для выполнения операции требуется два человека.

3. Установить шланг (1) компрессора и конденсатора кондиционера на шпильку (2) крепления компрессора и конденсатора.

3.1.	Установить радиатор (3), надев его вверх и направо.

3.2.	Закрепить радиатор при помощи 2 пластиковых хомутов.




4. Установить 2 нижних кронштейна (2) радиатора.

Осторожно: См. Предупреждение о крепежных деталях во введении.

5. Вкрутить 4 болта (1) нижних кронштейнов радиатора и затянуть их моментом 22 Н·м (16 фунт-фут).
6. Присоединить к радиатору кожух охлаждающего вентилятора двигателя.



7. Установите шланг (2) компрессора и конденсатора системы кондиционирования воздуха. Используйте НОВОЕ уплотнительное кольцо.

Завернуть гайку (1) шланга конденсатора кондиционера и затянуть ее с моментом затяжки 19 Н·м (14 фунт-фут).




8. Подсоединить шланг (3) испарителя системы кондиционирования к конденсатору. Используйте НОВОЕ уплотнительное кольцо.
9. Завернуть гайку шланга испарителя воздушного кондиционера и затянуть ее с моментом затяжки 19 Н·м (14 фунт фут).
10. Подсоединить разъем (2) жгута проводов датчика давления хладагента кондиционера.
11. Подсоединить разъем (1) жгута проводов датчика температуры охлаждающей жидкости двигателя.
12. Опустить автомобиль.
13. Установить на радиатор впускной шланг. См.  Впускной шланг радиатора Замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
14. Установить на радиатор выпускной шланг. См.  Выпускной шланг радиатора, замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
15. Дозаправить хладагент. См. Восстановление и замена хладагента .
16. Если снималась фара. См. Замена фары .
17. Дозаправить охлаждающую жидкость. См. Система охлаждения Слив и заправка .
18. Установите переднюю облицовку бампера. См. Замена облицовки переднего бампера .
19. Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
20. Закройте капот
