Разборка турбонагнетателя
Специальный инструмент
en-49940 Быстросъемный соединитель съемника
Эквивалентные местные инструменты см. Специальный инструмент .
- Отверните 2 болта (2) возвратного маслопровода турбокомпрессора.
- Снимите с турбокомпрессора возвратный маслопровод (1) и уплотнение (3).
Примечание: Быстросъемные соединительные муфты всегда следует заменять при снятии трубок охлаждающей жидкости турбокомпрессора

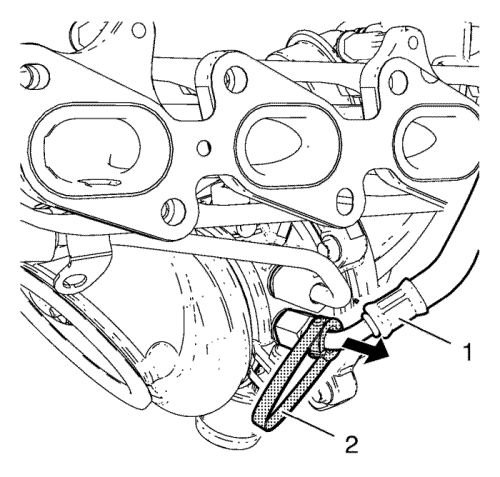

- Установите en-49940 съемник (2) на питающий шланг охлаждающей жидкости турбокомпрессора (1) и быстросъемный фитинг, как показано на иллюстрации.
- Сожмите съемник en-49940 и снимите питающий шланг охлаждающей жидкости турбокомпрессора по направлению стрелки.
- Снимите быстросъемный фитинг (2) и уплотнительное кольцо (1).
- Используйте такую же процедуру для шланга возврата охлаждающей жидкости турбокомпрессора и быстросъемного фитинга шланга возврата охлаждающей жидкости.
