Cruze

Замена центральной стойки штанги стабилизатора

Специальный инструмент

en-45059 Измеритель угла

Эквивалентные местные инструменты. См. Специальный инструмент .

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять колесо с шиной. См. Демонтаж и установка шины и диска .

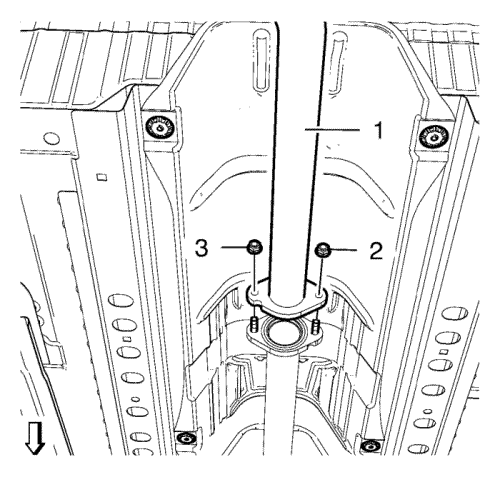

3. Скрутить и ВЫБРОСИТЬ гайки (2, 3) крепления передней трубы системы выпуска к заднему глушителю.
4. Снять заднюю трубу системы выпуска (1) с фланца.
5. ВЫБРОСИТЬ прокладку фланца.




Примечание: В зависимости от типа установленной на автомобиле силовой трансмиссии могут иметься дополнительные места крепления.

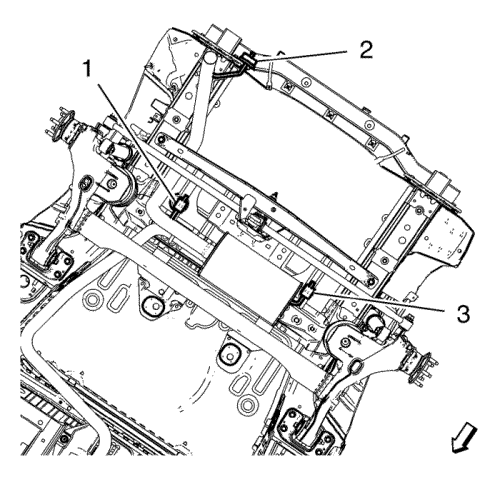

6. Отсоединить крепления (1, 2, 3) подвески заднего глушителя.



7. Снять 3 заклепки (1) теплозащитного экрана (2) центральной стойки штанги стабилизатора.



8. Выкрутить болт (1) стойки штанги стабилизатора из заднего моста (2).



9. Выкрутить и ВЫБРОСИТЬ болт и гайку (1) стойки штанги стабилизатора из стойки штанги стабилизатора (2).



10. Выкрутить болт (2) правой стойки штанги стабилизатора из заднего моста (1).



11. Выкрутить болт (1) левой стойки штанги стабилизатора из заднего моста (2).




Примечание: Запомните правильное положение установки.

12. Потянув вниз задний глушитель, выкрутить болт и гайку (1) центральной стойки штанги стабилизатора из центральной стойки штанги стабилизатора (2) и утилизировать их.
13. Снять центральную стойку (2) штанги стабилизатора с автомобиля.

1. Установить центральную тягу стабилизатора на автомобиль.

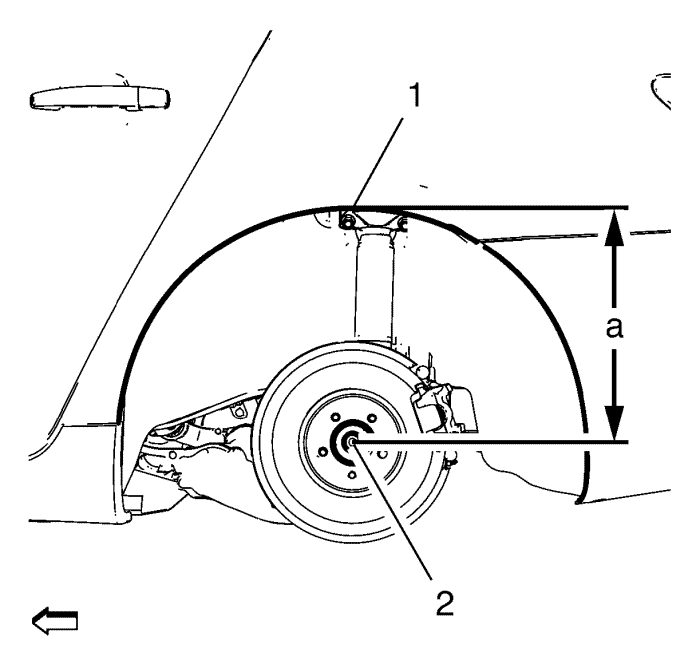

2. С помощью подъемной платформы поднять мост на высоту подвески согласно спецификации, измеряя расстояние по вертикали (a) между центром колесной ступицы (2) и верхом колесной арки (1).

Параметр
Размер (a): 385 мм (15,16 дюймов)

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предостережение о затяжке соединений до предела текучести во введении.





Примечание: Осуществляя демонтаж, следует запомнить правильное положение деталей для последующей установки.

3. Потянув вниз задний глушитель, вкрутить болт и гайку (1) центральной стойки штанги стабилизатора в центральную стойку штанги стабилизатора (2) и затянуть моментом 70 Н·м (30 фунтов на фут) +45°- 60°.



4. Установить НОВЫЕ левый болт и гайку стойки штанги стабилизатора (2) на стойку штанги стабилизатора (1) и затянуть до 40 Н·м (30 фунт-футов) + 60°.



5. Установить НОВЫЕ правый болт и гайку стойки штанги стабилизатора (2) на стойку штанги стабилизатора (1) и затянуть до 40 Н·м (30 фунт-футов) + 60°.



6. Установить левый болт стойки штанги стабилизатора (1) на задний мост (2) и затянуть его до 160 Н·м (118 фунт футов).



7. Установить правый болт стойки штанги стабилизатора (1) на задний мост (2) и затянуть его до 160 Н·м (118 фунт футов).
8. Установить колесные диски в сборе с шинами. См. Демонтаж и установка шины и диска .
9. Опустить автомобиль на землю.



10. Установить 3 заклепки (1) теплозащитного экрана (2) центральной стойки штанги стабилизатора.




Примечание: В зависимости от типа установленной на автомобиле силовой трансмиссии могут иметься дополнительные места крепления.

11. Установить крепления (1, 2, 3) подвески заднего глушителя.



12. Установить НОВУЮ прокладку фланца.
13. Установить заднюю трубу системы выпуска (1) на фланец.
14. Накрутить НОВЫЕ гайки (2, 3) крепления передней трубы системы выпуска к заднему глушителю. Затянуть моментом 17 Н·м (13 фунто-футов).
15. Опустить автомобиль.
