Узел турбокомпрессора
Осторожно: См. Предупреждение о крепежных деталях во введении.

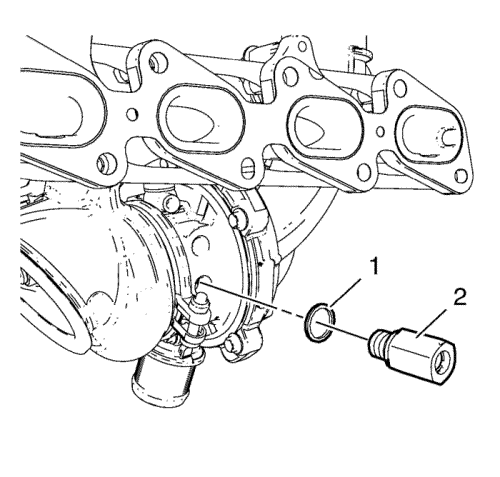

- Установить НОВУЮ муфту быстрого соединения (2) и НОВОЕ уплотнительное кольцо (1) на турбокомпрессор и затянуть ее с моментом затяжки 20 Н·м (15 фунт фут).
- Проверить отсутствие морщин и повреждений в трубках охлаждающей жидкости турбокомпрессора.
- Установить подающую трубку охлаждающей жидкости турбокомпрессора (1) в быстросъемный фитинг (2), вставляя шланг по направлению стрелки до ощутимого щелчка.
- Используйте такую же процедуру для шланга возврата охлаждающей жидкости турбокомпрессора и быстросъемного фитинга шланга возврата охлаждающей жидкости.
- Установите на турбокомпрессор возвратный маслопровод (1) и НОВОЕ уплотнение (3).
- Завернуть 2 болта (2) возвратного маслопровода турбокомпрессора и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).
