Cruze

Замена передней трубки цилиндра выключения сцепления -- Левостороннее управление - mz0,mz4,mr5,mf3

1. Снять поддон аккумуляторной батареи. См. Поддон аккумулятора Замена .



2. Снять зажим (2) расширительного бачка радиатора.
3. Снять расширительный бачок радиатора (1) и отложить в сторону.
4. Поместить снизу емкость.

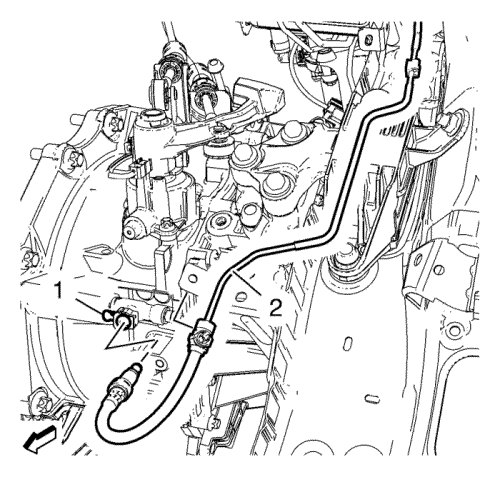

5. Высвободите переднюю (2) трубку рабочего цилиндра сцепления из 2-х фиксаторов.
6. Откройте крепежный зажим (1).
7. Отсоедините переднюю трубку рабочего цилиндра сцепления от отвода трубки рабочего цилиндра сцепления.



8. Снимите 2 болта (1) кронштейна клапана модулятора давления в тормозной системе.



9. Открыть крепежный зажим (см. стрелку).
10. Отсоедините переднюю трубку (1) цилиндра привода сцепления от главного цилиндра сцепления.

Примечание: Чтобы снять переднюю трубку рабочего цилиндра сцепления, осторожно приподнимите кронштейн клапана модулятора давления в тормозной системе.

11. Снимите переднюю трубу цилиндра привода сцепления.

Примечание: Чтобы установить переднюю трубку рабочего цилиндра сцепления, осторожно приподнимите кронштейн клапана модулятора давления в тормозной системе.

1. Установите переднюю трубу цилиндра привода сцепления.



2. Подсоединить переднюю трубку (1) цилиндра привода сцепления к главному цилиндру сцепления.
3. Закрыть крепежный зажим (см. стрелку).



4. Подсоедините переднюю трубу (2) рабочего цилиндра сцепления к колену трубопровода рабочего цилиндра сцепления.
5. Закройте крепежный зажим (1).
6. Зажмите переднюю трубку рабочего цилиндра сцепления в 2-х фиксаторах.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




7. Установите 2 болта (1) крепления кронштейна клапана модулятора давления в тормозной системе и затяните их до момента затяжки 20 Н·м (15 фунт фут).



8. Установите расширительный бачок радиатора (1).
9. Установитьт зажим (2) расширительного бачка радиатора.
10. Удалить воздух из гидравлического привода выключения сцепления. См. Удаление воздуха из гидравлической системы сцепления .
11. Установите полку аккумулятора. См. Поддон аккумулятора Замена .
