Cruze

Замена трубы топливного распределителя в системе впрыска топлива

1. Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снимите смотровой щиток двигателя.
3. Снять трубку подвода топлива с трубы топливного распределителя топливных форсунок. См. Замена трубки подачи топлива .
4. Снять трубку принудительной вентиляции картера с впускного коллектора. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .



5. Отсоединить 4 разъема жгутов проводов от топливных форсунок (2).
6. Освободить жгут проводов модуля управления двигателем из крепежных зажимов (1) и от крышки распределительного вала.

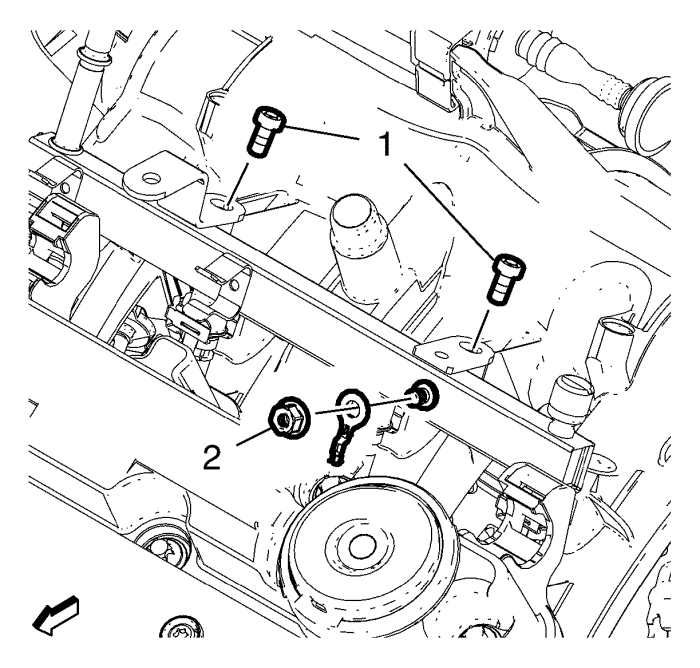

7. Отвернуть гайку (2) провода заземления и снять провод заземления.
8. Выкрутите 2 болта (1) топливной рампы.

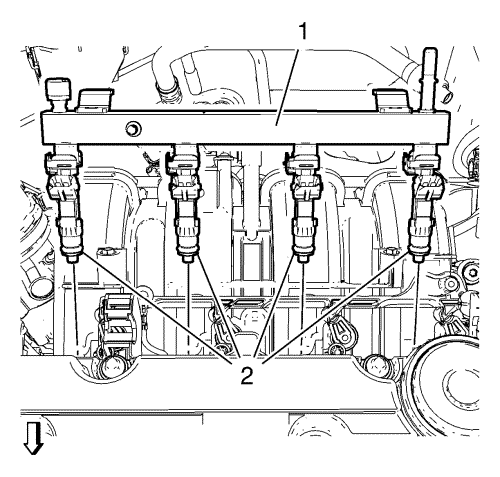

9. Снять трубу топливного распределителя (1) в сборе и 4 уплотнительных кольца (2) топливных форсунок.

Примечание: Смазать 4 уплотнительных кольца (2) топливных форсунок чистым моторным маслом.

1. Установить трубу топливного распределителя (1) в сборе на впускной коллектор. Использовать НОВЫЕ уплотнительные кольца топливных форсунок (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Завернуть 2 болта (1) трубы топливного распределителя топливных форсунок и затянуть их с моментом затяжки 7 Н·м (62 фунт дюйм).
3. Установить провод заземления, завернуть гайку (2) провода заземления и затянуть ее.



4. Подсоединить 4 разъема жгутов проводов к топливным форсункам (2).
5. Закрепить жгут проводов модуля управления двигателем в крепежном зажиме (1) и на крышке распределительного вала.
6. Установить трубку принудительной вентиляции картера на впускной коллектор. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
7. Присоедините трубу подачи топлива к трубе топливного распределителя в системе впрыска топлива. См. Замена трубки подачи топлива .
8. Установите смотровой щиток двигателя.
9. Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
