Радиатор, замена — 1.4L LUH и LUJ - АКПП

1. Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снять облицовку переднего бампера. См. Замена облицовки переднего бампера .
3. Слить охлаждающую жидкость. См. Система охлаждения Слив и заправка .
4. Восстановить хладагент. См. Восстановление и замена хладагента .
5. Снять выпускной шланг с радиатора. См. Выпускной шланг радиатора, замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
6. Снять впускной шланг с радиатора. См. Впускной шланг радиатора Замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
7. Отсоединить впускной воздушный шланг от охладителя нагнетаемого воздуха. См. Замена впускного пневмошланга охладителя нагнетаемого воздуха .
8. Отсоединить отводящий воздушный шланг охладителя нагнетаемого воздуха от охладителя. См. Выпускной пневмошланг охладителя нагнетаемого воздуха Замена : Механическая КПП .
9. Снять трубопровод вспомогательного охладителя трансмиссионной жидкости. См. Замена шланга/трубки охладителя трансмиссионной жидкости .
10. Снять с радиатора впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : Дизельный двигатель 2.0 л LNP → Дизельный двигатель 2.0L LLW и LNP .
11. Отсоединить выпускную трубку охладителя трансмиссионной жидкости от вспомогательного охладителя трансмиссионной жидкости. См. Замена выпускной трубы охладителя трансмиссионной жидкости : Дизельный двигатель 2.0 л LNP → 2.0 л дизельный LLW .
12. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .



13. Отсоединить шланг (3) испарителя системы кондиционирования от конденсатора.
14. Отсоединить разъем (2) жгута проводов датчика давления хладагента кондиционера.
15. Отсоединить разъем (1) жгута проводов датчика температуры охлаждающей жидкости двигателя.
16. Опустить автомобиль.



17. Снимите гайку шланга компрессора и конденсатора (1) системы кондиционирования воздуха.
18. Снимите шланг компрессора и конденсатора (2) системы кондиционирования воздуха.
19. Отсоединить кожух вентилятора системы охлаждения двигателя от радиатора и подвесить его в стороне при помощи пластиковых хомутов.
20. Закрепить радиатор при помощи 2 пластиковых хомутов.



21. Отвернуть 4 болта (1) крепления нижних кронштейнов радиатора.
22. Снять 2 нижних кронштейна (2) радиатора.




Примечание: Требуется второй человек.

Примечание: Не снимайте кожух вентилятора охлаждения двигателя (1).

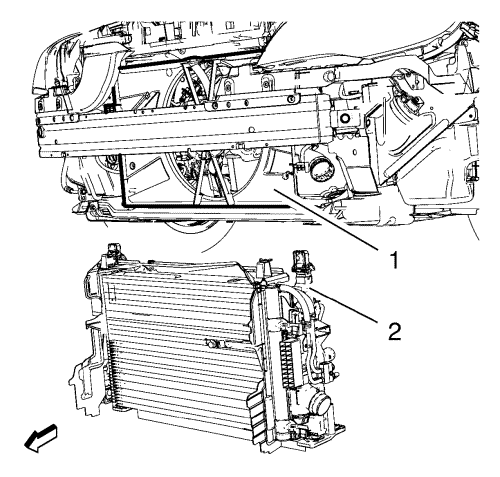

23. Снять радиатор в сборе (2).



24. Отвернуть болт (3) трубопровод вспомогательного охладителя трансмиссионной жидкости.
25. Освободить 2 трубопровода (2) охладителя трансмиссионной жидкости от кронштейна трубопровода охладителя трансмиссионной жидкости.
26. Отсоединить охладитель трансмиссионной жидкости (1) от радиатора.
27. Отсоединить кронштейн трубопровода охладителя трансмиссионной жидкости от радиатора.
28. Освободить охладитель нагнетаемого воздуха вместе с конденсатором кондиционера от зажимов крепления к радиатору.

1. Присоединить охладитель нагнетаемого воздуха вместе с конденсатором кондиционера к радиатору.
2. Присоединить кронштейн трубопровода охладителя трансмиссионной жидкости к радиатору.



3. Присоединить охладитель трансмиссионной жидкости (1) к радиатору.
4. Присоединить 2 трубопровода (2) охладителя трансмиссионной жидкости к кронштейну трубопровода охладителя трансмиссионной жидкости.
5. Установить и затянуть болт (3) трубопровода вспомогательного охладителя трансмиссионной жидкости.




Примечание: Требуется второй человек.

6. Установить радиатор (2) и зафиксировать его при помощи 2 пластиковых хомутов.



7. Установить 2 нижних кронштейна (2) радиатора.

Осторожно: См. Предупреждение о крепежных деталях во введении.

8. Завернуть 4 болта (1) нижнего кронштейна радиатора и затянуть их с моментом затяжки 22 Н·м (16 фунт-фут).
9. Присоединить к радиатору кожух охлаждающего вентилятора двигателя.



10. Установите шланг (2) компрессора и конденсатора системы кондиционирования воздуха. Используйте НОВОЕ уплотнительное кольцо.

Завернуть гайку (1) шланга конденсатора кондиционера и затянуть ее с моментом затяжки 19 Н·м (14 фунт-фут).

11. Поднять автомобиль.



12. Подсоединить шланг (3) испарителя системы кондиционирования к конденсатору. Используйте НОВОЕ уплотнительное кольцо.
13. Затянуть гайку шланга испарителя кондиционера моментом 19 Н·м (14 фунто-футов).
14. Подсоединить разъем (2) жгута проводов датчика давления хладагента кондиционера.
15. Подсоединить разъем (1) жгута проводов датчика температуры охлаждающей жидкости двигателя.
16. Опустить автомобиль.
17. Установить на радиатор впускной шланг. См. Впускной шланг радиатора Замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
18. Установить на радиатор выпускной шланг. См. Выпускной шланг радиатора, замена : Дизельный двигатель 2.0 л LNP → LDD, LUH и LUJ → 1.6L LXT,L2W → 2.0 л дизельный LLW → LDE, LLU, LXV, 2H0 и LUW .
19. Присоединить подводящий воздушный шланг охладителя нагнетаемого воздуха к охладителю. См. Замена впускного пневмошланга охладителя нагнетаемого воздуха .
20. Присоединить отводящий воздушный шланг охладителя нагнетаемого воздуха к охладителю. См. Выпускной пневмошланг охладителя нагнетаемого воздуха Замена : Механическая КПП .
21. Установить на радиатор впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : Дизельный двигатель 2.0 л LNP → Дизельный двигатель 2.0L LLW и LNP .
22. Присоединить выпускную трубку охладителя трансмиссионной жидкости к вспомогательному охладителю трансмиссионной жидкости. См. Замена выпускной трубы охладителя трансмиссионной жидкости : Дизельный двигатель 2.0 л LNP → 2.0 л дизельный LLW .
23. Установить трубопровод вспомогательного охладителя трансмиссионной жидкости. См. Замена шланга/трубки охладителя трансмиссионной жидкости .
24. Дозаправить хладагент. См. Восстановление и замена хладагента .
25. Долить охлаждающую жидкость. См. Система охлаждения Слив и заправка .
26. Установите переднюю облицовку бампера. См. Замена облицовки переднего бампера .
27. Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
