Радиатор, замена — Дизельный двигатель 2.0 л LNP и AT
Процедура демонтажа
- Снять крышку аккумулятора. См. Замена крышки аккумулятора
- Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение
- Снимите охладитель нагнетаемого воздуха. См.
Охладитель заправляемого воздуха Замена : Дизельный двигатель 2.0 л LNP → 1.4L LUH, LUJ - АКПП → 2.0 л дизельный LLW → 1.4L LUH, LUJ - M32-6 MZ4
- Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле
- Опорожните систему охлаждения. См. Система охлаждения Слив и заправка
- Снять опорные кронштейны радиатора. См. Замена опорного кронштейна радиатора
- Снять изоляторы опорных кронштейнов радиатора.

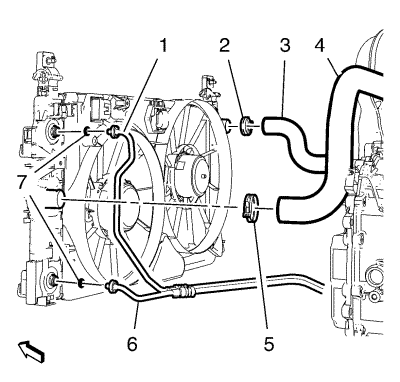

- Снять хомут (2) и выпускной шланг (3) с радиатора.
- Снять хомут (5) и впускной шланг (4) с радиатора (1).
- Снять с радиатора защитные кольца и верхнюю и нижнюю трубки (1, 6) трансмиссионной жидкости с уплотнительными кольцами (7).
- Снять кожух (1)вентилятора охлаждения двигателя вверх с 4 зажимов радиатора (2, 3) и разместить его внутри автомобиля.
Примечание: Кожух (2) охлаждающего вентилятора двигателя должен остаться на автомобиле.
- Отвести конденсатор (3) кондиционера воздуха и закрепить предохранительными ремнями.
- Снять радиатор (1) с автомобиля в направлении вверх.
Процедура установки
- Установить радиатор (1) на его нижние опорные кронштейны.
- Установить кожух (1) охлаждающего вентилятора двигателя на 4 зажима радиатора (2, 3).
- Установить на радиатор 2 НОВЫХ уплотнительных кольца (7) трансмиссионной жидкости и прикрепить верхнюю и нижнюю трубки (1, 6) трансмиссионной жидкости с защитными кольцами.
- Подсоединить впускной шланг (4) радиатора к радиатору (1) и установить хомут на впускной шланг радиатора 5.
- Подсоединить выпускной шланг (3) радиатора к радиатору (1) и установить хомут на выпускной шланг радиатора (2).
- Установить изоляторы опорных кронштейнов радиатора.
- Установить опорные кронштейны радиатора. См. Замена опорного кронштейна радиатора
- Установите охладитель нагнетаемого воздуха. См.
Охладитель заправляемого воздуха Замена : Дизельный двигатель 2.0 л LNP → 1.4L LUH, LUJ - АКПП → 2.0 л дизельный LLW → 1.4L LUH, LUJ - M32-6 MZ4
- Опустить автомобиль и снять с опор.
- Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение
- Установите крышку аккумулятора. См. Замена крышки аккумулятора
- Заправьте систему охлаждения. См. Система охлаждения Слив и заправка
- Залить трансмиссионную жидкость до необходимого уровня. См. Проверка состояния и уровня масла в коробке передач
