Замена термозащитного щитка заднего выхлопного глушителя

Предупреждение: Во избежание ожогов не приступать к техобслуживанию выпускной системы, пока она горячая. Приступить к техобслуживанию системы после того, как она остынет.

Предупреждение: Обязательно надевать защитные очки и перчатки при демонтаже деталей выпускной системы, так как выпадающая ржавчина и острые кромки изношенных деталей выпускной системы могут привести к тяжелым травмам персонала.

Осторожно: Не изгибайте гибкий выпускной патрубок более чем на 10 градусов в любом направлении. Изгибание свыше 10 градусов или скручивание в пределах ±0,5 градусов приведет к повреждению гибкой соединительной муфты выпускного патрубка.

1. Снять запасное колесо и держатель. См. Замена запасного колеса и держателя .

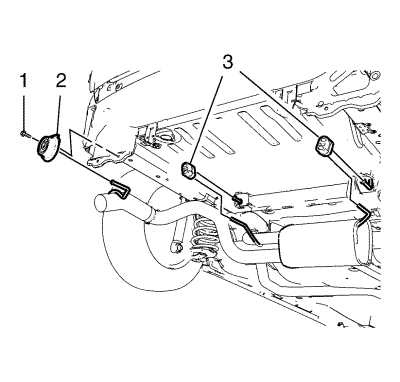

2. Снять 2 опорные подушки (3) подвески заднего глушителя с заднего глушителя .
3. Отвернуть болт (1) от кронштейна (2) опорной подушки подвески заднего выхлопного глушителя.
4. Установить выхлопную систему на задний мост.

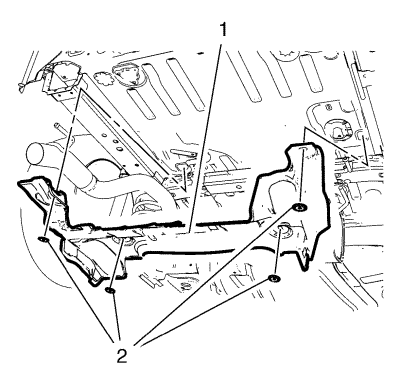

5. Снять 4 фиксатора (2) термозащитного щитка заднего выхлопного глушителя.
6. Снять термозащитный щиток (1) заднего выхлопного глушителя.

1. Установить термозащитный щиток (1) заднего выхлопного глушителя.
2. Установить 4 фиксатора (2) термозащитного щитка заднего выхлопного глушителя.

Осторожно: См. Предупреждение о крепежных деталях во введении.




3. Привернуть болт (1) к кронштейну (2) опорной подушки подвески заднего выхлопного глушителя и затянуть его с моментом затяжки 25 Н·м (18 фунт фут).
4. Установить 2 опорные подушки (3) подвески на задний выхлопной глушитель.
5. Установить запасное колесо и держатель. См. Замена запасного колеса и держателя .
