Впускной коллектор Замена

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).

Предупреждение: При работе с топливом следует всегда использовать защитные очки для предотвращения попадания брызг топлива в глаза.

1. Откройте капот.
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
3. Снять крышку отверстия верхней надставки щитка передка. См. Замена крышки верхней консольной части приборной панели .
4. Поместить снизу поддон.
5. Сбросить давление топлива с помощью контрольного соединения en-34730-91 с манометром.
6. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
7. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .



8. Отсоединить жгут проводов (3) кислорода.

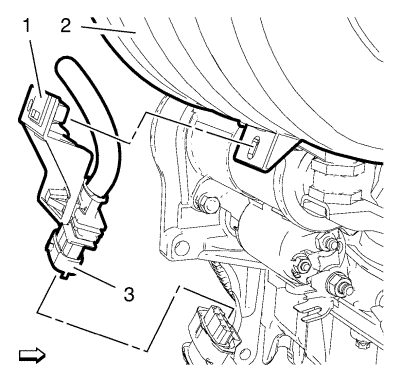

9. Снять кронштейн (1) жгута проводов со впускного коллектора (2).



10. Отвернуть 2 болта (2, 3) подкоса впускного коллектора.
11. Снять подкос (1) впускного коллектора.
12. Опустить автомобиль.



13. Снять вентиляционный трубопровод топливного бака (1) с электромагнитного клапана (3) продувки адсорбера системы улавливания паров бензина. См. Обслуживание пластмассового быстросъемного разъема .
14. Установить на отверстия вентиляционной трубки топливного бака (1) заглушки en-6015.



15. Отсоединить разъем жгута проводов (3).
16. Отсоединить трубку (5) от электромагнитного клапана продувки адсорбера системы улавливания паров топлива (2), соединяющую его с впускным коллектором (4). См. Обслуживание пластмассового быстросъемного разъема .
17. Выкрутить 2 болта (1) кронштейна адсорбера системы улавливания паров топлива.
18. Снять электромагнитный клапан (2) продувки адсорбера системы улавливания паров бензина и резиновую подвеску со впускного коллектора (4).
19. Установить на отверстия вентиляционной трубки топливного бака заглушки en-6015.



20. Освободить подающий топливопровод (1) от зажима (2) подающего топливопровода. См. Обслуживание пластмассового быстросъемного разъема .
21. Освободить трубку подвода топлива (1) от трубы топливного распределителя системы распределенного впрыска топлива (3).
22. Установить заглушки ch-807 на трубку подвода топлива (1) и трубу топливного распределителя системы распределенного впрыска топлива (3).



23. Отсоединить трубку (1) системы принудительной вентиляции картера от корпуса дроссельной заслонки (3) и крышки газораспределительного механизма (2). См. Обслуживание пластмассового быстросъемного разъема .



24. Отсоединить разъем жгута проводов датчика абсолютного давления в коллекторе (5).
25. Снять хомут (2) и отсоединить впускной шланг (1) подогревателя от корпуса дроссельной заслонки (3) радиатора. См. Обслуживание пластмассового быстросъемного разъема .
26. Отсоединить выпускной шланг (4) подогревателя корпуса дроссельной заслонки от корпуса дроссельной заслонки (3). См. Обслуживание пластмассового быстросъемного разъема .
27. Снять жгут проводов управления двигателем и жгут проводов топливных форсунок.



28. Отсоединить соединитель впускного шланга подогревателя корпуса дроссельной заслонки от корпуса термостата (1) охлаждающей жидкости двигателя. См. Обслуживание пластмассового быстросъемного разъема .
29. Снять впускной шланг (2) подогревателя корпуса дроссельной заслонки.
30. Снять корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе : 1.6 л LDE, LXV, 1.8 л 2H0 и LUW .



31. Отвернуть 2 болта (1) трубы топливного распределителя системы распределенного впрыска топлива.
32. Снять трубу топливного распределителя системы распределенного впрыска топлива (2) вместе с топливными форсунками (4) со впускного коллектора (5).
33. Снять 4 уплотнительных кольца (4) с топливных форсунок системы распределенного впрыска топлива.



34. Снимите болт датчика абсолютного давления в коллекторе (1).
35. Снять датчик абсолютного давления в коллекторе (2) со впускного коллектора (3).



36. Отсоединить вакуумную трубку (2) тормозного усилителя от впускного коллектора (1).



37. Отвернуть 7 болтов (1) впускного коллектора.
38. Снять впускной коллектор (2).



39. Снять прокладки (1, 3) впускного коллектора со впускного коллектора (2).



40. Снять резиновый кронштейн (2) со впускного коллектора (1).

Очистить и проверить впускной коллектор. См. Очистка и осмотр впускного коллектора : LDE, LED, LFJ, LXV, 2H0, LUW .

1. Очистить уплотнительные поверхности.



2. Установить резиновый кронштейн (2) на впускной коллектор (1).



3. Установить НОВЫЕ прокладки (1, 3) на впускной коллектор (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.




4. Установить впускной коллектор (2), завернуть 7 болтов (1) впускного коллектора и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).



5. Установить датчик абсолютного давления в коллекторе (2) на впускной коллектор (3).
6. Завернуть болт (1) датчика абсолютного давления в коллекторе и затянуть его с моментом затяжки 6 Н·м (53 фунт дюйм).



7. Установить 4 уплотнительных кольца (4) на топливные форсунки системы распределенного впрыска топлива.
8. Установить трубу топливного распределителя системы распределенного впрыска топлива (2) вместе с топливными форсунками (3) на впускной коллектор (5).
9. Завернуть 2 болта (1) трубы топливного распределителя системы распределенного впрыска топлива и затянуть их с моментом затяжки 8 Н·м (71 фунт-дюйм).



10. Подсоединить вакуумную трубку (2) тормозного усилителя к впускному коллектору (1).
11. Установить корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе : 1.6 л LDE, LXV, 1.8 л 2H0 и LUW .



12. Подсоединить впускной шланг (2) подогревателя корпуса дроссельной заслонки.
13. Подсоединить впускной шланг (2) подогревателя корпуса дроссельной заслонки к корпусу термостата (1) охлаждающей жидкости двигателя. См. Обслуживание пластмассового быстросъемного разъема .



14. Подсоединить выпускной шланг (4) подогревателя корпуса дроссельной заслонки к корпусу дроссельной заслонки (3). См. Обслуживание пластмассового быстросъемного разъема .
15. Подсоединить впускной шланг (1) подогревателя корпуса дроссельной заслонки на корпус дроссельной заслонки (3) и установить хомут (2).
16. Подсоединить разъем жгута проводов датчика абсолютного давления в коллекторе (5).
17. Установить жгут проводов управления двигателем и жгут проводов топливных форсунок.



18. Установить трубку (1) принудительной вентиляции картера к корпусу дроссельной заслонки (3) и к крышке распредвала (2). См. Обслуживание пластмассового быстросъемного разъема .



19. Снять заглушки ch-807 с трубки подвода топлива (1) и с трубы топливного распределителя (3) системы распределенного впрыска топлива.
20. Установить подающий топливопровод (1) на трубу топливного распределителя системы распределенного впрыска топлива (3). См. Обслуживание пластмассового быстросъемного разъема .
21. Прикрепить трубку подвода топлива (1) к зажиму (2) трубки подвода топлива.



22. Установить электромагнитный клапан (2) продувки адсорбера системы улавливания паров бензина и резиновую подвеску на впускной коллектор (4).
23. Завернуть 2 болта (1) кронштейна адсорбера системы улавливания паров топлива и затянуть их моментом 8 Н·м (71 фунто-дюйм) .
24. Подсоединить трубку (5) к электромагнитному клапану (2) продувки адсорбера системы улавливания паров бензина и к впускному коллектору (4). См. Обслуживание пластмассового быстросъемного разъема .
25. Подсоединить разъем жгута проводов (3).



26. Снять заглушку en-6015 с вентиляционной трубки (1) топливного бака.
27. Установить вентиляционный трубопровод топливного бака (1) на электромагнитный клапан (3) продувки адсорбера системы улавливания паров бензина. См. Обслуживание пластмассового быстросъемного разъема .
28. Поднять автомобиль.



29. Установить подкос (1) впускного коллектора.
30. Установить 2 болта (2; 3) подкоса впускного коллектора и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).



31. Установить кронштейн (1) жгута проводов на впускной коллектор (2).
32. Подсоединить жгут проводов (3) кислорода.
33. Опустить автомобиль.
34. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
35. Установить крышку в проем верхней консольной части передней панели. См. Замена крышки верхней консольной части приборной панели .
36. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
37. Закройте капот.
