26. КОМБИНАЦИЯ ПРИБОРОВ
1) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: mr-140/hv-240
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С102 (контакт 11, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С108 (контакт 24, черный) | Кузов - двигатель | Слева от блока предохранителей в моторном отсеке |
С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель - кузов | Левая часть пространства для ног водителя |
С206 (контакт 22, белый) | Приборная панель - контроллер КПП | Верхняя часть пространства для ног водителя |
S202 (черн.) | Приборная панель | За комбинацией приборов |
G201 | Приборная панель | С левой стороны блока предохранителей на приборной панели |
G302 | Кузов | Под левой задней стойкой |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
2) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: sirius d4
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С102 (контакт 11, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С108 (контакт 24, черный) | Кузов - двигатель | Слева от блока предохранителей в моторном отсеке |
С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель - кузов | Левая часть пространства для ног водителя |
S202 (черн.) | Приборная панель | За комбинацией приборов |
G201 | Приборная панель | С левой стороны блока предохранителей на приборной панели |
G302 | Кузов | Под левой задней стойкой |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
3) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (ИНДИКАЦИИ НЕИСПРАВНОСТИ, АБС, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, СТОЯНОЧНОГО ТОРМОЗА И ЗАРЯДКИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С108 (контакт 24, черный) | Кузов - двигатель | Слева от блока предохранителей в моторном отсеке |
С110 (контакт 12, белый) | АБС - кузов | Под блоком предохранителей в моторном отсеке |
С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель - кузов | Левая часть пространства для ног водителя |
S301 (син.) | Кузов | Левая часть пространства для ног водителя |
G204 | Кузов | Левая нижняя часть пространства для ног водителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301 (СЕДАН)
s301 (ХЭТЧБЭК)
s301 (УНИВЕРСАЛ)
4) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (РУЛЕВОГО МЕХАНИЗМА С ГИДРОУСИЛИТЕЛЕМ, ОБЕСПЕЧИВАЮЩИМ ПЕРЕМЕННОЕ УСИЛЕНИЕ В ЗАВИСИМОСТИ ОТ СКОРОСТИ, ПОДУШКИ БЕЗОПАСНОСТИ, ДАВЛЕНИЯ МАСЛА, РЕМНЕЙ БЕЗОПАСНОСТИ) И ЛАМПЫ РЕЖИМА ПОДДЕРЖАНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С108 (контакт 24, черный) | Кузов - двигатель | Слева от блока предохранителей в моторном отсеке |
С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель - кузов | Левая часть пространства для ног водителя |
С206 (контакт 22, белый) | Приборная панель - контроллер КПП | Верхняя часть пространства для ног водителя |
С207 (контакт 6, белый) | Подушка безопасности - приборная панель | Верхняя правая часть пространства для ног водителя |
G301 | Кузов | Под панелью пола кузова при поперечине со стороны переднего пассажира |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
5) ЦЕПЬ ИНДИКАТОРА (ПЕРЕДНИХ И ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР) И КОНТРОЛЬНОЙ ЛАМПЫ ОТКРЫТИЯ ДВЕРИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С101 (контакт 21, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С102 (контакт 11, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель - кузов | Левая часть пространства для ног водителя |
С204 (контакт 14, белый) | Крыша - кузов (с датчиком дождя) | Левая часть пространства для ног водителя |
С204 (контакт 8, белый) | Крыша - кузов (без датчика дождя) | Левая часть пространства для ног водителя |
С402 (контакт 6, белый) | Крышка багажника - кузов | Внутренняя правая панель багажника |
S202 (черн.) | Приборная панель | За комбинацией приборов |
S301 (син.) | Кузов | Левая часть пространства для ног водителя |
G201 | Приборная панель | С левой стороны блока предохранителей на приборной панели |
G302 | Кузов | Под левой задней стойкой |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
s301 (СЕДАН)
s301 (ХЭТЧБЭК)
s301 (УНИВЕРСАЛ)

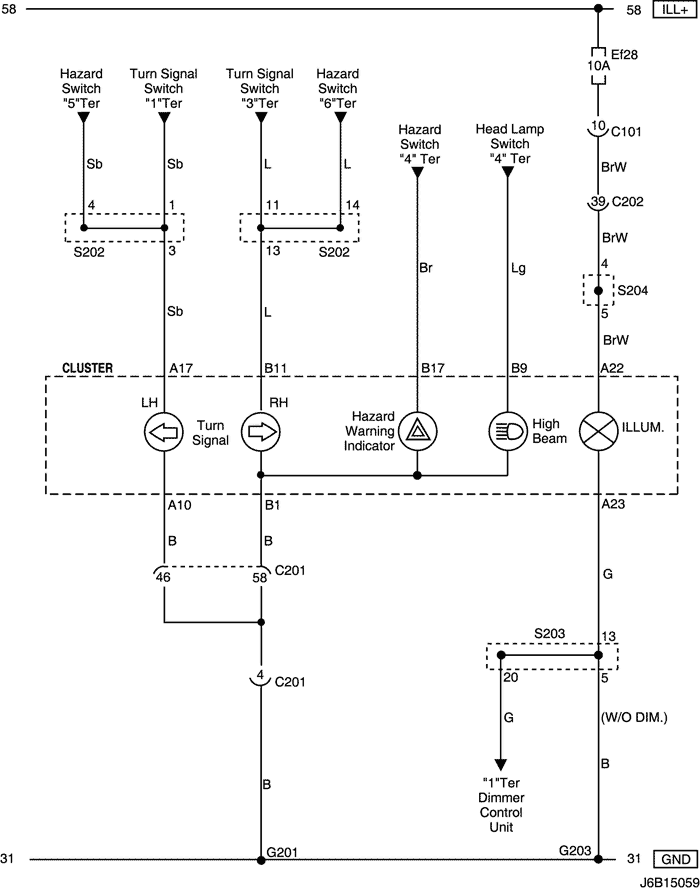

6) ЦЕПЬ ИНДИКАТОРА (УКАЗАТЕЛЕЙ ПОВОРОТА, ДАЛЬНЕГО СВЕТА И СВЕТОВОЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ) И ЛАМПЫ ПОДСВЕТКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С101 (контакт 21, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель - кузов | Левая часть пространства для ног водителя |
S202 (черн.) | Приборная панель | За комбинацией приборов |
S203 (красн.) | Приборная панель | За кронштейном аудиосистемы |
S204 (пурпур.) | Приборная панель | За кронштейном аудиосистемы |
G201 | Приборная панель | С левой стороны блока предохранителей на приборной панели |
G203 | Приборная панель | За левым кронштейном аудиосистемы |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
s203
s204
