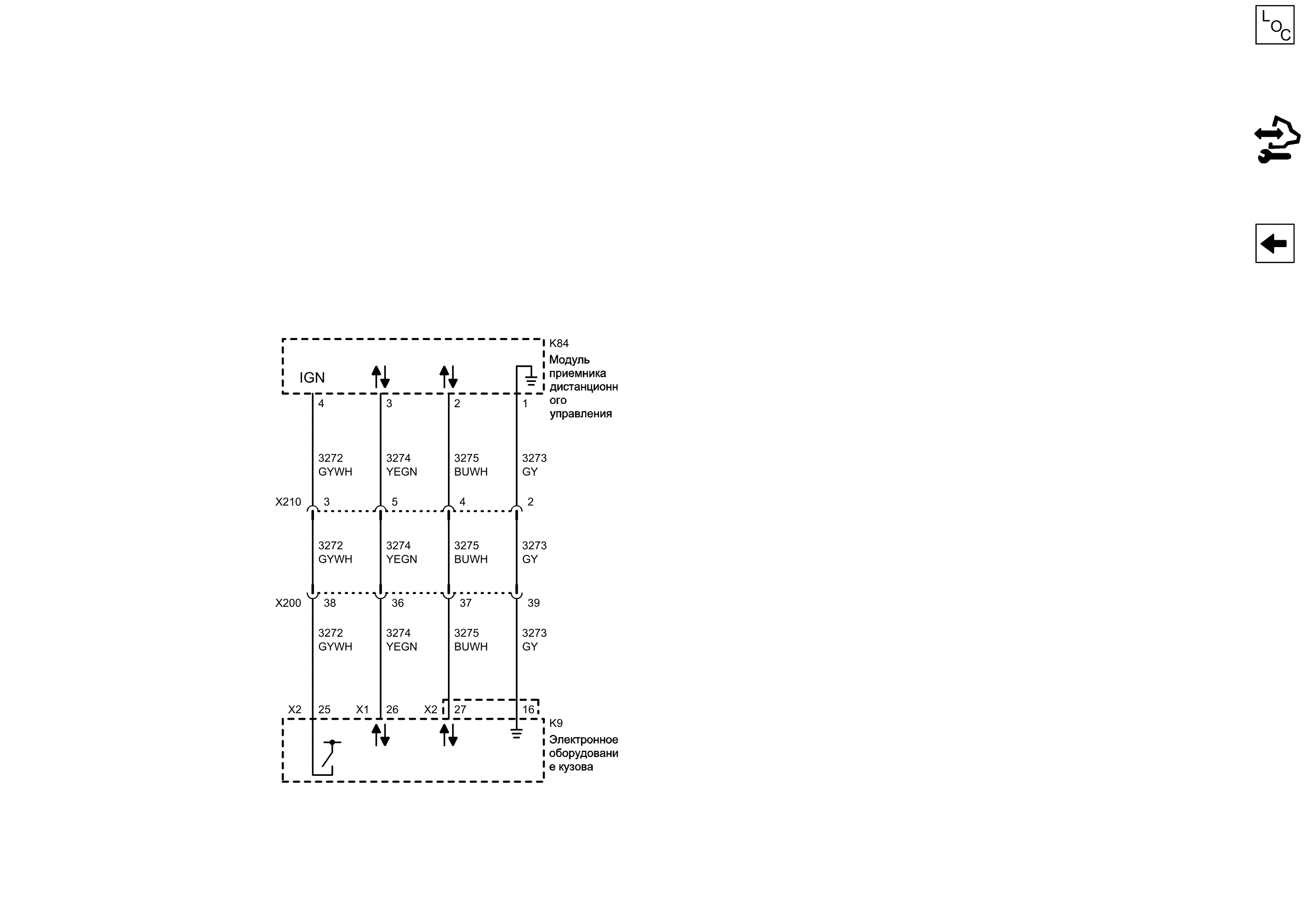

| Компоненты |
| k9 | Электронное оборудование кузова | k84 | Модуль приемника дистанционного управления |
| Разъемы |
| k9 (x1) | Электронное оборудование кузова x1 | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| k9 (x2) | Электронное оборудование кузова x2 | x210 | Жгут проводов кузова и жгут проводов крыши |
| Цветовые коды |
| buwh | Синий-Белый | gywh | Серый-Белый |
| gy | Серый | yegn | Желтый-Зеленый |
Иммобилайзер
Иммобилайзер
Справочные данные по контроллерам
Справочные данные по контроллерам
Перечень основных электрических компонентов
Перечень основных электрических компонентов
25
27
x2 Электронное оборудование кузова x2 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
26
16
x200 Жгут проводов кузова и жгут проводов панели приборов :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка
Внешний вид разъема и ремонт — Гнездо
38
36
37
39
x210 Жгут проводов кузова и жгут проводов крыши :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка
Внешний вид разъема и ремонт — Гнездо
3
5
4
2
Функции дистанционного управления - исполнительный орган - сигнал передачи
YEGN Желтый-Зеленый
Функции дистанционного управления - исполнительный орган - напряжение питания
GYWH Серый-Белый
Функции дистанционного управления - исполнительный орган - сигнал приема
BUWH Синий-Белый
Функции дистанционного управления - исполнительный орган - возваратный сигнал
GY Серый
1
2
3
4
Управление
Последовательные данные
Последовательные данные
Зажигание
Последовательные данные
Последовательные данные
Слабый опорный сигнал
x1 Электронное оборудование кузова x1 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
x2 Электронное оборудование кузова x2 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
k9 Электронное оборудование кузова :
Расположение деталей (узлов) — Трехмерная схема жгутов
k84 Модуль приемника дистанционного управления :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Слабый опорный сигнал
GYWH Серый-Белый
YEGN Желтый-Зеленый
BUWH Синий-Белый
GY Серый
GYWH Серый-Белый
YEGN Желтый-Зеленый
BUWH Синий-Белый
GY Серый
