Captiva

Замена катушку модуля надувной подушки на рулевом колесе

Предупреждение: См. Предупреждение об отключении аккумулятора в разделе "Предисловие".





Предупреждение: Модуль контроля и диагностики подушек безопасности (sdm) может иметь достаточное напряжение для срабатывания подушек безопасности и преднатяжителей ремней в течение 1 минуты после выключения зажигания и извлечения плавкого предохранителя. Если надувные подушки и преднатяжители не отсоединены, не начинайте обслуживание до тех пор, пока не истечет одна минута после отсоединения питания от модуля SDM. Несоблюдение этого требования может привести к травмам.

1. Выключить систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
2. Снять рулевое колесо. См. Замена рулевого колеса : Короткий кузов → Длинный кузов .
3. Отвернуть винты с верхнего и нижнего кожуха рулевой колонки и снять кожухи.
4. Снять коленный буфер со стороны водителя.
5. Отсоединить разъемы надувной подушки безопасности водителя и звукового сигнала внизу рулевой колонки.

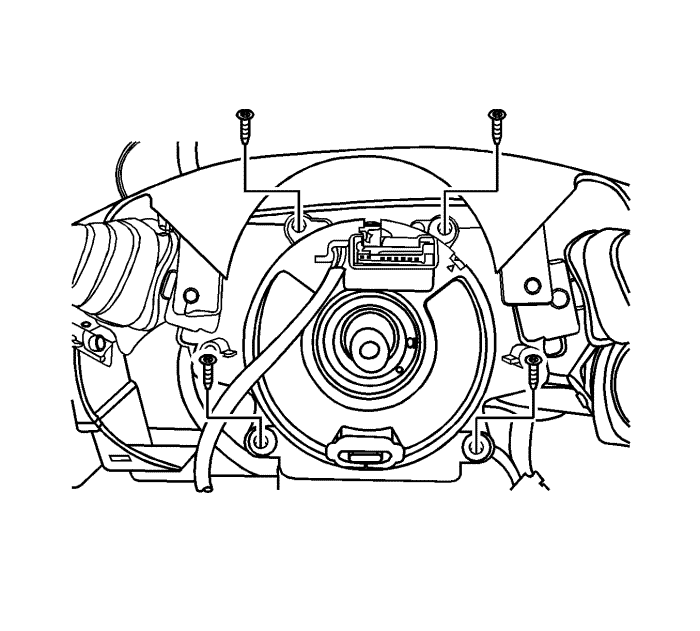

6. Открутить винты.
7. Снять контактную спираль с вала рулевого механизма.

1. Установить контактную спираль на рулевой вал.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

2. Завернуть винты и затянуть их с моментом затяжки 1,25 Н·м (11 фунт дюйм).
3. Проверить, что контактная спираль (2) отцентрирована. См. Центрирование обмотки модуля надувной подушки безопасности на рулевом колесе .
4. Подсоединить разъемы надувной подушки безопасности водителя и звукового сигнала внизу рулевой колонки.
5. Установить коленный буфер со стороны водителя.
6. Установить верхний и нижний кожухи на рулевую колонку и прикрепить их винтами.
7. Установите рулевое колесо. См. Замена рулевого колеса : Короткий кузов → Длинный кузов .
8. Включить систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
