Captiva

Замена распределительного вала - С правой стороны

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять впускной коллектор. См. Впускной коллектор Замена .
2. Снять крышку распредвала См. Крышка распределительного вала Замена - Правая сторона .
3. Отсоедините датчики положения распредвала. См. Замена датчика положения распределительного вала - блок 1 (с правой стороны) выпускной и Замена датчика положения распределительного вала - блок 1 (с правой стороны) впускной .
4. Снимите электромагнитный клапан механизма установки положения впускного распределительного вала. См. Замена электромагнита электромагнитного клапана исполнительного устройства регулировки положения распределительного вала - блок 1 (с правой стороны) впускной .
5. Снять балансир коленвала. См. Противовес коленчатого вала Замена .



6. Вращать коленвал с помощью насадки en-46111 до тех пор, пока распредвалы не окажутся в нейтральном положении (низкое натяжение).

Лыски распредвала должны быть параллельны направляющей (1) крышки распредвала.

Внимание См. Реакция крутящего момента на цепи привода газораспределительного механизма Внимание в разделе "Введение".





Примечание:

•	Удерживайте шестигранную гайку распредвала с помощью ключа с открытым зевом так, чтобы не допускать проворачивания распредвала/коленвала.

•	На этом этапе пока НЕ ОТВОРАЧИВАЙТЕ болт механизма установки положения распредвала.

7. Слегка отверните болт механизма установки положения распредвала.

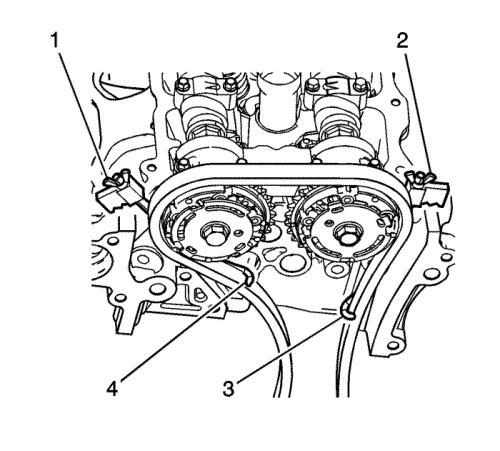

Примечание: Следить за тем, чтобы наконечники инструмента en-46108 были полностью зацеплены в приводной цепи ГРМ (3 и 4).




8. Установить приспособление en-46108 (1 и 2), чтобы застопорить приводную цепь ГРМ.

Плотно затянуть гайки приспособления en-46108.





Примечание: Проследите, чтобы цепь ГРМ распредвала и механизмы установки положения распредвала были правильно отмаркированы для сборки.

9. Нанесите метки на приводной цепи и в соответствующих местах на механизмах установки положения распредвала (15-18).
10. Открутите болт механизма установки положения распредвала.
11. Снимите крышки подшипников распредвала и распредвал. См. Распределительный вал Снятие - Правая сторона .

Примечание:

•	Проверьте, чтобы метки на механизмах установки положения распредвала и на приводной цепи (15-18) совпадали.

•	На этом этапе пока НЕ ЗАТЯГИВАЙТЕ болт механизма установки положения распредвала.

1. Расположите распредвалы на головке цилиндров и установите механизмы установки положения распредвала на распредвалы.
2. Установите распредвалы и крышки подшипников распредвала. См. Распределительный вал Установка - Правая сторона .
3. Снять приспособление en-46108.
4. Установить балансир коленвала. См. Противовес коленчатого вала Замена .

Внимание См. Реакция крутящего момента на цепи привода газораспределительного механизма Внимание в разделе "Введение".





Примечание: Удерживайте шестигранную гайку распредвала с помощью ключа с открытым зевом так, чтобы не допускать проворачивания распредвала/коленвала.

5. Установите и затяните механизмы установки положения распредвалов. См. Установка механизма установки положения распределительного вала - с правой стороны, впускной распредвал и Установка механизма установки положения распределительного вала - с правой стороны, выпускной распредвал .
6. Установите электромагнитный клапан механизма установки положения впускного распределительного вала. См. Замена электромагнита электромагнитного клапана исполнительного устройства регулировки положения распределительного вала - блок 1 (с правой стороны) впускной .
7. Установите датчики положения распределительного вала. См. Замена датчика положения распределительного вала - блок 1 (с правой стороны) выпускной и Замена датчика положения распределительного вала - блок 1 (с правой стороны) впускной .
8. Установить крышку распредвала. См. Крышка распределительного вала Замена - Правая сторона .
9. Установить впускной коллектор. См. Впускной коллектор Замена .
