Замена топливного бака
Процедура демонтажа
Предупреждение: Не курите и не допускайте использования открытого огня вблизи рабочего пространства при работе с топливной системой или системой выделения паров топлива. Каждый раз при работе с топливной системой отключайте кабель от отрицательной клеммы батареи (кроме тех случаев, когда необходимо напряжение батареи).
Предупреждение: Магистрали подачи топлива остаются под давлением в течение длительного времени после выключения двигателя. Это давление необходимо сбросить перед техническим обслуживанием топливной системы.
- Разгрузите давление топлива. См. Понижение давления топлива .
- Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
- Обеспечить уровень топлива в баке не более 1/4 полного объема. При необходимости опорожнить топливный бак, по крайней мере, до этого уровня. См. Опорожнение топливного бака .
- Демонтировать выпускной глушитель в сборе. См. Замена приемной выхлопной трубы : LNQ → LF1 → LE5 .
- Снять карданный вал, если имеется. См. Карданный вал, замена .
- Отсоединить электрический жгут проводов топливного бака от транзитного разъема кузова.

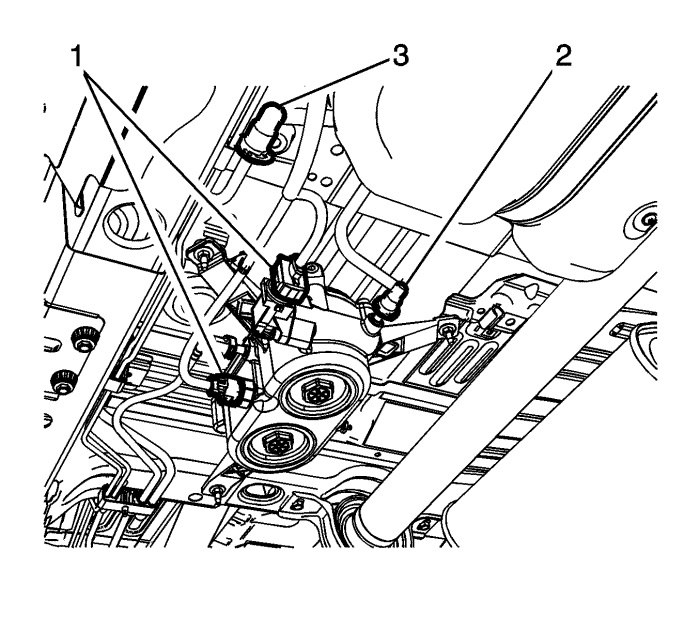

- Отсоединить быстроразъемный фитинг (2) магистрали подачи топлива топливного бака и быстроразъемный фитинг возвратной топливной линии (3) от узла топливного фильтра. См. Техобслуживание соединительной пластмассовой муфты быстрого соединения с буртиком .
- Отсоединить электрические разъемы (1) жгута проводов от узла топливного фильтра.
- Освободить хомут шланга патрубка топливоподачи (1) на топливном баке.
- Отсоединить вентиляционные шланги топливного бака (2, 3) от вентиляционных трубопровода топливного бака.
- Установить под топливный бак подходящий домкрат.
Осторожно: Не сгибать крепежные ленты топливного бака. Сгибание крепежных лент топливного бака может привести к их повреждению.
- Снять гайки (1) крепежных лент топливного бака и опустить ленты (2).
- С помощью домкрата медленно опустите топливный бак (3) и измените его положение, чтобы снять бак с автомобиля. С помощью домкрата медленно опустите переднюю часть топливного бака. Потяните топливный бак вперед, чтобы освободить модуль заднего привода (RDM), если имеется, и снимите с автомобиля топливный бак в сборе вместе с защитой.
- При замене топливного бака выполните следующие действия или перейдите к процедуре установки.
Процедура разборки
- Отсоединить электрические разъемы (1, 5) жгута проводов топливного бака от модуля насоса топливного бака и датчика уровня топлива.
- Снять вентиляционные трубы топливного бака с топливного бака.
- Снять модули топливного насоса топливного бака. См. Замена модуля топливного насоса в узле топливного бака и Замена основного датчика уровня топлива .
- Снять фиксаторы защиты топливного бака и защиту.
Процедура сборки
Внимание См. Предупреждение о крепежных деталях в разделе "Введение".
- Установить фиксаторы защиты топливного бака и защиту. Затянуть винты с моментом 10 Н·м (88 фунт дюймов).
- Установите модули топливного насоса топливного бака. См. Замена модуля топливного насоса в узле топливного бака и Замена основного датчика уровня топлива .
- Установить вентиляционные трубы топливного бака на топливный бак.
- Подсоединить электрические разъемы (1, 5) жгута проводов топливного бака к модулю насоса топливного бака и датчику уровня топлива.
Процедура установки
- С помощью домкрата медленно поднимите топливный бак (3) и измените его положение, чтобы установить бак на автомобиль.
Осторожно: Не сгибать крепежные ленты топливного бака. Сгибание крепежных лент топливного бака может привести к их повреждению.
- Установить ленты топливного бака (2) и гайки (1) и затяните их с моментом 20 Н·м (15 фунто футов).
- Убрать домкрат из-под топливного бака.
- Подсоединить вентиляционные шланги топливного бака (2, 3) к вентиляционным трубопроводам топливного бака.
- Подсоединить шланг заправочного топливопровода к топливному баку и установить хомут (1).
- Подсоединить электрические разъемы (1) жгута проводов к узлу топливного фильтра.
- Подсоединить быстроразъемный фитинг (2) магистрали подачи топлива топливного бака и быстроразъемный фитинг возвратной топливной линии (3) к узлу топливного фильтра. См. Техобслуживание соединительной пластмассовой муфты быстрого соединения с буртиком .
- Подсоединить электрический жгут проводов топливного бака к транзитному разъему кузова.
- Установите карданный вал. См. Карданный вал, замена .
- Смонтировать выхлопную систему. См. Замена приемной выхлопной трубы : LNQ → LF1 → LE5 .
- Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
- Выполнить процедуру заправки топливной системы и осмотреть на наличие утечек. См. Заливка топливной системы .
