Captiva

Замена двигателя

1. Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .
2. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена .
3. Разгрузите давление топливной системы. См. Понижение давления топлива .
4. Разрядить систему кондиционирования воздуха. См. Восстановление и замена хладагента .
5. Слить охлаждающую жидкость из системы охлаждения двигателя. См. Система охлаждения Слив и заправка .
6. Снимите узел очистителя воздуха. См. Воздушный фильтр в сборе Замена .
7. Отсоединить модуль управления двигателем (ECM). См. Замена блока управления двигателем .
8. Отсоединить вакуумный шланг тормозного усилителя от усилителя.
9. Отсоединить топливный шланг/трубки двигателя от топливного шланга/трубок шасси. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание .



10. Открутить гайку (1) выпускного шланга испарителя.
11. Снять выпускной шланг испарителя (2).
12. Открутить болт (3) шланга компрессора кондиционера от кронштейна электронного модуля управления.
13. Отсоединить шланг (4) компрессора кондиционера от кронштейна электронного модуля управления.
14. Закрепить проволокой радиатор в сборе к опоре радиатора.
15. Снять облицовку переднего бампера. См. Замена облицовки переднего бампера : Длинный кузов → Короткий кузов .



16. Открутить болт (1) шланга компрессора кондиционера от конденсатора.
17. Отсоединить шланг компрессора (2) от конденсатора.
18. Отсоединить трос переключения диапазонов от рычага выбора диапазонов АКП (если автомобиль оборудован АКП). См. Диапазон, замена тросика рычага селектора .
19. Отсоединить трос переключения передач механической коробки передач (если автомобиль оборудован МКП).
20. Отсоединить электрические разъемы коробки передач (при наличии).
21. Отсоединить шланги нагревателя от двигателя. См. Замена приемного шланга радиатора обогревателя : Дизель → V6 → LE5 .
22. Снимите впускной шланг радиатора. См. Замена впускного шланга радиатора : Дизельный двигатель → V6 → LE5 .
23. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
24. Снимите выпускной шланг радиатора. См. Выпускной шланг радиатора, замена : Дизельный двигатель → V6 → LE5 .



25. Снять монтажные болты (1) выхлопной системы и ослабить зажимную гайку (2) крепления турбокомпрессора к дизельному сажевому фильтру.
26. Снять дизельный сажевый фильтр (2) и отбраковать прокладку (1). См. Сажевый фильтр выхлопной системы Замена : LNQ .
27. Установить на двигатель опорные переходники двигателя. См. Держатель подпорки двигателя .



28. Отсоединить охлаждающие маслопроводы от коробки передач и снять уплотнения. См. Замена впускного шланга радиатора охлаждения трансмиссионной жидкостиа и Замена выпускного шланга радиатора охлаждения трансмиссионной жидкости .
29. Закрыть заглушками охлаждающие маслопроводы и штуцеры маслопроводов на коробке передач во избежание потери трансмиссионного масла.
30. Снять передние колеса. См. Демонтаж и установка шины и диска .
31. Снять правый и левый брызговики двигателя. См. Замена брызгозащитного щитка двигателя .

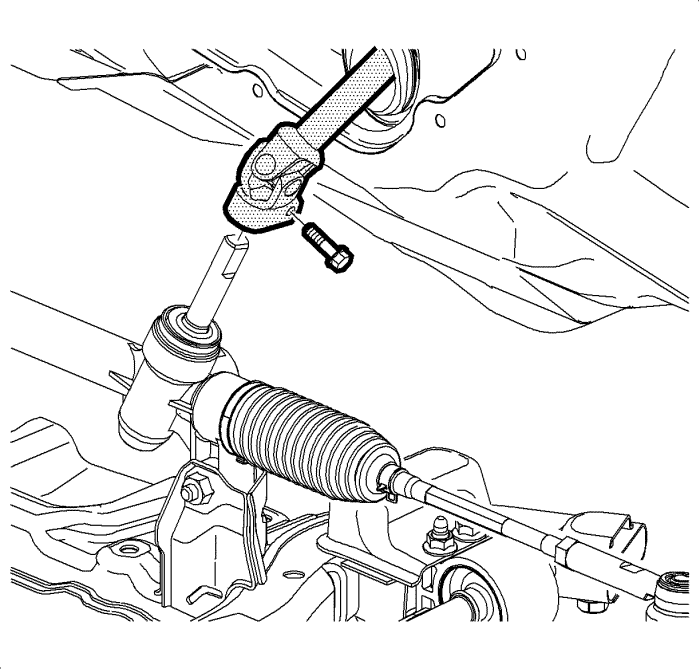

32. Открутить стяжной болт промежуточного рулевого вала и выбросить болт.
33. Отсоединить промежуточный рулевой вал от рулевого механизма.



34. Отсоединить правый и левый внешние наконечники поперечной рулевой тяги от поворотных кулаков. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .

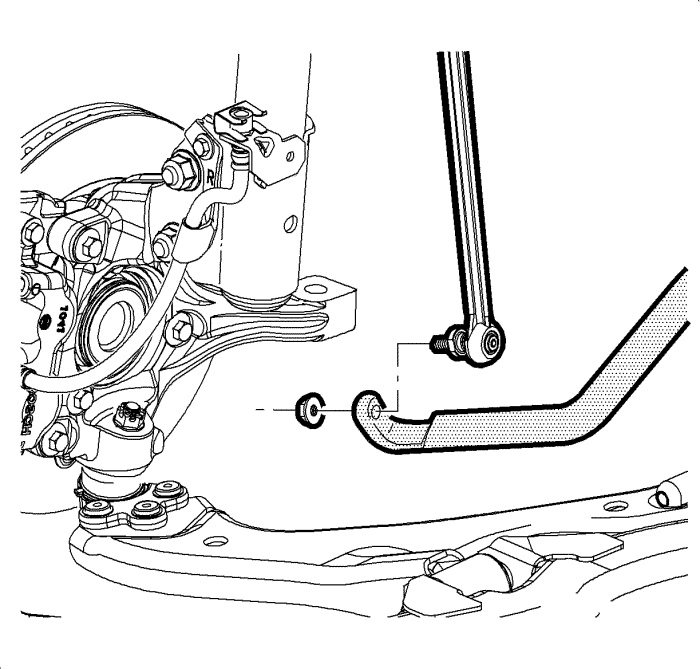

35. Отсоединить правую и левую соединительные тяги стабилизатора от штанги стабилизатора. См. Замена соединения вала стабилизатора .



36. Отсоединить правый и левый нижние шарниры от поворотных кулаков. См. Нижний рычаг регулировки, замена .
37. На моделях с передним приводом (FWD) установить сливной поддон под коробку передач, затем отсоединить правую и левую полуоси от коробки передач с ведущим мостом в сборе. См. Замена приводного вала переднего колеса .
38. На моделях с полным приводом (AWD) отсоединить карданный вал привода задних колес. См. Ведущий вал заднего колеса, замена .
39. Снимите стартер. См. Замена стартера : LNQ → LF1 → LE5 .



40. На всех моделях поместить деревянный брусок (1) между подрамником и масляным поддоном двигателя, чтобы поддерживать двигатель, когда будут откручены болты из правой подвески двигателя.



41. Опустить автомобиль.
42. Открутить болты (2) крепления правой подвески двигателя (1) к двигателю (3).
43. Поместить универсальную опорное приспособление или домкраты под подрамник.

Примечание: Убедиться в том, что кузов автомобиля закреплен на подъемном устройстве.

44. Опустить автомобиль так, чтобы подрамник прикасался к опорному приспособлению или домкратам.
45. Отсоединить крепежные зажимы жгута проводов вблизи правой и левой амортизационных стоек.
46. Снимите трансмиссию и усилитель рамы передней подвески. См. Замена усилителя рамы трансмиссии и передней подвески .



47. Поместить опорную платформу для двигателя под силовую установку в сборе.
48. Установив платформу, полностью поднять ее до упора в силовую установку в сборе.
49. Открутить болты подрамника.




Примечание: Во время демонтажа силовой установки подпереть кузов автомобиля, поместив домкрат под заднюю часть автомобиля.

50. Медленно поднять автомобиль так, чтобы силовая установка в сборе отделилась от кузова автомобиля.
51. Снять с двигателя переднюю подвеску коробки передач. См. Замена передней опоры подвески коробки передач .
52. Прицепить подъемное устройство двигателя к силовой установке в сборе.
53. Отделить двигатель от коробки передач на полу.
54. Поднять двигатель в сборе с подрамника и поместить его на пол.
55. Переоборудовать детали, если это необходимо.

1. Выровнять двигатель с коробкой передач.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

2. Закрутить верхние крепежные болты коробки передач к двигателю и затянуть их моментом 75 Н·м (55 фунт-футов).
3. Установить на двигатель переднюю подвеску коробки передач. См. Замена передней опоры подвески коробки передач .
4. Установить деревянные бруски между двигателем и подрамником.



5. Установить силовую установку в сборе на автомобиль.



6. Закрутить НОВЫЕ болты крепления подрамника к кузову и затянуть их с моментом 155 Н·м (114 фунт-футов).
7. Установите трансмиссию и усилитель рамы передней подвески. См. Замена усилителя рамы трансмиссии и передней подвески .
8. Поднять автомобиль с опорного приспособления или домкратов и убрать опорное приспособление или домкраты из-под автомобиля.
9. Опустить автомобиль.



10. Закрутить болты (1) крепления правой подвески двигателя (2) к двигателю (3) и затянуть их до 50 Н·м (37 фунт-футов).
11. Поднять автомобиль.



12. Убрать деревянный брусок (1) между подрамником и масляным поддоном двигателя, чтобы поддерживать двигатель, когда будут откручены болты из правой подвески двигателя.
13. На моделях с полным приводом (AWD) присоединить карданный вал привода задних колес. См. Ведущий вал заднего колеса, замена .
14. На моделях с передним приводом (FWD) присоединить правую и левую полуоси к коробке передач с ведущим мостом в сборе. См. Замена приводного вала переднего колеса .



15. На всех моделях присоединить правый и левый нижние шарниры к поворотным кулакам. См. Нижний рычаг регулировки, замена .



16. Присоединить правую и левую соединительные тяги стабилизатора к штанге стабилизатора. См. Замена соединения вала стабилизатора .



17. Присоединить правый и левый наконечники поперечной рулевой тяги к поворотным кулакам. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .



18. Присоединить промежуточный рулевой вал к рулевому механизму.
19. Установить НОВЫЙ стяжной болт на промежуточный рулевой вал и затянуть его с моментом 34 Н·м (25 фунт-футов).
20. Установить правый и левый брызговики двигателя. См. Замена брызгозащитного щитка двигателя .
21. Установить передние колеса. См. Демонтаж и установка шины и диска .



22. Установить новые уплотнения и присоединить маслопроводы охлаждения коробки передач к коробке передач. См. Замена впускного шланга радиатора охлаждения трансмиссионной жидкостиа и Замена выпускного шланга радиатора охлаждения трансмиссионной жидкости .



23. Закрутить крепежные болты (1) выпускной системы и затянуть гайку (2) хомута крепления турбокомпрессора к сажевому выхлопному фильтру.
24. Установить дизельный сажевый фильтр (2) и выбросить прокладку (1). См. Сажевый фильтр выхлопной системы Замена : LNQ .
25. Установите выпускной шланг радиатора. См. Выпускной шланг радиатора, замена : Дизельный двигатель → V6 → LE5 .
26. Опустить автомобиль.
27. Установите впускной шланг радиатора. См. Замена впускного шланга радиатора : Дизельный двигатель → V6 → LE5 .
28. Присоединить шланги нагревателя к двигателю. См. Замена приемного шланга радиатора обогревателя : Дизель → V6 → LE5 .
29. Присоединить трос переключения передач к коробке передач в сборе с ведущим мостом. См. Диапазон, замена тросика рычага селектора .
30. Присоединить шланг компрессора кондиционера в сборе к компрессору. См. Замена шланга компрессора воздушного кондиционера : Дизель → L4 → V6 .
31. Присоединить электрические разъемы коробки передач.



32. Присоединить шланг (4) компрессора кондиционера к кронштейну электронного модуля управления.
33. Прикрутить болт (3) шланга компрессора кондиционера к кронштейну электронного блока управления и затянуть его с моментом 20 Н·м (15 фунт-футов).
34. Установить выпускной шланг испарителя (2).
35. Закрутить гайку (1) выпускного шланга испарителя и затянуть ее с моментом 20 Н·м (15 фунт-футов).
36. Установите воздушный фильтр в сборе. См. Воздушный фильтр в сборе Замена .
37. Присоединить вакуумный шланг тормозного усилителя.
38. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
39. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
40. Заправить моторное масло в двигатель. См. Замена моторного масла и масляного фильтра .
41. Заправить охлаждающую жидкость в двигатель. См. Система охлаждения Слив и заправка .
42. Проверьте уровень жидкости ведущего моста в блоке с коробкой передач. См. Замена трансмиссионной жидкости .
43. Зарядить систему кондиционирования. См. Восстановление и замена хладагента .
44. Заправьте топливную. систему

44.1.

Выполнить цикл ВКЛЮЧЕНИЯ зажигания на 5 секунд, затем ВЫКЛЮЧЕНИЯ на 10 секунд. Повторить цикл дважды.

44.2.

Провернуть двигатель, пока он не запустится. Максимальное время проворачивания двигателя стартером составляет 20 секунд.

44.3.

Если двигатель не запускается, повторить указанные действия.

45. Выполнить процедуру определения отклонений системы определения положения коленчатого вала. См. Отклонения в системе положения коленчатого вала Режим обучения .
