Замена впускной трубки маслорадиатора двигателя — 1.4 л LUH, LUJ
Процедура демонтажа
- Слить охлаждающую жидкость. См. Система охлаждения Слив и заправка .
- Снимите трехходовой каталитический нейтрализатор с подогревом. См.
Замена трехступенчатого каталитического нейтрализатора с подогревом : 1.4L LUH и LUJ .
- Отсоединить подводящий шланг масляного радиатора двигателя от подводящей трубки масляного радиатора двигателя. См.
Замена подводящего шланга маслорадиатора двигателя : 1.4L LUH и LUJ .

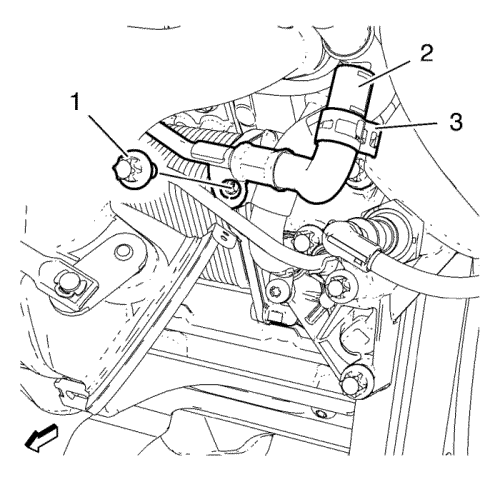

- Снять хомут (3) шланга трубки отвода охлаждающей жидкости от турбокомпрессора.
- Отсоединить шланг (2) отвода охлаждающей жидкости из турбокомпрессора от подводящей трубки масляного радиатора двигателя.
Примечание: Не перемещать слишком сильно трубку отвода охлаждающей жидкости от турбокомпрессора. Излишнее перемещение трубки отвода охлаждающей жидкости от турбокомпрессора может привести к разгерметизации.
- Вывернуть болт (1) возвратной трубки охлаждающей жидкости турбокомпрессора.

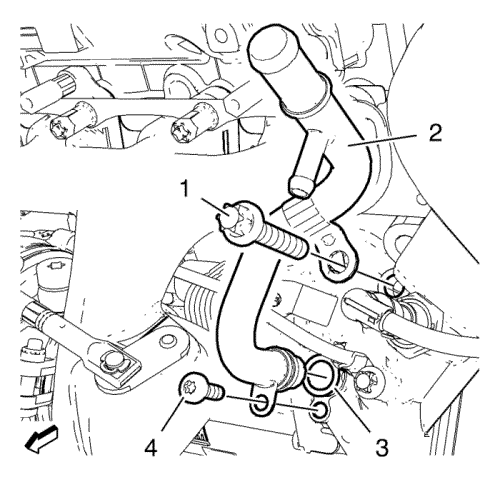

- Отвернуть болт (1) радиатора моторного масла.
- Отвернуть болт (4) впускной трубки радиатора моторного масла.
- Снять подводящую трубку (2) масляного радиатора двигателя и уплотнительное кольцо (3).
Процедура установки
- Установить подводящую трубку (2) масляного радиатора двигателя с НОВЫМ уплотнительным кольцом (3).
- Вкрутить болт (1) масляного радиатора двигателя.
Осторожно: См. Предупреждение о крепежных деталях во введении.
- Завернуть болт (4) впускной трубки масляного радиатора и затянуть его с моментом затяжки 10 Н·м (89 фунт дюйм).
- Затянуть болт (1) масляного радиатора двигателя моментом 20 Н·м (15 фунт-фут).
- Подключить шланг (2) отвода охлаждающей жидкости из турбокомпрессора к подводящей трубке масляного радиатора двигателя.
- Установить хомут (3) шланга трубки отвода охлаждающей жидкости от турбокомпрессора.
- Вкрутить болт (1) трубки отвода охлаждающей жидкости от турбокомпрессора и затянуть моментом 10 Н·м (89 фунто-дюймов).
- Подключить подводящий шланг масляного радиатора двигателя к подводящей трубке масляного радиатора двигателя. См.
Замена подводящего шланга маслорадиатора двигателя : 1.4L LUH и LUJ .
- Установите трехходовой каталитический нейтрализатор с подогревом. См.
Замена трехступенчатого каталитического нейтрализатора с подогревом : 1.4L LUH и LUJ .
- Долить охлаждающую жидкость. См. Система охлаждения Слив и заправка .
