Captiva

Головка цилиндров Замена - С правой стороны

Специальный инструмент

j-45059 Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять вторичную приводную цепь правого распредвала. См. Замена вторичной промежуточной приводной цепи ГРМ - Правая сторона .
2. Убрать в сторону насос тормозного усилителя.
3. Снять каталитический нейтрализатор. См. Замена каталитического нейтрализатора - правая сторона : LF1 .

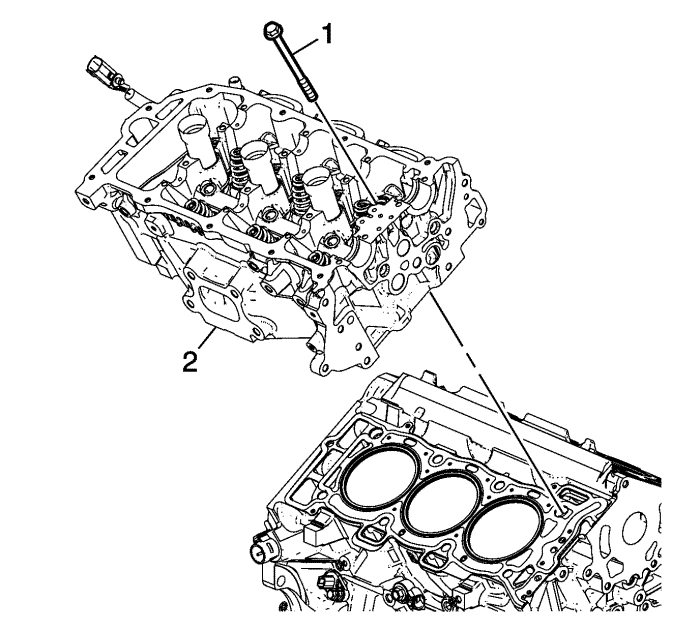

4. Открутить болты (1) правой головки цилиндров.
5. Снять правую головку цилиндров (2).
6. Отсоединить и убрать в сторону провод массы и жгут проводов.

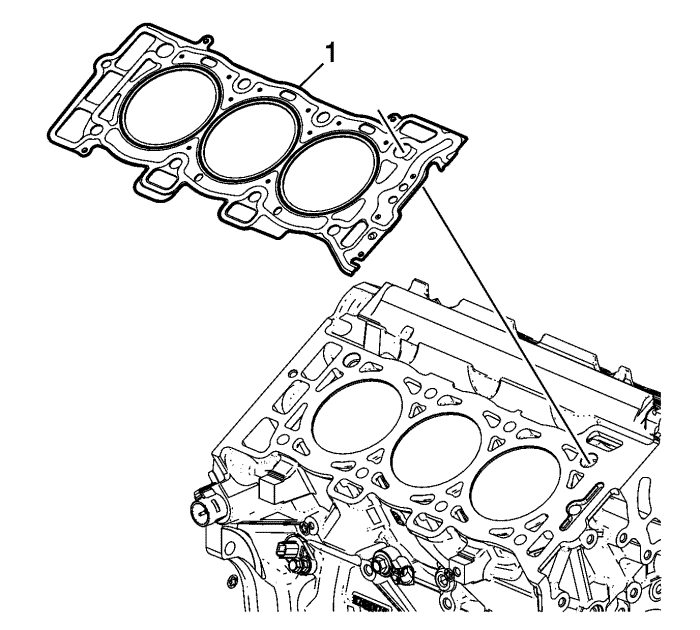

7. Снять и утилизировать прокладку головки цилиндров (1).
8. Очистите и осмотрите уплотнительные поверхности головки цилиндров и блока цилиндров. См. Осмотр и очистка головки цилиндров и Чистка и проверка блока цилиндров .
9. При необходимости разобрать головку цилиндров. См. Демонтаж головки цилиндров : LF1 или LFW .
10. Переоборудовать детали, если это необходимо.

1. Удостоверьтесь, что стопорные штифты головки цилиндров надежно закреплены в боковой части платформы блока цилиндров.
2. Установить НОВУЮ прокладку (1) правой головки цилиндров, используя для удерживания установочные штифты на верхней поверхности блока цилиндров.



3. Выровнять правую головку цилиндров (2) по установочным штифтам на верхней поверхности блока цилиндров.
4. Установить правую головку цилиндров на место на верхнюю поверхность блока цилиндров.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".





Примечание:

•	НЕ ДОПУСКАЙТЕ попадания масла на болт головки цилиндров.

•	НЕ ДОПУСКАЙТЕ повторного использования болтов головки цилиндров.

5. Завернуть НОВЫЕ болты M11 (1) в головку цилиндров.

5.1.	Затянуть болты M11 в головке цилиндров на первом этапе с моментом затяжки 30 Н·м (22 фунт фут).

5.2.	Затянуть болты M11 в головке цилиндров на втором этапе по порядку дополнительно на угол 150 градусов , используя угломер j-45059.

6. Завернуть НОВЫЙ болт M8 (2) в головку цилиндров.

6.1.	Затянуть болт M8 в головке цилиндров на первом этапе с моментом затяжки 15 Н·м (11 фунт фут).

6.2.	Затянуть болт M8 в головке цилиндров на втором этапе дополнительно на угол 75 градусов, используя угломер j-45059.

7. Установить вторичную приводную цепь правого распредвала. См. Замена вторичной промежуточной приводной цепи ГРМ - Правая сторона .
8. Установите выпускной коллектор. См. Замена каталитического нейтрализатора - правая сторона : LF1
9. Установить крышку распредвала. См. Крышка распределительного вала Замена - Правая сторона .
