Captiva

Головка цилиндров Замена - Слева

Специальный инструмент

j-45059 Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять вторичную приводную цепь левого распредвала. См. Замена вторичной промежуточной приводной цепи ГРМ - Левая сторона .
2. Снимите топливного насоса. См. Замена топливного насоса .
3. Снять каталитический нейтрализатор. См. Замена каталитического нейтрализатора - левая сторона : LF1 .
4. Снимите трубку индикатора уровня масла. См. Замена трубки указателя уровня масла .

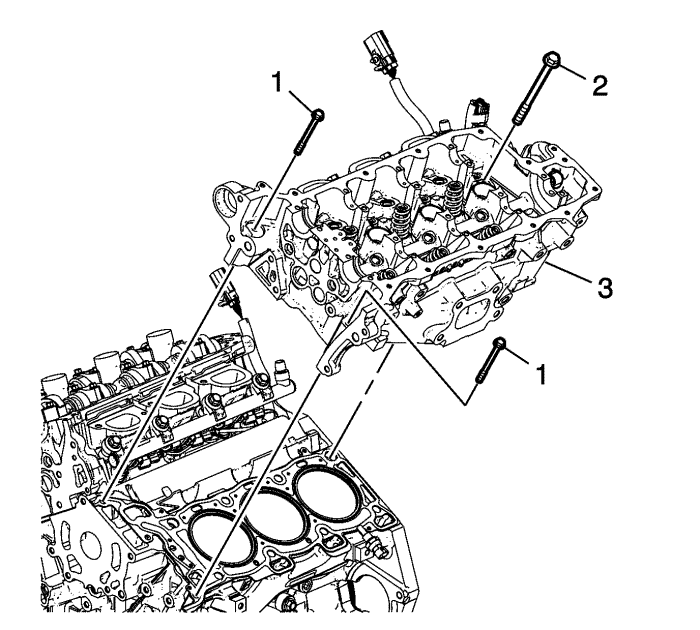

5. Открутить 2 передних болта M8 (1) левой головки цилиндров.
6. Открутить болты (2) левой головки цилиндров.
7. Снять левую головку цилиндров (3).
8. Открутить болт провода массы и снять провод массы.
9. При необходимости отсоединить и убрать в сторону жгут проводов.

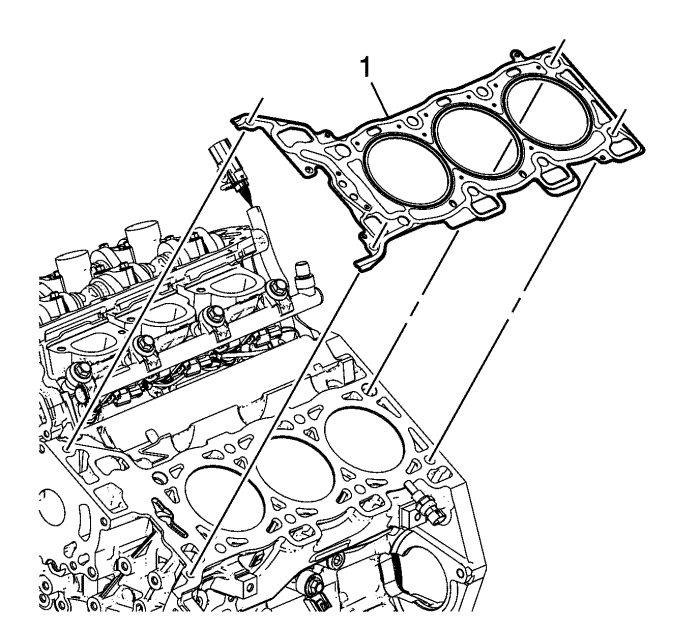

10. Снять и выбросить прокладку (1) левой головки цилиндров.
11. Очистите и осмотрите уплотнительные поверхности головки цилиндров и блока цилиндров. См. Осмотр и очистка головки цилиндров и Чистка и проверка блока цилиндров .
12. Переоборудовать детали, если это необходимо. См. Демонтаж головки цилиндров : LF1 или LFW

1. Удостоверьтесь, что стопорные штифты головки цилиндров надежно закреплены в боковой части платформы блока цилиндров.
2. Установить НОВУЮ прокладку (1) левой головки цилиндров, используя для удерживания установочные штифты на верхней поверхности блока цилиндров.



3. Выровнять левую головку цилиндров (3) по установочным штифтам на верхней поверхности блока цилиндров.
4. Установить левую головку цилиндров на место на верхнюю поверхность блока цилиндров.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".





Примечание:

•	НЕ ДОПУСКАЙТЕ попадания масла на болт головки цилиндров.

•	НЕ ДОПУСКАЙТЕ повторного использования болтов головки цилиндров.

5. Завернуть НОВЫЕ болты M11 (1) в головку цилиндров.

5.1.	Затянуть болты M11 в головке цилиндров на первом этапе с моментом затяжки 30 Н·м (22 фунт фут).

5.2.	Затянуть болты M11 в головке цилиндров на втором этапе по порядку дополнительно на угол 150 градусов , используя угломер j-45059.

6. Завернуть 2 НОВЫХ передних левых болта M8 (2) в головку цилиндров.

6.1.	Затянуть болты M8 в головке цилиндров на первом этапе с моментом затяжки 15 Н·м (11 фунт фут).

6.2.	Затянуть болты M8 в головке цилиндров на втором этапе по порядку дополнительно на угол 75 градусов, используя угломер j-45059.

7. Установить вторичную приводную цепь левого распредвала. См. Замена вторичной промежуточной приводной цепи ГРМ - Левая сторона .
8. Установить крышку распредвала. См. Крышка распределительного вала Замена - Левая сторона .
9. Установить топливный насос . См. Замена топливного насоса .
10. Установить генератор. См. Замена генератора : LNQ → LF1 → LE5 .
11. Установите выпускной коллектор. См. Замена каталитического нейтрализатора - левая сторона : LF1 .
12. Установите новую трубку указателя уровня масла. См. Замена трубки указателя уровня масла .
