Замена турбонагнетателя
Специальный инструмент
en-49942 Удерживающий ключ
Эквивалентные местные инструменты см. Специальный инструмент .
Процедура демонтажа
- Откройте капот.
- Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
- Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
- Снять выпускной воздуховод воздушного фильтра. См.
Выпускной воздуховод воздушного фильтра Замена : 1.4L LUH и LUJ .
- Отсоединить трубку принудительной вентиляции картера от турбокомпрессора. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
- Снять термозащитный щиток выпускного коллектора. См.
Термозащитный щиток выпускного коллектора Замена : Дизельный двигатель 2.0 л LNP → 1.4L LUH и LUJ → 1.6 л LDE, LXV, 1.8 л 2H0 и LUW → 2.0 л дизельный LLW .

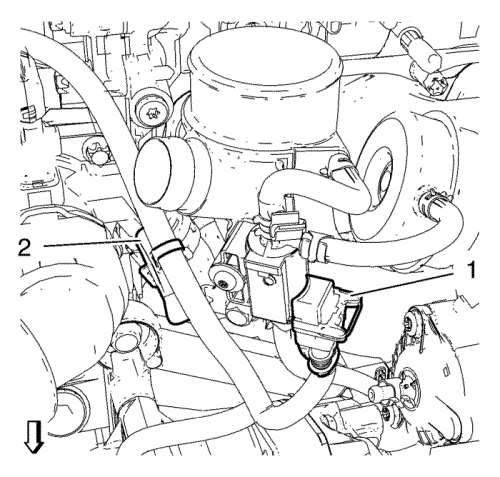

- Отсоединить разъем жгута проводов (1) электромагнитного регулирующего клапана перепускной заслонки турбокомпрессора и освободить из зажима (2) жгут проводов.

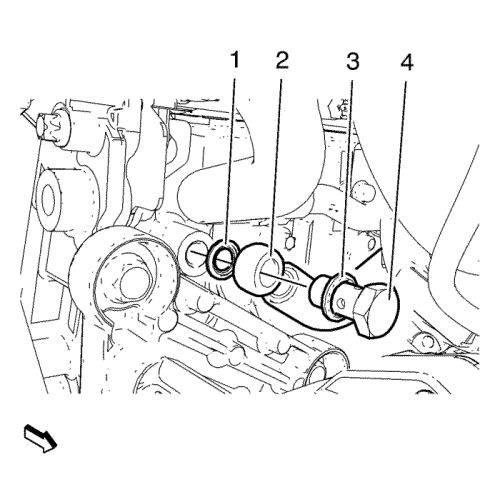

- Отвернуть полый винт (4) подающего маслопровода турбонагнетателя.
- Снять и УДАЛИТЬ В ОТХОДЫ 2 уплотнительных кольца (1) и (3).
- Выкрутить болт (5) подающего маслопровода турбокомпрессора.
Примечание: Закройте отверстие для винта в турбокомпрессоре, чтобы не допустить его загрязнения.
- Снять подающий маслопровод турбонагнетателя (2).
- Ослабьте хомут и снимите возвратный шланг охлаждающей жидкости турбокомпрессора (6) с приемной трубки охладителя масла.
- Вывернуть болт (7) возвратной трубки охлаждающей жидкости турбокомпрессора.
- Снимите впускной воздушный шланг охладителя нагнетаемого воздуха с турбокомпрессора. См. Замена впускного пневмошланга охладителя нагнетаемого воздуха .

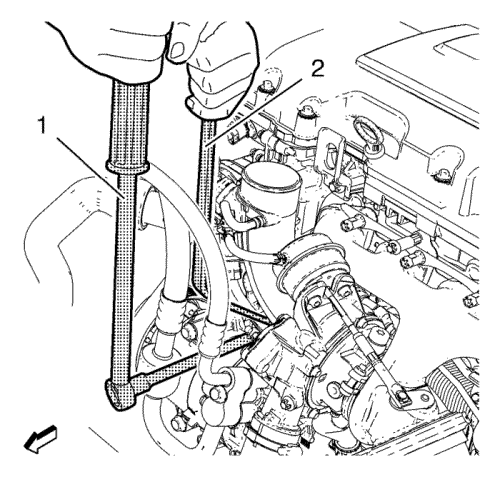

- Установить удерживающий ключ en-49942 (2) питательную трубку охлаждающей жидкости турбокомпрессора. Вставить гаечный ключ с трещоткой (1) вместе с удлинителем через удерживающий ключ en-49942 в полый винт подающей трубки охлаждающей жидкости турбокомпрессора.
Примечание. Удерживающий ключen-49942 (2) необходимо установить на питательную трубку охлаждающей жидкости турбокомпрессора, как показано на рисунке. Удерживающий ключ необходимо установить, чтобы не скрутить подающую трубку охлаждающей жидкости турбокомпрессора во время процедуры отворачивания.
- Слегка отвернуть полый винт питательной трубки охлаждающей жидкости турбокомпрессора ключом с трещоткой и с удлинителем (1).
- Отвернуть полый винт трубопровода подачи охлаждающей жидкости турбонагнетателя.
- Снять и УДАЛИТЬ В ОТХОДЫ 2 уплотнительных кольца.
- Снимите трехходовой каталитический нейтрализатор с подогревом. См.
Замена трехступенчатого каталитического нейтрализатора с подогревом : 1.4L LUH и LUJ .

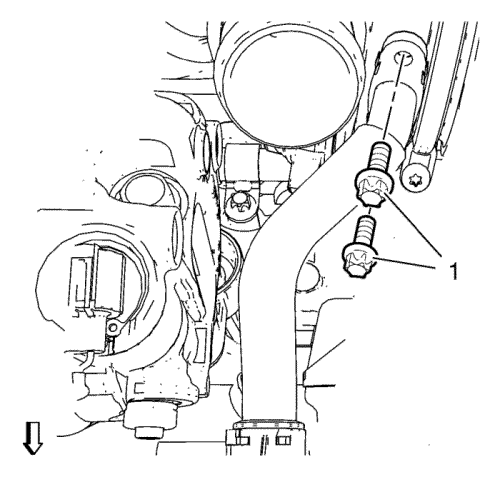

- Отверните 2 болта (1) возвратного маслопровода от турбокомпрессора.
- Снять возвратный маслопровод с турбокомпрессора.
- Снять и УДАЛИТЬ В ОТХОДЫ уплотнение.
- Снять и УДАЛИТЬ В ОТХОДЫ 8 гаек (1) турбокомпрессора.

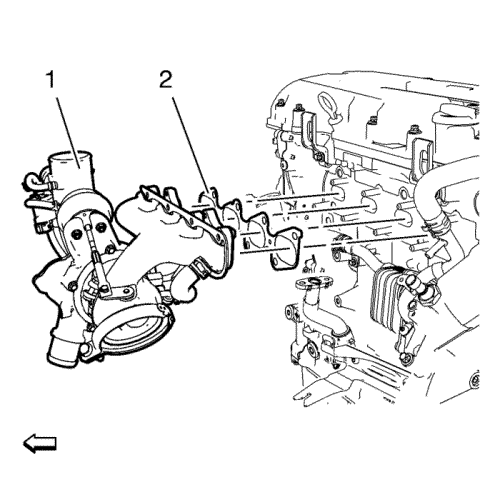

- Снять турбокомпрессор в сборе (1).
- Снять и ВЫБРОСИТЬ уплотнение турбокомпрессора (2).
- Снимите сборочные детали с турбокомпрессора, если необходимо. См. Разборка турбонагнетателя .
- Если турбокомпрессор будет использоваться повторно, см. Турбонагнетатель Чистка и проверка .
Процедура установки
- Установите сборочные детали на турбокомпрессоре, если необходимо. См. Узел турбокомпрессора .
- Очистить уплотнительные поверхности.
- Установить НОВОЕ уплотнение турбонагнетателя.
- Установите узел турбокомпрессора (1).
- Установите 8 НОВЫХ гаек турбокомпрессора (1).
Осторожно: См. Предупреждение о крепежных деталях во введении.
Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.
- Затянуть 8 гаек турбокомпрессора, следуя показанной на рисунке последовательности, до 8 Н·м (71 фунт-дюйм).
- Повторите порядок затяжки, чтобы обеспечить надлежащую затяжку всех гаек турбокомпрессора.
- Установите НОВУЮ прокладку и 2 болта (1) возвратного маслопровода турбокомпрессора и затяните их до момента затяжки 8 Н·м (71 фунт-дюйм).
- Установите трехходовой каталитический нейтрализатор с подогревом. См.
Замена трехступенчатого каталитического нейтрализатора с подогревом : 1.4L LUH и LUJ .
- Установите трубку подачи охлаждающей жидкости на блок цилиндров. Используйте следующую процедуру:
• | Установите НОВОЕ кольцевое уплотнение (3) на полый винт питательной трубки охлаждающей жидкости турбокомпрессора (4). |
• | Установить полый винт подающей трубки охлаждающей жидкости турбокомпрессора с уплотнительным кольцом на подающую трубку охлаждающей жидкости турбокомпрессора (2). |
• | Установите НОВОЕ кольцевое уплотнение (1) на полый винт питательной трубки охлаждающей жидкости турбокомпрессора. |
• | Установить на двигатель полый винт подающей трубки охлаждающей жидкости турбокомпрессора с подающей трубкой охлаждающей жидкости турбокомпрессора и 2 уплотнительными кольцами. |
Примечание: Удерживающий ключ en-49942 следует установить перпендикулярно, как показано на иллюстрации, чтобы обеспечить правильное монтажное положение питающего шланга охлаждающей жидкости турбокомпрессора.
- Установить удерживающий ключ en-49942 (2) питательную трубку охлаждающей жидкости турбокомпрессора. Вставить гаечный ключ с трещоткой (1) вместе с удлинителем через удерживающий ключ en-49942 в полый винт подающей трубки охлаждающей жидкости турбокомпрессора.
Примечание: Удерживающий ключ en-49942 (2) необходимо установить на питательную трубку охлаждающей жидкости турбокомпрессора, как показано на рисунке. Удерживающий ключ необходимо установить, чтобы не скрутить подающую трубку охлаждающей жидкости турбокомпрессора во время процедуры затяжки.
- Завернуть полый винт подающей трубки охлаждающей жидкости турбокомпрессора ключом с трещоткой и с удлинителем (1) и затянуть его с моментом 30 Н·м (22 фунт-фута).
- Подсоедините впускной воздушный шланг охладителя нагнетаемого воздуха к турбокомпрессору. См. Замена впускного пневмошланга охладителя нагнетаемого воздуха .
- Установите болт (7) трубки возврата охлаждающей жидкости турбокомпрессора и затяните его до момента затяжки 8 Н·м (71 фунт-дюйм).
- Установите возвратный шланг (6) охлаждающей жидкости турбокомпрессора на приемную трубку маслорадиатора.
- Установите хомут шланга возврата охлаждающей жидкости турбокомпрессора.
- Установите питающий маслопровод турбокомпрессора (2) на маслорадиатор и турбокомпрессор.
- Установите винт (5) трубки подачи масла в турбокомпрессор.
- Установить пустотелый винт (4) подающего маслопровода турбокомпрессора и установить 2 НОВЫХ уплотнительных кольца (1) и (3), затянуть его до 30 Н·м (22 фунт-фут).
- Заверните болт питательного маслопровода турбокомпрессора до момента затяжки 10 Н·м (89 фунт-дюйм).
- Присоединить разъем жгута проводов (1) электромагнитного регулирующего клапана перепускной заслонки турбокомпрессора и закрепить в зажиме (2) жгут проводов.
- Установить термозащитный щиток выпускного коллектора. См.
Термозащитный щиток выпускного коллектора Замена : Дизельный двигатель 2.0 л LNP → 1.4L LUH и LUJ → 1.6 л LDE, LXV, 1.8 л 2H0 и LUW → 2.0 л дизельный LLW .
- Подсоедините трубку принудительной вентиляции картера к турбокомпрессору. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
- Установите выпускной воздуховод воздушного фильтра. См.
Выпускной воздуховод воздушного фильтра Замена : 1.4L LUH и LUJ .
- Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
- Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
- Закройте капот.
