Subaru Impreza 2008 Руководство по ремонту и техническому обслуживанию для СТО

Узел фары
СНЯТИЕ
ОСТОРОЖНО:
• Запрещается выполнять работы с влажными руками.
• В цепи фар с лампами высокой интенсивности свечения проходит очень высокое напряжение. Перед началом работ убедитесь в том, что электропитание отключено.
1) Отсоедините провод массы от аккумулятора.
2) Снимите канал воздухозаборника. (При снятии лампы правой фары).
3) Снимите передний бампер. «См. EI-27, СНЯТИЕ, Передний бампер.»
4) Отсоедините разъемы жгута проводов.
5) Отверните пять болтов, отсоедините фиксатор и снимите узел фары.
УСТАНОВКА
Установка производится в порядке, обратном порядку снятия.

РАЗБОРКА
БАЛЛАСТНОЕ СОПРОТИВЛЕНИЕ ФАРЫ С ЛАМПОЙ ВЫСОКОЙ ИНТЕНСИВНОСТИ СВЕЧЕНИЯ
ОСТОРОЖНО:
• Запрещается выполнять работы с влажными руками.
• В цепи фар с лампами высокой интенсивности свечения проходит очень высокое напряжение. Перед началом работ убедитесь в том, что электропитание отключено.
• Не оставляйте фару без балластного сопротивления на длительное время. Пыль, влага и т.п., проникающие в фару, влияют на ее эксплуатационные характеристики.
1) Отсоедините провод массы от аккумулятора.
2) Снимите узел фары. «См. LI-18, СНЯТИЕ, Узел фары.»
3) Снимите заднюю крышку.
4) Отсоедините разъем жгута проводов.
5) Отсоедините разъем жгута проводов, ослабьте винты и снимите накладку балластного сопротивления.
6) Отсоедините разъем от балластного сопротивления фары.
СБОРКА
1. БАЛЛАСТНОЕ СОПРОТИВЛЕНИЕ
ФАРЫ С ЛАМПОЙ ВЫСОКОЙ ИНТЕНСИВНОСТИ СВЕЧЕНИЯ
Установка производится в порядке, обратном порядку снятия.
ОСТОРОЖНО:
• Перед установкой накладки балластного сопротивления обязательно установите прокладку.
• После установки балластного сопротивления на автомобиль, отрегулируйте пучок света фар.
ПРИМЕЧАНИЕ:
Установите рассеиватель по центру удлиненного отверстия перед установкой балластного сопротивления. Таким образом будет легче отрегулировать пучок света фар.

РЕГУЛИРОВКА
1. РЕГУЛИРОВКА ПУЧКА СВЕТА ФАР
ОСТОРОЖНО:
Перед началом регулировки уровня светового пучка фар выключите освещение. Если освещение необходимо для проверки направления светового пучка фар, не держите его включенным более двух минут.
ПРИМЕЧАНИЕ:
Перед проверкой уровня светового пучка фар убедитесь в следующем:
• Участок вокруг фары не имеет повреждений или каких-либо иных деформаций.
• Автомобиль установлен на ровной поверхности.
• Давление воздуха в шинах нормативное.
• Топливный бак автомобиля полностью заполнен.
1) Несколько раз качните автомобиль для нормализации подвески.
2) Убедитесь, что место водителя занято.

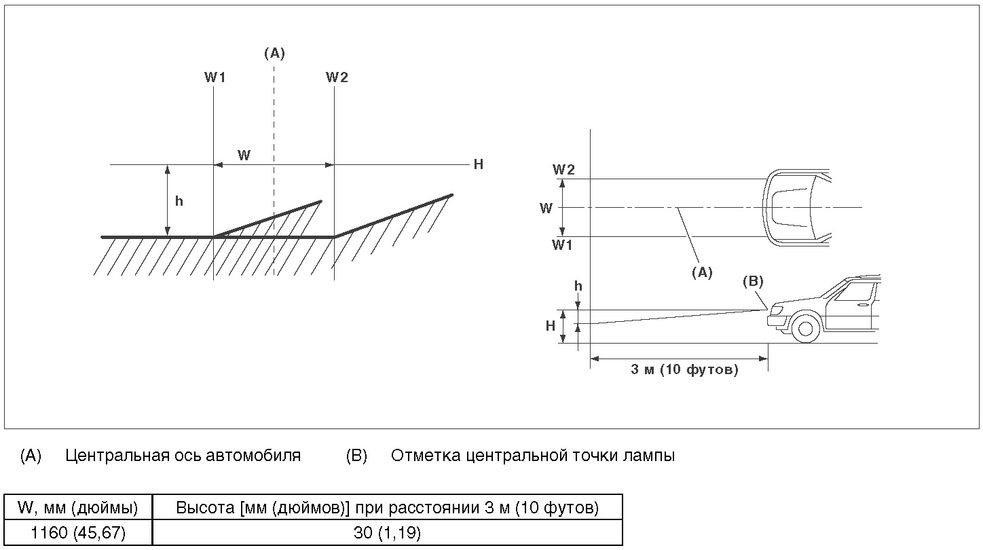

3) Измерьте расстояние между центральными точками фар ближнего света и высоту центральной точки лампы.
4) Включите фары, а затем отрегулируйте форму луча ближнего света.
ПРИМЕЧАНИЕ:
• Для автомобилей с ручной регулировкой уровня светового пучка фар, установите переключатель уровня светового пучка фар в положение “0”.
• Отрегулируйте пучок света вначале по вертикали, затем по горизонтали.

Настоящее руководство используется при осуществлении технического обслуживания, ремонта или диагностики автомобилей Subaru IMPREZA. Модели, к которым применяется настоящее руководство: GH***** 2008 М. Г.
В настоящем руководстве содержится самая последняя информация, доступная на момент издания. Изменения в технических характеристиках, методиках и т.д. могут производиться без предварительного уведомления.
