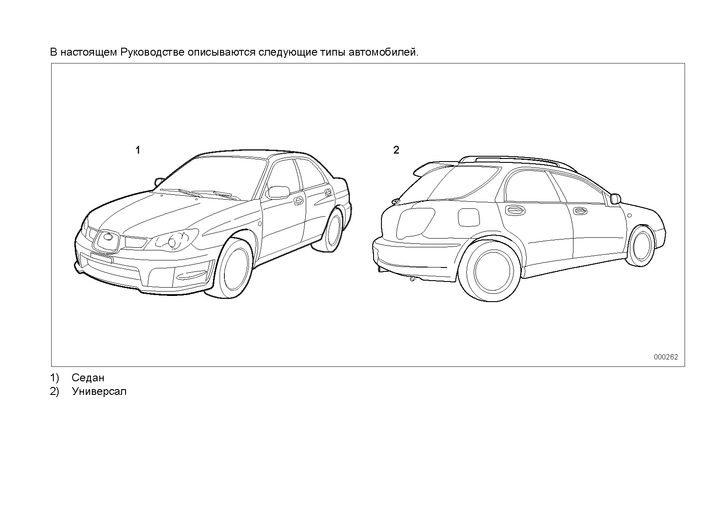

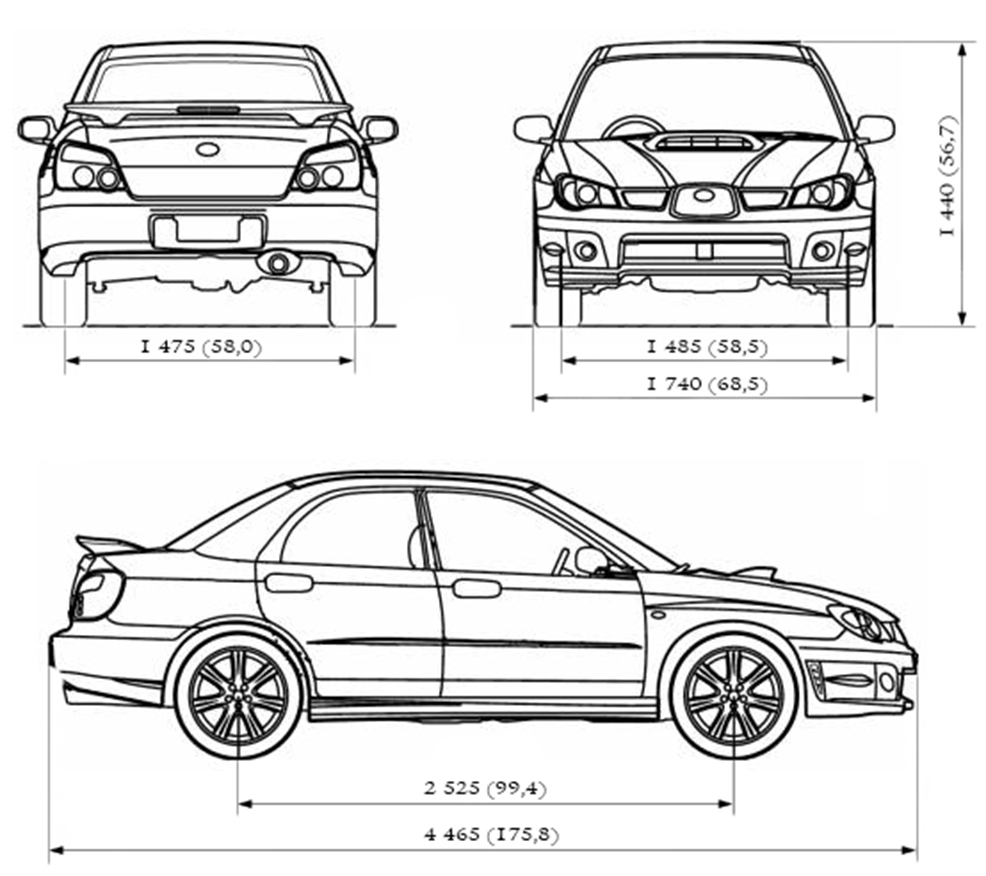

Subaru Impreza 2007 Руководство по эксплуатации

Передняя тормозная колодка
СНЯТИЕ
1) Поднимите автомобиль и снимите передние колеса.
2) Отверните болт суппорта тормоза.
3) Поднимите корпус суппорта и подоприте его.
ПРИМЕЧАНИЕ: Не отсоединяйте тормозной шланг от корпуса суппорта.
4) Снимите колодку.
УСТАНОВКА
1) Нанесите на фиксатор колодки тонкий слой дисульфид-молибденовой смазки Molykote M7439 (Деталь № 003602001) или смазку, входящую в комплект колодки.
2) Нанесите на обе стороны внутренней прокладки тормозной колодки тонкий слой дисульфид-молибденовой смазки Molykote AS880N (Деталь № K0777YA010) или смазку, входящую в комплект колодки.
3) Установите колодку на суппорт.
4) Установите корпус суппорта на суппорт. Момент затяжки: 14-дюймовые колеса 37 Нм (3,8 кгс-м, 27,3 фунт-сила-фут) Кроме 14-дюймовых колес 27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)
ПРОВЕРКА
Проверьте толщину колодки

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки обоих колеси с обеих сторон комплектом.
• Замените фиксаторы колодок, если они деформированы или изношены.
• На внутренней тормозной колодке дискового тормоза установлен индикатор износа. Если колодка изнашивается до предельно допустимой толщины, конец индикатора износа соприкасается с тормозным диском, и при вращении колеса издает резкий звук. Если появляется такой звук, замените колодку.
• Замените колодку, если на ней имеются следы масла или смазки.

Передний тормозной диск
СНЯТИЕ
1) Поднимите автомобиль и снимите передние колеса.
2) Снимите корпус суппорта и суппорт с поворотного кулака и подвесьте их к стойке на про- волоке.
3) Снимите тормозной диск.
ПРИМЕЧАНИЕ: Если снять тормозной диск со ступицы затруднительно, вкрутите 8-мм болт в резьбу диска, а затем снимите тормозной диск.
4) Удалите грязь и инородные предметы с узла корпуса суппорта и суппорта.
УСТАНОВКА
1) Установите тормозной диск.
2) Установите корпус суппорта и суппорт на поворотный кулак.
Момент затяжки: 80 Нм (8,2 кгс-м, 59 фунт-сила-фут)
3) Установите передние колеса.
ПРОВЕРКА
1) Перед проверкой биения тормозного диска, проверьте люфт подшипника переднего колеса и биение ступицы.
2) Закрепите тормозной диск, затянув пять гаек колеса.
3) Установите циферблатный индикатор на расстоянии 10 мм (0,39 дюйма) от края внешней окружности тормозного диска. Поверните тормозной диск, чтобы проверить биение. Если биение тормозного диска превышает нормативный предел, замените тормозной диск новым. Предельное значение биения диска: 0,05 мм (0,0020 дюйма)
4) Установите микрометр на расстоянии 10 мм (0,39 дюйма) от края внешней окружности тормозного диска и измерьте толщину тормозного диска. Если толщина тормозного диска превышает нормативный предел, замените тормозной диск новым.

Нормативное значение / Предельное значение / Внешний диаметр тормозного диска / Толщина тормозного диска / мм (дюймов)
14″/ 24 (0,94) / 22 (0,87) / 260 (10,24)
15″/ 24 (0,94) / 22 (0,87) / 277 (10,91)
16″/ 24 (0,94) / 22 (0,87) / 294 (11,57)
