Subaru Impreza 2009 Руководство по эксплуатации

с бензиновыми двигателями: EL154 1.5 л (1498 см³) 110-107 л.с./108-105 bhp/81-79 кВт, EJ204 2.0 л (1994 см³) 150-160 л.с./148-158 bhp/110-118 кВт, турбированными EJ255/EJ257 WRX/STI 2.5 л (2457 см³) 227-309 л.с./224-305 bhp/167-227 кВт; технические характеристики, размеры кузова, устройство, обслуживание, диагностика, особенности конструкции. Инструкция пользователя Субару Импреза легковой автомобиль с кузовами седан модели GE/GV и пятидверный хэтчбек модели GH/GR третьего поколения выпуска с 2007 по 2011 год читать онлайн, скачать

Subaru Impreza 2008 модельный год руководство по ремонту Здесь

загрузка...

Видео Subaru Impreza замена фильтра салона и воздушного / how to replace cabin filter and air filter element (Субару Импреза 07-11)

Subaru Impreza GD / GG (Субару Импреза 2007-2011) общая информация

Subaru Impreza GE/GV/GH/GR (Субару Импреза 2007-2011)

Фильтр кондиционера
ЗАМЕНА
1) Снимите демпфер отделения для перчаток.
2) Снимите стопоры и потяните вперед узел крышки отделения для перчаток, чтобы снять его.
3) Высвободите лапки и снимите фильтр кондиционера.
4) Установка производится в порядке, обратном порядку снятия.

Фильтрующий элемент воздушного фильтра
Фильтрующий элемент воздушного фильтра работает как сетчатый фильтр. При повреждении фильтрующей поверхности элемента или его отсутствии увеличивается износ двигателя и укорачивается срок его службы. Фильтрующий элемент воздушного фильтра не требует очистки или промывки.

Замена фильтрующего элемента воздушного фильтра
Модели без турбонаддува
1. Отсоедините разъем, закрепленный на верхней части корпуса воздушного фильтра.
2. Ослабьте винт хомута и отсоедините воздуховод от корпуса воздушного фильтра.
3. Отстегните два фиксатора, удерживающие крышку корпуса воздушного фильтра.
4. Откройте крышку корпуса воздушного фильтра и снимите фильтрующий элемент воздушного фильтра.
5. Протрите внутреннюю поверхность крышки и корпуса воздушного фильтра влажной тканью и установите новый фильтрующий элемент.
6. Чтобы установить крышку корпуса воздушного фильтра, введите три выступа на крышке воздушного фильтра в пазы на крышке корпуса воздушного фильтра и защелкните две стяжные защелки на крышке корпуса воздушного фильтра.

Модели с турбонаддувом
1. При помощи отвертки снимите фиксаторы канала воздухозаборника, а затем снимите воздухозаборник.
2. Отсоедините разъем, закрепленный на верхней части корпуса воздушного фильтра.
3. Отстегните два фиксатора, удерживающие крышку корпуса воздушного фильтра.
4. Откройте крышку корпуса воздушного фильтра и снимите фильтрующий элемент воздушного фильтра.
5. Протрите внутреннюю поверхность крышки и корпуса воздушного фильтра влажной тканью и установите новый фильтрующий элемент.
6. Чтобы установить крышку корпуса воздушного фильтра, введите три выступа на крышке корпуса воздушного фильтра в пазы на корпусе воздушного фильтра и защелкните два фиксатора на крышке корпуса воздушного фильтра.
Не допускайте работы двигателя без фильтрующего элемента воздушного фильтра. Он не только обеспечивает фильтрацию наружного воздуха, но и служит пламегасителем при обратных вспышках двигателя. Отсутствие фильтрующего элемента воздушного фильтра при обратных вспышках двигателя может привести к пожару.
При замене фильтрующего элемента воздушного фильтра мы рекомендуем Вам использовать оригинальный фильтрующий элемент SUBARU. Использование не оригинального фильтрующего элемента может отрицательно сказаться на работе двигателя.

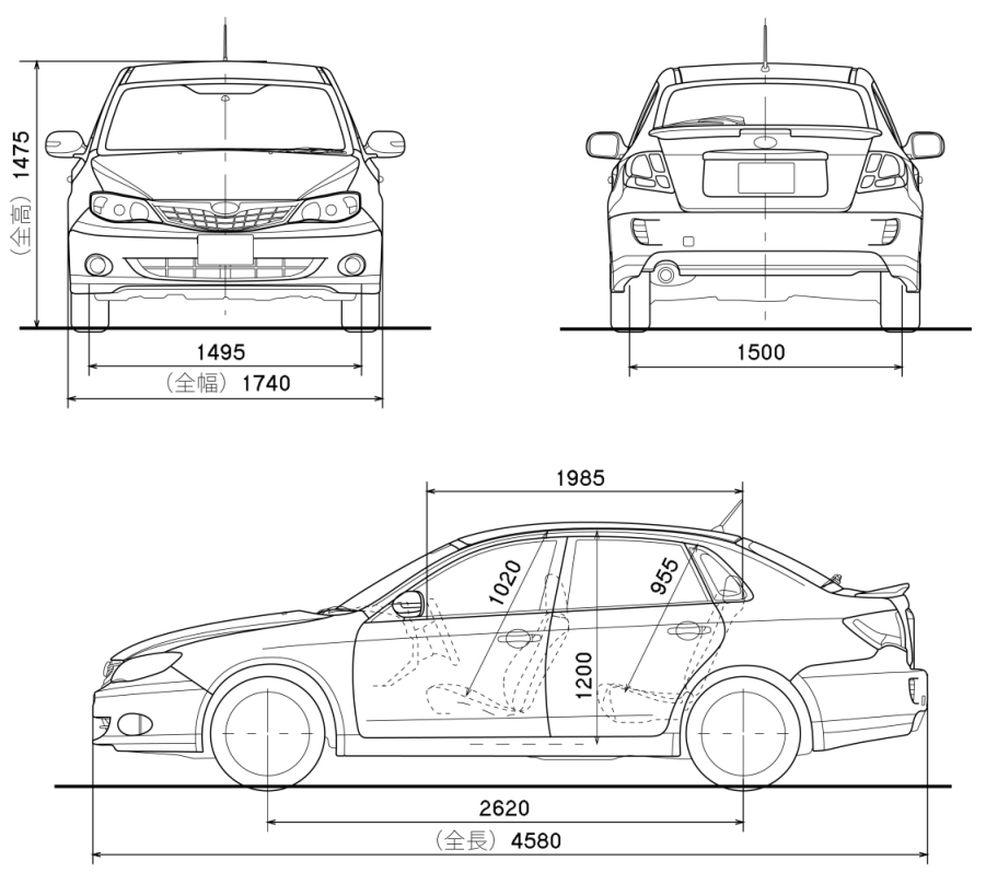

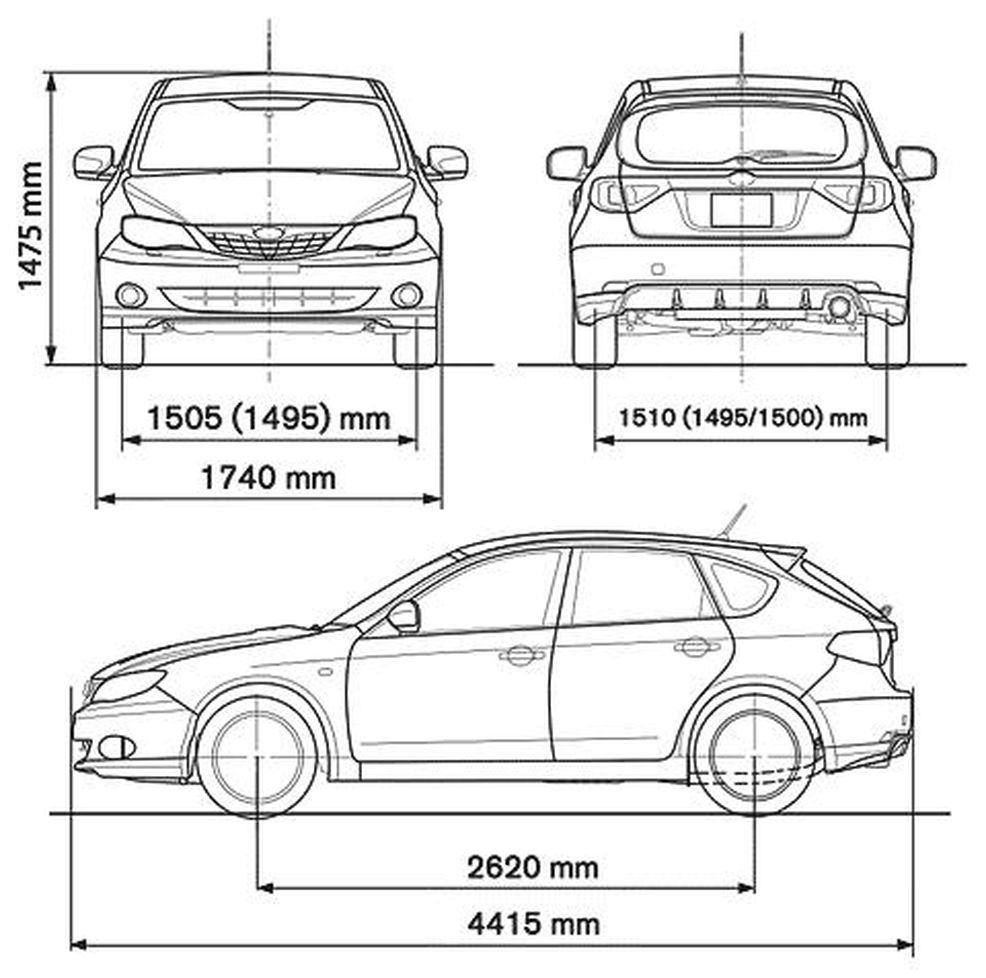

Subaru Impreza GE/GV/GH/GR салон (Субару Импреза 2007-2011)Габаритные размеры Субару Импреза седан 2007-2011 (dimensions Subaru Impreza GE/GV)Габаритные размеры Субару Импреза хэтчбек 2007-2011 (dimensions Subaru Impreza GH/GR)

Основные технические характеристики (General technical specifications) Subaru Impreza R хэтчбек модели PX полноприводные AWD 2009 с мотором 2.0 л

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4415 (173.8 in)
2 Ширина (без/сложенные/с зеркалами) / Width 1740 (68.5 in)
3 Высота (загружен/пустой) / Height 1475 (58.1 in)
4 Колёсная база / Wheelbase 2620 (103.1 in)
5 Дорожный просвет (клиренс) / Ground clearance 155 (6.1 in)
6 Снаряжённая масса / Total (curb) weight 1365 (3010 lbs)
Полная масса / Gross (max.) weight 1890 (4167 lbs)
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, EJ204
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, Горизонтально-оппозитный, 16V, DOHC / Horizontally opposed, liquid cooled
9 Диаметр цилиндра / Bore 92.0 мм (3.62 in)
10 Ход поршня / Stroke 75.0 мм (2.95 in)
11 Объём / Engine displacement 1994 см³ (121.67 CID)
12 Система питания / Fuel supply, Aspiration Многоточечный впрыск топлива / Sequential Multi-port Electronic Fuel Injection
Атмосферный
13 Степень сжатия / Compression ratio 10.2:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 110 кВт (150 л.с./148 bhp) при 6400 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 196 Нм (145 lbs.-ft.) при 3200 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа / DSPD
17 КПП / Transmission type Двухдиапазонная МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Subaru Impreza 2009 Руководство по эксплуатации
  • Бензиновые двигатели: EL154 1.5 л (1498 см³) 110-107 л.с./108-105 bhp/81-79 кВт, EJ204 2.0 л (1994 см³) 150-160 л.с./148-158 bhp/110-118 кВт, турбированными EJ255/EJ257 WRX/STI 2.5 л (2457 см³) 227-309 л.с./224-305 bhp/167-227 кВт
  • Выпуск с 2007 года
  • Серия: «Owner Guide»
  • Год издания: 2008
  • Автор: Коллектив авторов
  • Издательство: «FUJI HEAVY INDUSTRIES LTD»
  • Формат: PDF
  • Страниц в книге: 497
  • Размер: 15.11 МБ
  • Язык: Русский
  • Количество электросхем: 1
