Mercedes Vito руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы

с дизельными двигателями: OM 611 DELA MQ3 2.2 CDI (2151 см³) 82 л.с. / 60 кВт, OM 611 DELA MQ4 2.2 CDI (2151 см³) 109 л.с. / 80 кВт и OM 611 DELA MQ5 2.2-литровыми CDI мощностью - 129 л.с. / 95 кВт, рабочим объемом - 2151 см³. Технические характеристики, контрольные размеры кузова. Мерседес-Бенц Вито V-Class первого поколения микроавтобусы комби / фургоны модели W638 - 108, 110, 112 выпуска с 1998 по 2004 год читать онлайн, скачать

загрузка...

Видео MB Vito замена топливного фильтра и как снять панель приборов (Мерседес Вито)

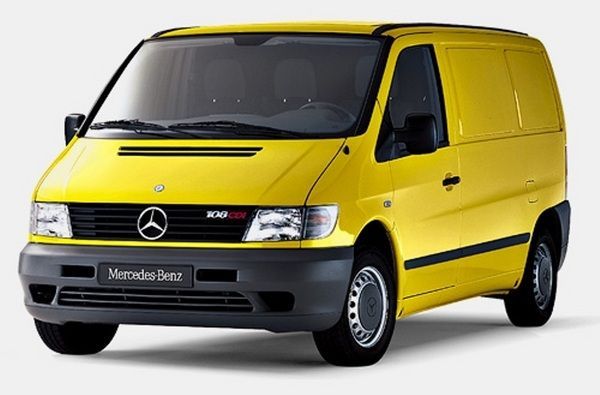

Mercedes-Benz Vito Mark I V-Klasse W638 108 CDI / 110 CDI / 112 CDI общая информация (Мерседес-Бенц Вито 1996-2004)

MB Vito W638 (Мерседес Вито 1996-2004)

Дизельные двигатели семейства ОМ 611 являются результатом модернизации предыдущего семейства двигателей ОМ 601. Наиболее важным отличием этих двигателей от предыдущих моделей является применение системы непосредственного впрыска дизельного топлива в цилиндры двигателя с использованием аккумулирующего топливного коллектора высокого давления (ТКВД).

Газораспределительный механизм включает в себя два распределительных вала, расположенных в ГБЦ (DOHC). Изменен вакуумный насос. В новых двигателях применен насос роторно-лопастного типа вместо поршневого насоса, при менявшегося ранее.

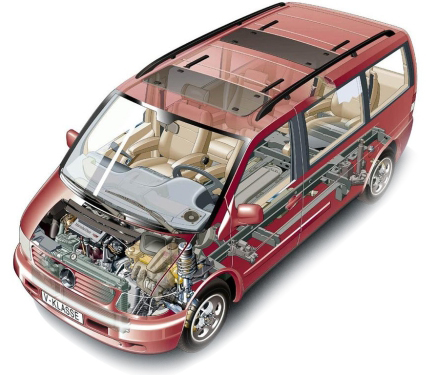

Салон Mercedes Vito W638

Модификации двигателя ОМ 611 различаются мощностью, крутящим моментом, давлением наддува и типом турбонагнетателя. Наименее мощный двигатель оснащен традиционным турбокомпрессором и имеет мощность 60 кВт (82 л.с.).

У более мощных модификаций применена турбина с регулируемым направляющим аппаратом, что дало возможность в зависимости от применяемого программного обеспечения блока управления двигателем получить мощность 80 и 95 кВт (109 и 129 л.с.).

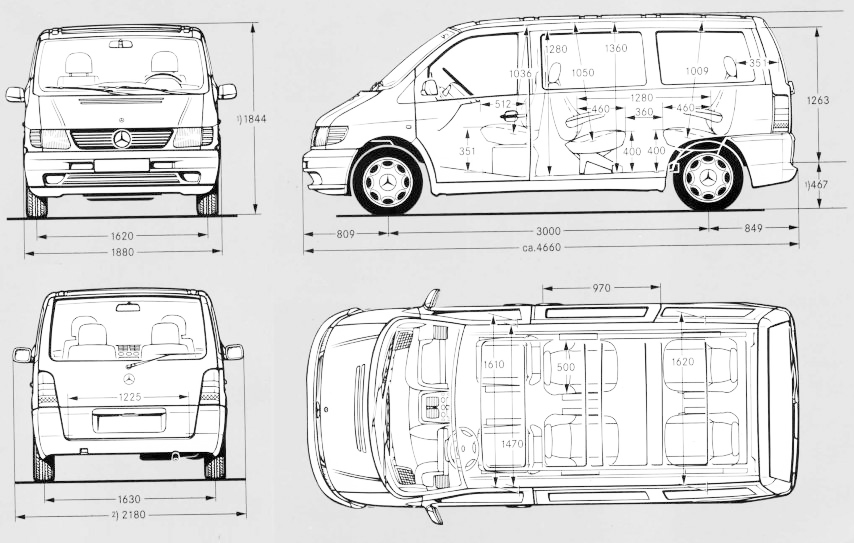

Габаритные размеры Мерседес Вито (dimensions Mercedes Vito W638)

Основные технические характеристики (General technical specifications) Mercedes Vito 112 CDI 1998 фургон 2.2 л

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4660
2 Ширина (без/сложенные/с зеркалами) / Width 1880/2190
3 Высота (загружен/пустой) / Height 1844-1878 - с рейлингами
4 Колёсная база / Wheelbase 3000
5 Дорожный просвет (клиренс) / Ground clearance 160
6 Снаряжённая масса / Total (curb) weight 1920
Полная масса / Gross (max.) weight 2700
Двигатель / Engine
7 Тип / Engine Type, Code Дизельный, жидкостного охлаждения, четырехтактный, OM611 DELA
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра / Bore 88.0 мм
10 Ход поршня / Stroke 88.4 мм
11 Объём / Engine displacement 2151 см³
12 Система питания / Fuel supply, Aspiration Система непосредственного впрыска с топливным коллектором высокого давления (ТКВД) Common Rail Diesel Injection (CDI)
Турбонаддув VTG и охлаждение наддувочного воздуха
13 Степень сжатия / Compression ratio 19.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 95 кВт (129 л.с./127 bhp) при 3800 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 300 Нм (221 ft·lb) при 1600-2400 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Гидротрансформатор
17 КПП / Transmission type АКПП 4 Автоматическая, четырёхступенчатая, гидромеханическая

О Книге

  • Название: Mercedes Vito руководство по эксплуатации, техническому обслуживанию и ремонту, электросхемы
  • Дизельные двигатели: OM 611 DELA MQ3 2.2 CDI (2151 см³) 82 л.с. / 60 кВт, OM 611 DELA MQ4 2.2 CDI (2151 см³) 109 л.с. / 80 кВт и OM 611 DELA MQ5 2.2-литровыми CDI мощностью - 129 л.с. / 95 кВт, рабочим объемом - 2151 см³
  • Выпуск с 1996 года
  • Серия: «Ремонт Автомобиля»
  • Год издания: 2009
  • Автор: Коллектив авторов
  • Издательство: «Автомастер»
  • Формат: PDF
  • Страниц в книге: 175
  • Размер: 129.4 МБ
  • Язык: Русский
  • Количество электросхем: 1
