Subaru Forester 2005 Руководство по эксплуатации

с бензиновыми двигателями: EJ201 2.0 л (1994 см³) 137 л.с./135 bhp/101 кВт, турбированным EJ205 2.0 л (1994 см³) 219 л.с./216 bhp/161кВт и EJ251 2.5 л (2457 см³) 152-167-173 л.с./150-165-171 bhp/112-123-127 кВт, турбированным EJ255 2.5 л (2457 см³) 217-227-238 л.с./214-224-235 bhp/160-167-175 кВт; технические характеристики, размеры кузова, устройство, обслуживание, диагностика, особенности конструкции. Инструкция пользователя Субару Форестер кроссовер с кузовами пятидверный универсал повышенной вместимости модели SG (2002-2008) второго поколения выпуска с 2002 по 2006 год до рестайлинга читать онлайн, скачать

Видео Subaru Forester замена масла в АКПП и замена ремня / timing belt, water pump (Субару Форестер 02-08)

Subaru Forester SG общая информация (Субару Форестер 2002-2008)

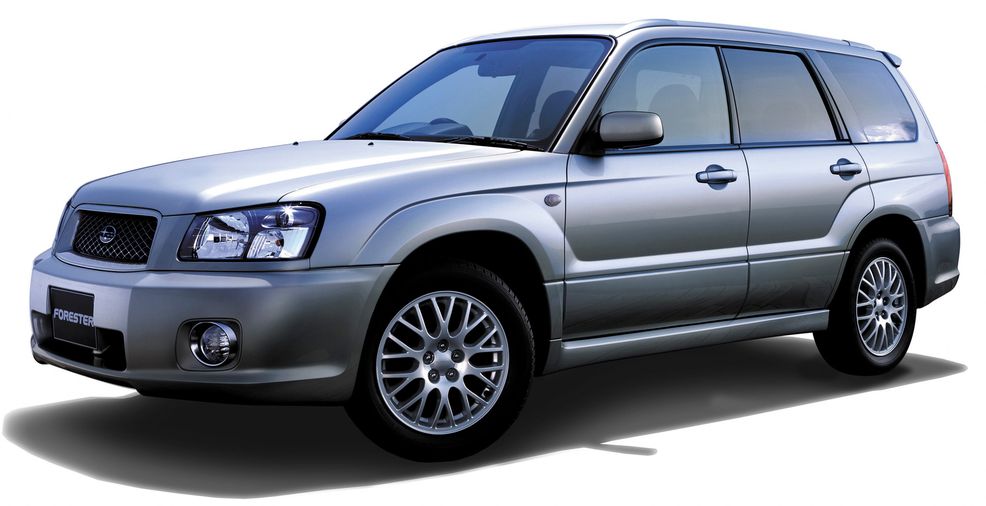

Subaru Forester SG (Субару Форестер 2002-2006)

Предохранители
При замене предохранителя не допускайте, чтобы новый предохранитель имел больший номинал, а также не используйте в качестве предохранителя различные подручные материалы, так как в обоих случаях, это может привести серьезным повреждениям или пожару.
Плавкая перемычка предохранителя плавится при электрических перегрузках, предотвращая повреждение электропроводки и электрического оборудования. Предохранители находятся в двух блоках предохранителей. Один из них находится под приборной панелью за отделением для монет, расположенным со стороны водителя. Чтобы снять отделение для монет, откройте его и потяните на себя.

Другой блок предохранителей расположен в моторном отсеке автомобиля. Пинцет для предохранителей и запасные предохранители хранятся в крышке основного блока предохранителей, расположенного в моторном отсеке автомобиля. Если не работают какие-либо лампы, электрические приборы или органы управления, проверьте состояние соответствующего предохранителя.

Если предохранитель перегорел, замените его новым.
1. Поверните замок зажигания в положение “LOCK” для отключения всех электрических устройств Вашего автомобиля.
2. Снимите крышку
3. Определите, какой из предохранителей мог перегореть. Перечень электрических цепей, защиту которых обеспечивает каждый конкретный предохранитель, приводится на внутренней стороне крышки каждого блока предохранителей, а также в разделе “Плавкие предохранители и электрические цепи” Главы 12 настоящего Руководства.
4. Извлеките предохранитель с помощью специального пинцета для предохранителей.
5. Проверьте состояние предохранителя. Если он перегорел, замените его запасным предохранителем, такого же номинала.
6. Повторное перегорание какого-либо предохранителя свидетельствует о неисправности в электрической цепи, защиту которой обеспечивает этот предохранитель. В таких случаях мы рекомендуем Вам обратиться к Вашему дилеру SUBARU для проведения ремонта.

Основные предохранители
Плавкие перемычки основных предохранителей плавятся при электрических перегрузках, предотвращая повреждение электропроводки и электрического оборудования. Если какое-либо электрическое устройство автомобиля (за исключением стартера) не работает, а остальные предохранители исправны, проверьте основные предохранители.
Перегоревший основной предохранитель необходимо заменить. При замене используйте предохранители такого же номинала, что и перегоревший основной предохранитель. При повторном перегорании основного предохранителя мы рекомендуем Вам обратиться к ближайшему дилеру SUBARU для проведения работ по проверке состояния электрической системы Вашего автомобиля.

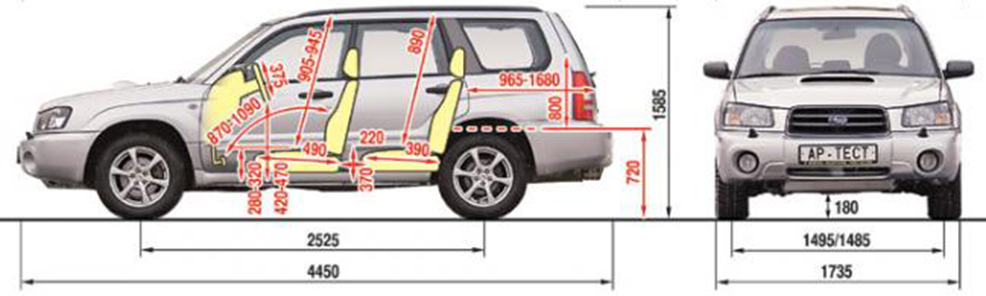

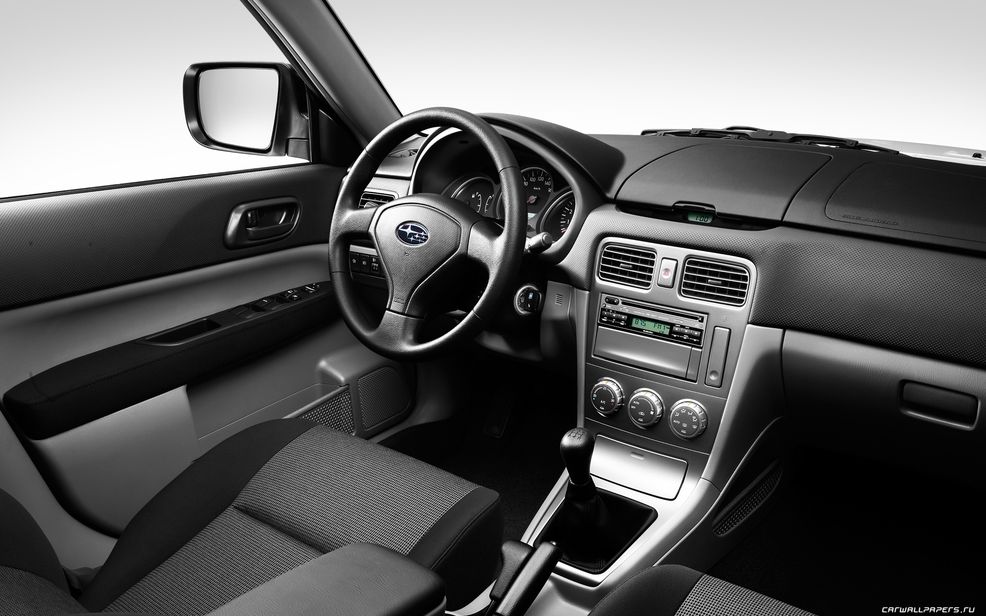

Subaru Forester SG салон (Субару Форестер 2002-2006)Габаритные размеры Субару Форестер 2002-2006 (dimensions Subaru Forester SG)

Основные технические характеристики (General technical specifications) Subaru Forester AWD 2005 с мотором 2.0 л

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4450 (175.2 in)
2 Ширина (без/сложенные/с зеркалами) / Width 1735 (68.3 in)
3 Высота (загружен/пустой) / Height 1590 (62.6 in)
4 Колёсная база / Wheelbase 2525 (99.4 in)
5 Дорожный просвет (клиренс) / Ground clearance 190 (7.5 in)
6 Снаряжённая масса / Total (curb) weight 1340 (2955 lbs)
Полная масса / Gross (max.) weight 1850 (4079 lbs)
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, EJ201
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, Горизонтально-оппозитный, 8V, SOHC с верхним расположением одного распределительного вала / Horizontally opposed, liquid cooled
9 Диаметр цилиндра / Bore 92.0 мм (3.62 in)
10 Ход поршня / Stroke 75.0 мм (2.95 in)
11 Объём / Engine displacement 1994 см³ (121.681 CID)
12 Система питания / Fuel supply, Aspiration Многоточечный впрыск топлива / Sequential Multi-port Electronic Fuel Injection
Атмосферный
13 Степень сжатия / Compression ratio 10.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 101 кВт (137 л.с./135 bhp) при 5600 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 186 Нм (137 lbs.-ft.) при 3200 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Гидротрансформатор с блокировкой / Torque Converter
17 КПП / Transmission type АКПП 4 Автоматическая, четырёхступенчатая, гидромеханическая, адаптивная

О Книге

  • Название: Subaru Forester 2005 Руководство по эксплуатации
  • Бензиновые двигатели: EJ201 2.0 л (1994 см³) 137 л.с./135 bhp/101 кВт, турбированным EJ205 2.0 л (1994 см³) 219 л.с./216 bhp/161кВт и EJ251 2.5 л (2457 см³) 152-167-173 л.с./150-165-171 bhp/112-123-127 кВт, турбированным EJ255 2.5 л (2457 см³) 217-227-238 л.с./214-224-235 bhp/160-167-175 кВт
  • Выпуск с 2002 года
  • Серия: «Owner Guide»
  • Год издания: 2004
  • Автор: Коллектив авторов
  • Издательство: «FUJI HEAVY INDUSTRIES LTD»
  • Формат: PDF
  • Страниц в книге: 475
  • Размер: 54.27 МБ
  • Язык: Русский
  • Количество электросхем: 1
