Subaru Tribeca руководство по ремонту и техническому обслуживанию

для СТО с бензиновыми двигателями: H6DO 3.0 л (3000 см³) 241 л.с./181 кВт; технические характеристики, электросхемы, контрольные размеры кузова, устройство, обслуживание, диагностика, особенности конструкции. Субару Трибека модели B9 выпуска с 2007 года читать онлайн, скачать

Видео Subaru Tribeca замена свечей зажигания и тормозных колодок(Субару Трибека 2007)

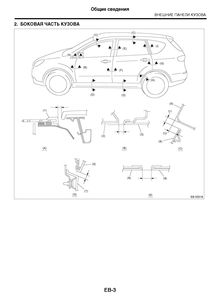

Subaru Tribeca общая информация (Субару Трибека 2007)

Настоящее руководство разработано в целях обеспечения обслуживающего персонала SUBARU необходимой информацией и данных для надлежащего обслуживания и ремонта автомобилей SUBARU. Настоящее руководство содержит процедуры обслуживания, разборки, сборки, проверки и регулировки узлов и диагностики, предназначенные для опытных механиков. Пожалуйста, внимательно ознакомьтесь и используйте настоящее руководство при выполнении всех ремонтных работ, чтобы наши клиенты были удовлетворены поддержанием их автомобилей в наилучшем состоянии. В случае если при ремонте возникает необходимость в замене деталей, всегда используйте оригинальные запасные части SUBARU.

ДИАГНОСТИКА

1) Жгуты проводки системы подушки безопасности находятся рядом с ECM, главным реле и реле топливного насоса.
ОСТОРОЖНО:
• Все жгуты проводки и разъемы системы подушек безопасности – желтого цвета. Не тестируйте электрическое оборудование в этих цепях.
• Будьте осторожны, не повредите систему подушек безопасности во время обслуживания ECM, TCM, главного реле и реле топливного насоса.
2) Никогда не подключайте аккумулятор в обратной полярности. В противном случае ECM будет поврежден мгновенно, возможно также
повреждение топливного инжектора и других деталей.
3) Не отсоединяйте клеммы аккумулятора во время работы двигателя. В этом случае в генераторе создастся большая обратная электродвижущая сила, и это напряжение может повредить электронные узлы, такие как ECM и т.д.
4) Прежде чем отключить разъем каждого датчика и ECM, убедитесь, что зажигание выключено. После подключения разъема выполните Режим очистки памяти. <См. EN (H6DO) (diag)-55, Режим очистки памяти.>
5) Измеряйте напряжение или сопротивление отдельных датчиков или электронных блоков управления при помощи конического щупа с диаметром менее 0,6 мм (0,024 дюйма). Не вставляйте щуп на глубину более чем 4 мм (0,16 дюйма).
6) Следите за тем, чтобы при обслуживании автомобиля в дождливую погоду или при мойке, в разъемы не попала вода. Даже если разъем водонепроницаемый, избегайте попадания на него воды.
7) Используйте шпильки крепления ECM, в качестве массы кузова во время измерения напряжения и сопротивления внутри салона автомобиля.
8) Используйте клемму массы двигателя, или сам двигатель, в качестве массы кузова во время измерения напряжения или сопротивления в моторном отсеке.
9) Каждая деталь системы многоточечного впрыска является прецизионной. Не роняйте их.
10) Обратите внимание на следующие предупреждения, при установке радиоприемника на модели с многоточечным впрыском.
ОСТОРОЖНО:
• Антенна должна находиться как можно дальше от блока управления.
• Антенный кабель должен находится как можно дальше от ECM и жгута проводов системы впрыска.
• Тщательно настройте антенну для обеспечения правильного согласования.
• При установке мощного радиоприемника, обратите особое внимание на три пункта, упомянутые выше.
• Неправильная установка радиоприемника может негативным образом отразиться на работе ECM.
11) Перед отсоединением топливных шлангов, сбросьте давление топлива в системе. Если во время этой операции двигатель запустился, пусть он работает, пока не заглохнет.
12) На моделях, оснащенных системой ABS, предупреждающая лампа ABS может включиться при выполнении ходовых тестов на поднятой на домкрате или подъемнике машине, но это не является неисправностью системы. Причина этого заключается в разнице скоростей между передними и задними колесами. После диагностики системы управления двигателем, произведите процедуру очистки памяти системы самодиагностики ABS.
B: ПРОВЕРКА
Перед выполнением диагностики проверьте следующие элементы, которые могут влиять на возникновение неполадок двигателя.

1. АККУМУЛЯТОР
1) Измерьте напряжение аккумулятора и плотность электролита.
Стандартное напряжение: 12 В
Удельная плотность электролита: 1,260 или более
2) Проверьте состояние основных и дополнительных предохранителей, а также жгутов и разъемов. Также проверьте правильность подключения массы.
2. МАССА ДВИГАТЕЛЯ
Убедитесь, что клемма массы двигателя надежно соединена с двигателем.
C: ПРИМЕЧАНИЕ
1. ОБЩИЕ СВЕДЕНИЯ
• Бортовая система самодиагностики (OBD) обнаруживает и сигнализирует о сбоях в различных входных и выходных цепях электронной системы управления дроссельной заслонкой. Контрольная лампа обнаружения неисправности в комбинации приборов указывает на возникновение сбоя или неисправности.
• Далее, в случае, когда неисправность или сбой в датчике могут привести к невозможности дальнейшего движения, активизируется
функция отказоустойчивости, обеспечивающая минимальную управляемость.
• Система OBD, установленная на автомобилях, оснащенных двигателями данного семейства, соответствует стандарту E-OBD. Система
OBD отслеживает неисправности узлов и систем, описанных в разделе “Двигатель”, которые могут повлиять на параметры выхлопа.
• Когда система принимает решение о возникновении неисправности, включается контрольная
лампа обнаружения неисправности. Одновременно с включением или миганием контрольной лампы обнаружения неисправности, в памяти бортового компьютера сохраняются КДН и фиксируются данные о состоянии двигателя.
• Система OBD фиксирует данные о состоянии двигателя (нагрузка на двигатель, температура охлаждающей жидкости, расход топлива, обороты двигателя, скорость автомобиля и т.д.) в памяти бортового компьютера при первом обнаружении неисправности.
• Если система OBD обнаруживает такие неисправности, как неверную подачу топлива или пропуск зажигания, то она сначала фиксирует данные о подаче топлива или пропуске зажигания.
• Если неисправность не повторяется в течение трех последовательных циклов движения, контрольная лампа обнаружения неисправности гаснет, однако КДН остается в памяти бортового компьютера.
• Для поиска и устранения неисправностей автомобиля, соответствующего стандарту EOBD, подключите к нему Subaru Select Monitor или универсальный сканер.

2. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПНЫХ ГАЗОВ
• Многоточечная система впрыска (MFI) обеспечивает оптимальное соотношение топливовоздушной смеси для подачи в двигатель в различных условиях работы за счет использования новейших электронных технологий.
При помощи этой системы, топливо, сжатое при постоянном давлении, впрыскивается во впускной канал головки блока цилиндров. Количество впрыскиваемого топлива регулируется прерывистой системой впрыска топлива, в которой электромагнитный клапан впрыска (топливный инжектор) открывается только на короткий период времени, зависящий от количества воздуха, требуемого на один рабочий цикл. В реальной рабочей обстановке, количество впрыскиваемой смеси определяется длительностью электрического импульса, подаваемого на топливный инжектор, и это позволяет просто, но точно отмерять топливо.
• Более того, все условия работы двигателя преобразуются в электрические сигналы, и это позволяет серьезно повысить адаптивность других систем, упрощая добавление компенсационных функций.
Система MFI также обладает следующими особенностями:
• Сниженный выброс вредных выхлопных газов.
• Сниженный расход топлива
• Повышенная мощность двигателя.
• Отличные характеристики разгона и торможения.
• Прекрасные возможности запуска и прогрева двигателя в условиях холодной погоды, поскольку компенсируется температура
охлаждающей жидкости двигателя и впускаемого воздуха.

СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ (РЕЖИМ OBD)
1) На дисплее в меню «Main Menu» (Главное меню) выберите {Each System Check} (Проверка каждой системы) и нажмите клавишу [YES] (Да).
2) На дисплее в меню «System Selection Menu» (Меню выбора систем), выберите {Engine Control System} (Система управления двигателем) и нажмите клавишу [YES] (Да).
3) После того, как на дисплее появилась информация о типе двигателя, нажмите клавишу [YES] (Да).
4) На дисплее в меню «Engine Diagnosis» (Диагностика двигателя) выберите {OBD System} (Система OBD) и нажмите клавишу [YES] (Да).
5) На дисплее в меню «OBD Menu» (Меню OBD) выберите {Current Data Display/Save} (Отображение/сохранение ткущих данных), а затем нажмите клавишу [YES] (Да).
6) На дисплее в меню «Data Display Menu» (Меню отображение данных), выберите (Data Display) (Отображение данных) и нажмите клавишу [YES] (Да).
7) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не появятся желаемые данные.

Основные технические характеристики Субару Трибека 2013 с мотором 3.0 л E2

Спецификация Данные
Габариты (мм) и масса (кг)
1 Длина 4855
2 Ширина (с/без зеркалами) 1880
3 Высота (загружен/пустой) 1685
4 Колёсная база 2750
5 Дорожный просвет 215
6 Снаряжённая 1910
Полная масса 2586
Двигатель
7 Тип Бензиновый, четырехтактный, жидкостного охлаждения, H6DO
8 Количество цилиндров Горизонтально оппозитный, 6-цилиндровый, 24V, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра 89.2 мм
10 Ход поршня 80.0 мм
11 Объём 3000 см³
12 Система питания Распределенный впрыск топлива MFI
Атмосферный
13 Степень сжатия 10.7:1
14 Максимальная мощность 180 кВт (241 л.с.) при 6600 об/мин
15 Максимальный крутящий момент 297 Нм при 4200 об/мин
Трансмиссия
16 Сцепление TCC: Муфта гидротрансформатора
17 КПП 5AT: Полностью автоматическая с электронным управлением, 5 передач для движения вперед и 1 передача заднего хода

О Книге

  • Название: Subaru Tribeca B9 Руководство по техническому обслуживанию и ремонту
  • Бензиновые двигатели: H6DO 3.0 л (3000 см³) 241 л.с./181 кВт
  • Выпуск с 2007 года
  • Серия: «Service Manual»
  • Год издания: 2006
  • Автор: Коллектив авторов
  • Издательство: «FUJI HEAVY INDUSTRIES LTD»
  • Формат: PDF
  • Страниц в книге: 2404
  • Размер: 62.72 МБ
  • Язык: Русский
  • Количество электросхем: более 150
