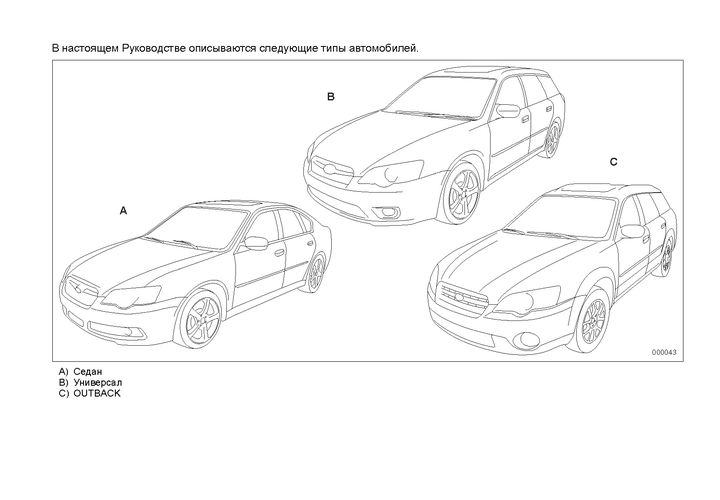

Subaru Legacy Outback BL / BP общая информация (Субару Легаси Аутбэк 2003-2009)

Subaru Legacy BL / BP (Субару Легаси 2003-2009)

Фильтрующий элемент воздушного фильтра
Фильтрующий элемент воздушного фильтра работает как сетчатый фильтр. При повреждении фильтрующей поверхности элемента или его отсутствии, увеличивается износ двигателя и укорачивается срок его службы. Фильтрующий элемент воздушного фильтра представляет собой воздушный фильтр сухого типа. Нет необходимости чистить или промывать фильтрующий элемент.
Не допускайте работы двигателя без фильтрующего элемента воздушного фильтра. Он не только обеспечивает фильтрацию наружного воздуха, но и служит пламегасителем при обратных вспышках двигателя. Отсутствие фильтрующего элемента воздушного фильтра при обратных вспышках двигателя может привести к пожару.

Замена фильтрующего элемента воздушного фильтра
Модели без турбонаддува
1. Отсоедините разъем (если установлен), закрепленный на верхней части корпуса воздушного фильтра.
2. Снимите патрубок, расположенный в нижней части корпуса воздушного фильтра.
3. Отвинтите винт и оттяните воздуховод от корпуса воздушного фильтра.
4. Отстегните два фиксатора, удерживающие крышку корпуса воздушного фильтра.
5. Откройте крышку корпуса воздушного фильтра и снимите фильтрующий элемент воздушного фильтра.
6. Протрите внутреннюю поверхность крышки корпуса и корпуса воздушного фильтра влажной тканью и установите новый фильтрующий элемент.
7. Чтобы установить крышку корпуса воздушного фильтра, введите три выступа на крышке корпуса воздушного фильтра в пазы на корпусе воздушного фильтра и защелкните две стяжные защелки на крышке корпуса воздушного фильтра.

Модели с турбонаддувом
1. При помощи отвертки снимите фиксаторы канала воздухозаборника, а затем снимите воздухозаборник.
2. Отсоедините разъем, закрепленный на верхней части корпуса воздушного фильтра.
3. При помощи отвертки снимите воздуховод, подсоединенный к крышке корпуса воздушного фильтра.
4. Отстегните два фиксатора, удерживающие крышку корпуса воздушного фильтра. Одновременно оттяните из фиксатора патрубок, проходящий рядом с крышкой корпуса.
5. Откройте крышку корпуса воздушного фильтра и снимите фильтрующий элемент воздушного фильтра.
6. Протрите внутреннюю поверхность крышки корпуса и корпуса воздушного фильтра влажной тканью и установите новый фильтрующий элемент.
7. Чтобы установить крышку корпуса воздушного фильтра, введите три выступа на крышке корпуса воздушного фильтра в пазы на корпусе воздушного фильтра и защелкните две стяжные защелки на крышке корпуса воздушного фильтра.

Свечи зажигания
Осуществляйте замену свечей зажигания в соответствии с графиком технического обслуживания автомобиля. При отсоединении проводов высокого напряжения от свечей зажигания, обязательно удерживайте провода высокого напряжения за наконечники, а не за сами провода. При подсоединении проводов высокого напряжения, соблюдайте правильную последовательность.
Рекомендованные к использованию свечи зажигания
Модели с двигателем объемом 2,0 л без турбонаддува: RC10YC4 (Champion)
Модели с двигателем объемом 2,5 л:
Для стран Европы: PFR5B-11 (NGK)
Для прочих стран: RC10YC4 (Champion)
Модели с турбонаддувом и модели с двигателем объемом 3,0 л: ILFR6B (NGK)

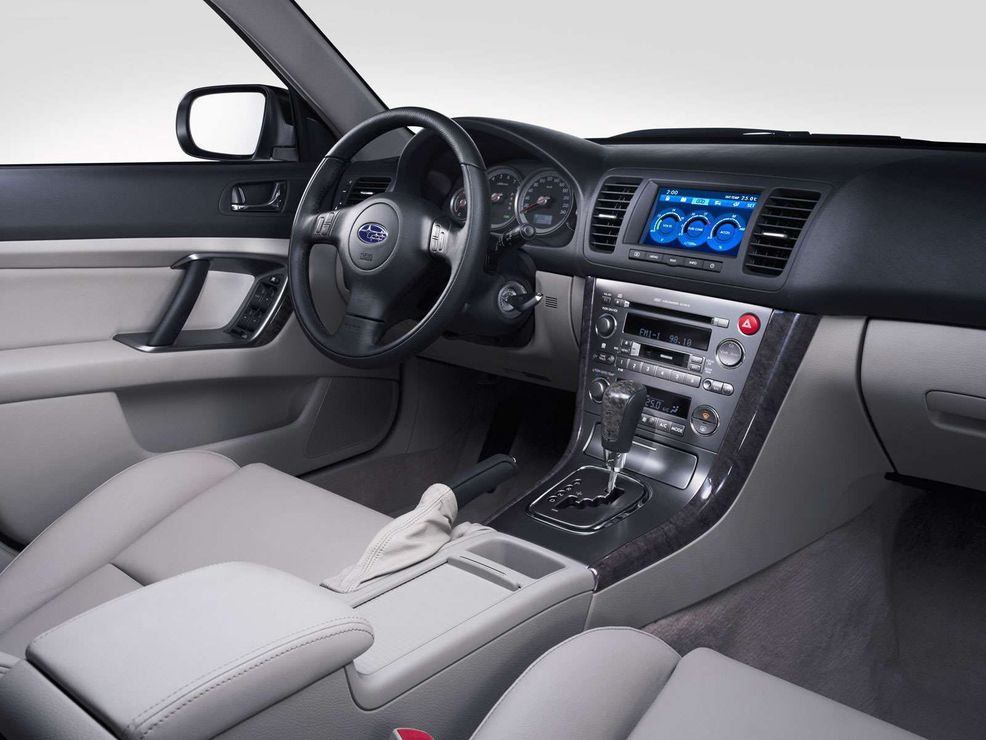

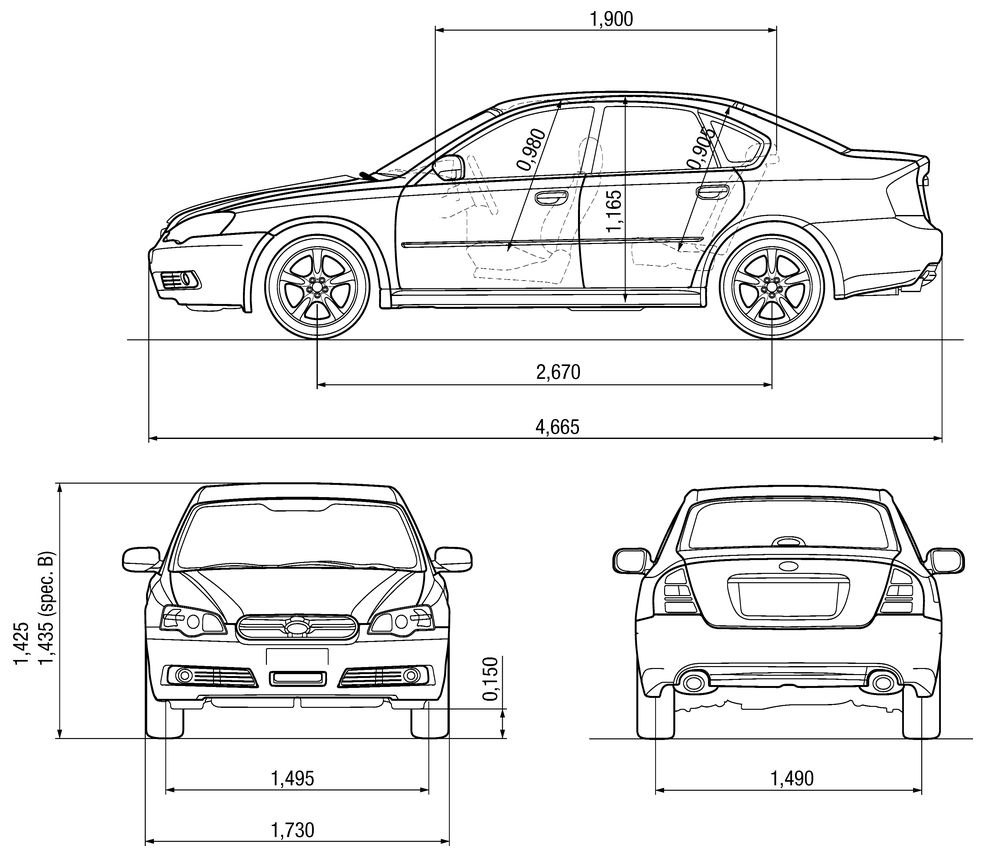

Subaru Legacy BL / BP салон (Субару Легаси 2003-2009)Габаритные размеры Субару Легаси седан 2003-2009 (dimensions Subaru Legacy BL / BP)

Основные технические характеристики (General technical specifications) Subaru Legacy седан 2005 с мотором 2.0 л AWD

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4665 (183.7 in)
2 Ширина (без/сложенные/с зеркалами) / Width 1730 (68.1 in)
3 Высота (загружен/пустой) / Height 1425 (56.1 in)
4 Колёсная база / Wheelbase 2670 (105.1 in)
5 Дорожный просвет (клиренс) / Ground clearance 150 (5.9 in)
6 Снаряжённая масса / Total (curb) weight 1330 (2932 lbs)
Полная масса / Gross (max.) weight 1810 (3990 lbs)
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, EJ203i
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, Горизонтально-оппозитный, 8V, SOHC с верхним расположением одного распределительного вала / Horizontally opposed, liquid cooled
9 Диаметр цилиндра / Bore 92.0 мм (3.62 in)
10 Ход поршня / Stroke 75.0 мм (2.95 in)
11 Объём / Engine displacement 1994 см³ (121.681 CID)
12 Система питания / Fuel supply, Aspiration Многоточечный впрыск топлива / Sequential Multi-port Electronic Fuel Injection
Атмосферный
13 Степень сжатия / Compression ratio 10.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 101 кВт (137 л.с./134 bhp) при 5600 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 187 Нм (137 lbs.-ft.) при 4400 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Subaru Legacy Outback 2005 Руководство по эксплуатации
  • Бензиновые двигатели: EJ203i 2.0 л (1994 см³) 137 л.с./134 bhp/101 кВт, турбированным (только для Австралии) EJ20X/EJ20Y 2.0 л (1994 см³) 260-280 л.с./256-276 bhp/191-206 кВт, EJ253i 2.5 л (2457 см³) 165 л.с./160 bhp/121 кВт и EZ30D 3.0 л (2999 см³) 245 л.с./241 bhp/180 кВт
  • Выпуск с 2003 года
  • Серия: «Owner Guide»
  • Год издания: 2004
  • Автор: Коллектив авторов
  • Издательство: «FUJI HEAVY INDUSTRIES LTD»
  • Формат: PDF
  • Страниц в книге: 600
  • Размер: 32.13 МБ
  • Язык: Русский
  • Количество электросхем: 1
