Subaru Forester 2007 Руководство по эксплуатации

с бензиновыми двигателями: EJ201/EJ204 2.0 л (1994 см³) 137 л.с./135 bhp/101 кВт, турбированным EJ205 2.0 л (1994 см³) 219 л.с./216 bhp/161кВт и EJ251/EJ253 2.5 л (2457 см³) 165-167-173 л.с./162-165-171 bhp/121-123-127 кВт, турбированным EJ255 2.5 л (2457 см³) 217-227-238 л.с./214-224-235 bhp/160-167-175 кВт; технические характеристики, размеры кузова, устройство, обслуживание, диагностика, особенности конструкции. Инструкция пользователя Субару Форестер кроссовер с кузовами пятидверный универсал повышенной вместимости модели SG (2002-2008) второго поколения выпуска с 2006 по 2008 год после рестайлинга читать онлайн, скачать

Видео Subaru Forester обзор бортового компьютера и замена свечей зажигания (Субару Форестер 02-08)

Subaru Forester SG (Субару Форестер 2002-2008) общая информация

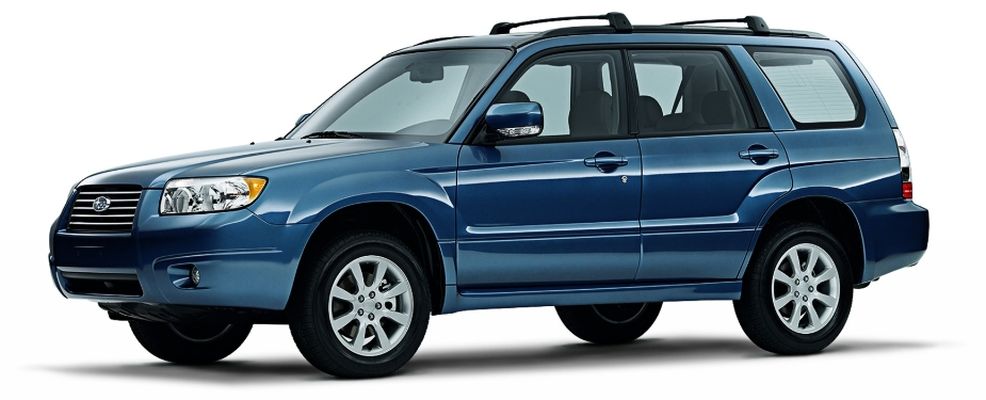

Subaru Forester SG (Субару Форестер после рестайлинга 2006-2008)

Свечи зажигания
Осуществляйте замену свечей зажигания в соответствии с графиком технического обслуживания автомобиля.
При отсоединении проводов высокого напряжения от свечей зажигания, обязательно удерживайте провода высокого напряжения за наконечники, а не за сами провода.
При подсоединении проводов высокого напряжения, соблюдайте правильную последовательность.

Рекомендованные к использованию свечи зажигания
Модели с двигателем, объемом 2,5 л. без турбонаддува: PFR5B-11 (NGK)
Модели с двигателем, объемом 2,0 л. и модели с двигателем, объемом 2,5 л. с турбонаддувом: ILFR6B (NGK)

Приводные ремни
Генератор переменного тока, насос гидроусилителя руля и компрессор кондиционера воздуха приводятся в действие приводными ремнями. Для правильной работы этих устройств необходимо поддерживать достаточную степень натяжения приводных ремней.

Для проверки натяжения приводных ремней приложите к соответствующим шкивам поверочную линейку и при помощи пружинных весов приложите к точке, расположенной посредине между шкивами, усилие, равное 98 Н (10 кг, 22 фунтам). Прогиб ремня должен соответствовать нормативной величине. При чересчур ослабленном ремне, а также при выявлении на нем трещин или следов износа, мы рекомендуем Вам обратиться к Вашему дилеру SUBARU.
Прогиб ремня мм (дюймы)
Новый ремень / Старый ремень
7,0 – 9,0 (0,28 – 0,35) / 9,0 – 11,0 (0,35 – 0,43)
7,5 – 8,5 (0,30 – 0,33) / 9,0 – 10,0 (0,35 – 0,40)

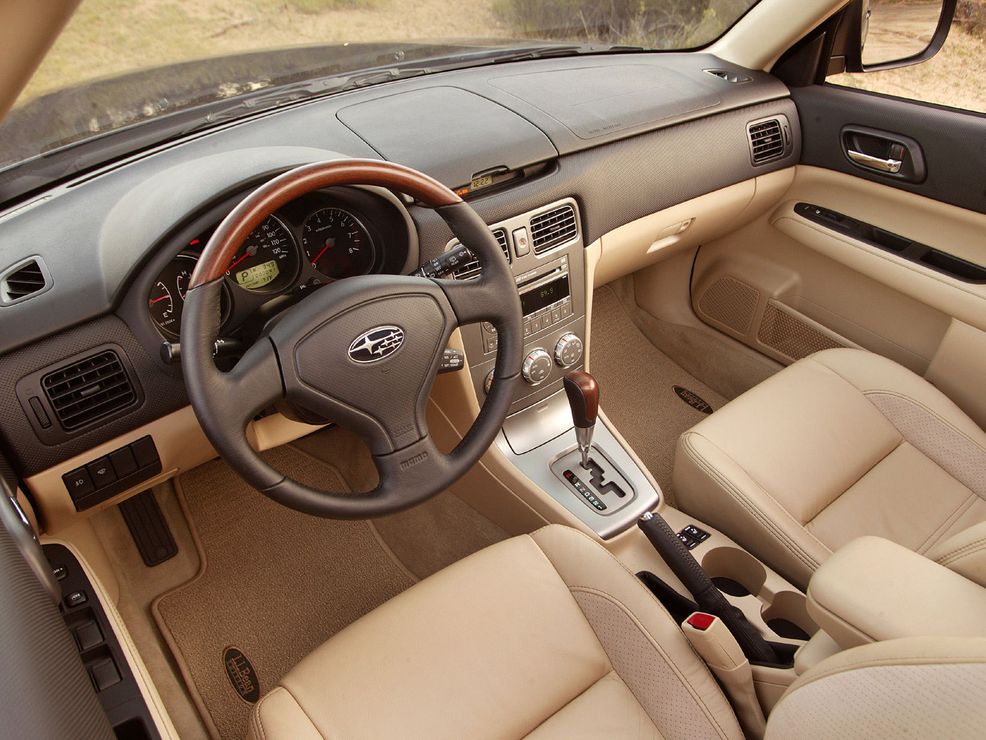

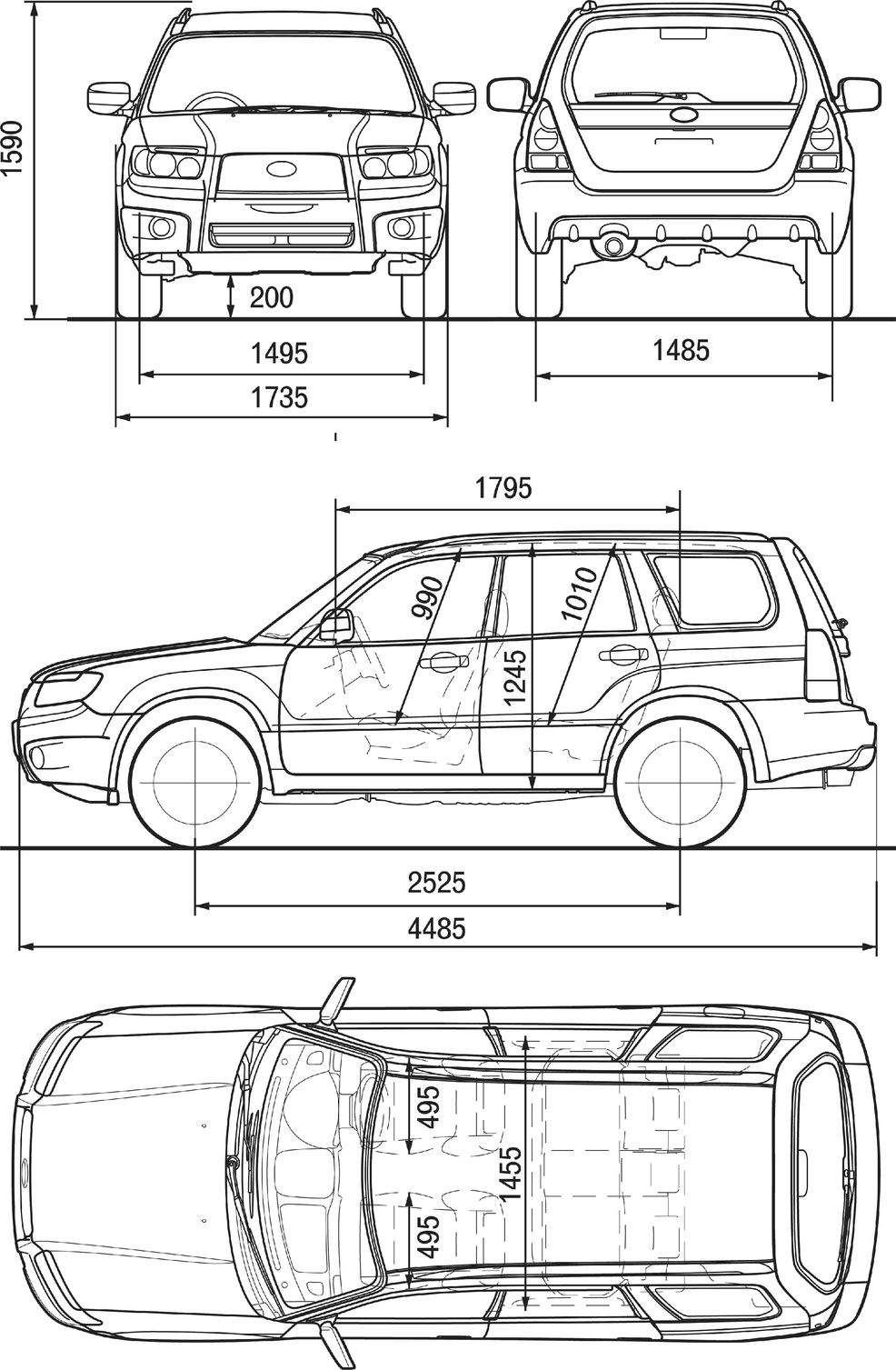

Subaru Forester SG салон (Субару Форестер после рестайлинга 2006-2008)Габаритные размеры Субару Форестер после рестайлинга 2006-2008 (dimensions Subaru Forester SG)

Основные технические характеристики (General technical specifications) Subaru Forester AWD 2007 с мотором 2.5 л

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4485 (176.6 in)
2 Ширина (без/сложенные/с зеркалами) / Width 1735 (68.3 in)
3 Высота (загружен/пустой) / Height 1590 (62.6 in)
4 Колёсная база / Wheelbase 2525 (99.4 in)
5 Дорожный просвет (клиренс) / Ground clearance 205 (8.1 in)
6 Снаряжённая масса / Total (curb) weight 1390 (3065 lbs)
Полная масса / Gross (max.) weight 1900 (4189 lbs)
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, EJ253
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, Горизонтально-оппозитный, 8V, SOHC с верхним расположением одного распределительного вала / Horizontally opposed, liquid cooled
9 Диаметр цилиндра / Bore 99.5 мм (3.92 in)
10 Ход поршня / Stroke 79.0 мм (3.11 in)
11 Объём / Engine displacement 2457 см³ (150 CID)
12 Система питания / Fuel supply, Aspiration Многоточечный впрыск топлива / Sequential Multi-port Electronic Fuel Injection
Атмосферный
13 Степень сжатия / Compression ratio 10.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 121 кВт (165 л.с./162 bhp) при 5600 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 226 Нм (166.7 lbs.-ft.) при 4400 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Subaru Forester 2007 Руководство по эксплуатации
  • Бензиновые двигатели: EJ201/EJ204 2.0 л (1994 см³) 137 л.с./135 bhp/101 кВт, турбированным EJ205 2.0 л (1994 см³) 219 л.с./216 bhp/161кВт и EJ251/EJ253 2.5 л (2457 см³) 165-167-173 л.с./162-165-171 bhp/121-123-127 кВт, турбированным EJ255 2.5 л (2457 см³) 217-227-238 л.с./214-224-235 bhp/160-167-175 кВт
  • Выпуск с 2002 года
  • Серия: «Owner Guide»
  • Год издания: 2006
  • Автор: Коллектив авторов
  • Издательство: «FUJI HEAVY INDUSTRIES LTD»
  • Формат: PDF
  • Страниц в книге: 512
  • Размер: 54.27 МБ
  • Язык: Русский
  • Количество электросхем: 1
