Mercedes Vito, Viano руководство по эксплуатации, техническое обслуживание, ремонт

с дизельными двигателями: OM 646 DE22LA MC1 2.2 CDI (2148 см³) 83 л.с. / 65 кВт, OM 646 DE22LA MC2 2.2 CDI (2148 см³) 109 л.с. / 80 кВт и OM 646 DE22LA 2.2-литровыми CDI мощностью - 150 л.с. / 110 кВт, рабочим объемом - 2148 см³. Технические характеристики, особенности конструкции, электросхемы, контрольные размеры кузова. Мерседес-Бенц Вито и Виано второго поколения микроавтобусы комби / фургоны модели W639.7 / W639.8 - 109, 111, 115 (119) выпуска с 2003 по 2008 год читать онлайн, скачать

загрузка...

Видео Mercedes-Benz Vito, Viano замена фильтра воздушного и кондиционера (Мерседес-Бенц Вито и Виано)

MB Vito Mark II / Viano W639.7 / W639.8 общая информация (Мерседес Вито и Виано 2003-2008)

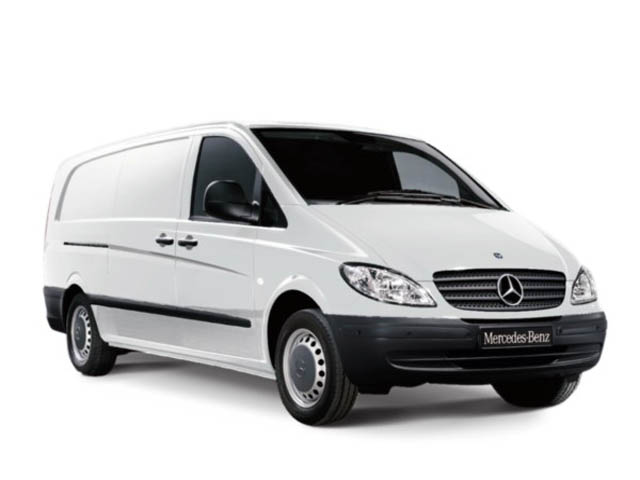

MB Vito W639 (Мерседес Вито 2003-2008)

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОМ 646 2,2 л CDI
Дизельный двигатель ОМ 646 является результатом модернизации двигателя ОМ 611, который широко использовался в прежних моделях автомобилей «Мерседес-Бенц» и устанавливался на легковые, внедорожные автомобили, на микроавтобусы и коммерческие автомобили.

Этот двигатель является много клапанным (16 клапанов) двигателем с системой непосредственного впрыска дизельного топлива типа Common rail.
Компания «Даймлер-Крайслер АГ» выпускает 14 модификаций этого двигателя, различных по комплектации, по мощностным показателям, по уровню эмиссии вредных веществ.

В документах компании производителя двигатели обозначаются шестизначным кодом. Этот код является частью номера двигателя.
Практически е автомобилях Vito-Viano используется три версии двигателя ОМ 646:
- 646.982 (МС2) (80 кВт, 109 л.с.);
- 646.982 (МСЗ) (110 кВт, 150 л.с.);
- 646.983 (МС1) (65 кВт, 88 л.с.).

Двигатель 646.983 устанавливается только в грузовых версиях автомобиля,
В каталогах запасных частей и других документах приводятся коды комплектации автомобилей, в том числе и те, которые касаются силового агрегата. Ниже в таблице приведены значения некоторых кодов комплектации.
Существенным конструктивным отличием является применение в двигателях, устанавливаемых на легковые автомобили, механического двухвального устройства компенсации дисбаланса двигателя, предназначенного для улучшения комфортабельности автомобиля. Установка этой модификации двигателя на грузопассажирские версии не предусмотрена.

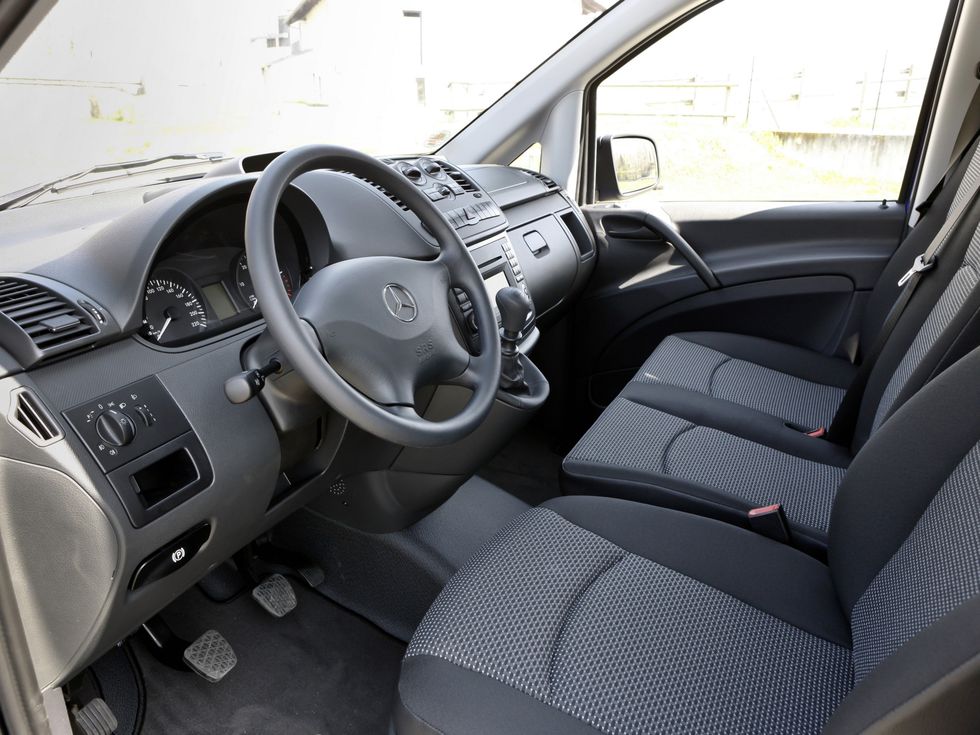

Салон Mercedes Vito W639

Основные технические характеристики (General technical specifications) Mercedes Vito 115 CDI 2004 комби средняя крыша и длинная база с мотором 2.2 л

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 5223
2 Ширина (без/сложенные/с зеркалами) / Width 1906
3 Высота (загружен/пустой) / Height 2077
4 Колёсная база / Wheelbase 3430
5 Дорожный просвет (клиренс) / Ground clearance 160
6 Снаряжённая масса / Total (curb) weight 1950
Полная масса / Gross (max.) weight 2940
Двигатель / Engine
7 Тип / Engine Type, Code Дизельный, жидкостного охлаждения, четырехтактный, OM646.982 DE22LA
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра / Bore 88.0 мм
10 Ход поршня / Stroke 88.3 мм
11 Объём / Engine displacement 2148 см³
12 Система питания / Fuel supply, Aspiration Система непосредственного впрыска с топливным коллектором высокого давления (ТКВД) Common Rail Diesel Injection (CDI)
Турбонаддув и охлаждение наддувочного воздуха
13 Степень сжатия / Compression ratio 18.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 110 кВт (150 л.с./148 bhp) при 3800 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 330 Нм (243 ft·lb) при 1200-2400 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type NSG 370 716.652 (GD1) SG-S370/6.29 МКПП 6 шестиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Mercedes Vito, Viano руководство по эксплуатации, техническому обслуживанию и ремонту, электросхемы
  • Дизельные двигатели: OM 646 DE22LA MC1 2.2 CDI (2148 см³) 83 л.с. / 65 кВт, OM 646 DE22LA MC2 2.2 CDI (2148 см³) 109 л.с. / 80 кВт и OM 646 DE22LA 2.2-литровыми CDI мощностью - 150 л.с. / 110 кВт, рабочим объемом - 2148 см³
  • Выпуск с 2003 года
  • Серия: «Ремонт Автомобиля»
  • Год издания: 2008
  • Автор: Коллектив авторов
  • Издательство: «Автомастер»
  • Формат: PDF
  • Страниц в книге: 249
  • Размер: 88.95 МБ
  • Язык: Русский
  • Количество электросхем: 59

Mercedes Vito, Viano руководство по эксплуатации, техобслуживание, ремонт
