Узел фары
СНЯТИЕ
ОСТОРОЖНО:
• Запрещается выполнять работы с влажными руками.
• В цепи фар с лампами высокой интенсивности свечения проходит очень высокое напряжение. Перед началом работ убедитесь в том, что электропитание отключено.
1) Отсоедините провод массы от аккумулятора.
2) Снимите канал воздухозаборника. (При снятии лампы правой фары).
3) Снимите передний бампер. «См. EI-27, СНЯТИЕ, Передний бампер.»
4) Отсоедините разъемы жгута проводов.
5) Отверните пять болтов, отсоедините фиксатор и снимите узел фары.
УСТАНОВКА
Установка производится в порядке, обратном порядку снятия.

РАЗБОРКА
БАЛЛАСТНОЕ СОПРОТИВЛЕНИЕ ФАРЫ С ЛАМПОЙ ВЫСОКОЙ ИНТЕНСИВНОСТИ СВЕЧЕНИЯ
ОСТОРОЖНО:
• Запрещается выполнять работы с влажными руками.
• В цепи фар с лампами высокой интенсивности свечения проходит очень высокое напряжение. Перед началом работ убедитесь в том, что электропитание отключено.
• Не оставляйте фару без балластного сопротивления на длительное время. Пыль, влага и т.п., проникающие в фару, влияют на ее эксплуатационные характеристики.
1) Отсоедините провод массы от аккумулятора.
2) Снимите узел фары. «См. LI-18, СНЯТИЕ, Узел фары.»
3) Снимите заднюю крышку.
4) Отсоедините разъем жгута проводов.
5) Отсоедините разъем жгута проводов, ослабьте винты и снимите накладку балластного сопротивления.
6) Отсоедините разъем от балластного сопротивления фары.
СБОРКА
1. БАЛЛАСТНОЕ СОПРОТИВЛЕНИЕ
ФАРЫ С ЛАМПОЙ ВЫСОКОЙ ИНТЕНСИВНОСТИ СВЕЧЕНИЯ
Установка производится в порядке, обратном порядку снятия.
ОСТОРОЖНО:
• Перед установкой накладки балластного сопротивления обязательно установите прокладку.
• После установки балластного сопротивления на автомобиль, отрегулируйте пучок света фар.
ПРИМЕЧАНИЕ:
Установите рассеиватель по центру удлиненного отверстия перед установкой балластного сопротивления. Таким образом будет легче отрегулировать пучок света фар.

РЕГУЛИРОВКА
1. РЕГУЛИРОВКА ПУЧКА СВЕТА ФАР
ОСТОРОЖНО:
Перед началом регулировки уровня светового пучка фар выключите освещение. Если освещение необходимо для проверки направления светового пучка фар, не держите его включенным более двух минут.
ПРИМЕЧАНИЕ:
Перед проверкой уровня светового пучка фар убедитесь в следующем:
• Участок вокруг фары не имеет повреждений или каких-либо иных деформаций.
• Автомобиль установлен на ровной поверхности.
• Давление воздуха в шинах нормативное.
• Топливный бак автомобиля полностью заполнен.
1) Несколько раз качните автомобиль для нормализации подвески.
2) Убедитесь, что место водителя занято.
3) Измерьте расстояние между центральными точками фар ближнего света и высоту центральной точки лампы.
4) Включите фары, а затем отрегулируйте форму луча ближнего света.
ПРИМЕЧАНИЕ:
• Для автомобилей с ручной регулировкой уровня светового пучка фар, установите переключатель уровня светового пучка фар в положение “0”.
• Отрегулируйте пучок света вначале по вертикали, затем по горизонтали.

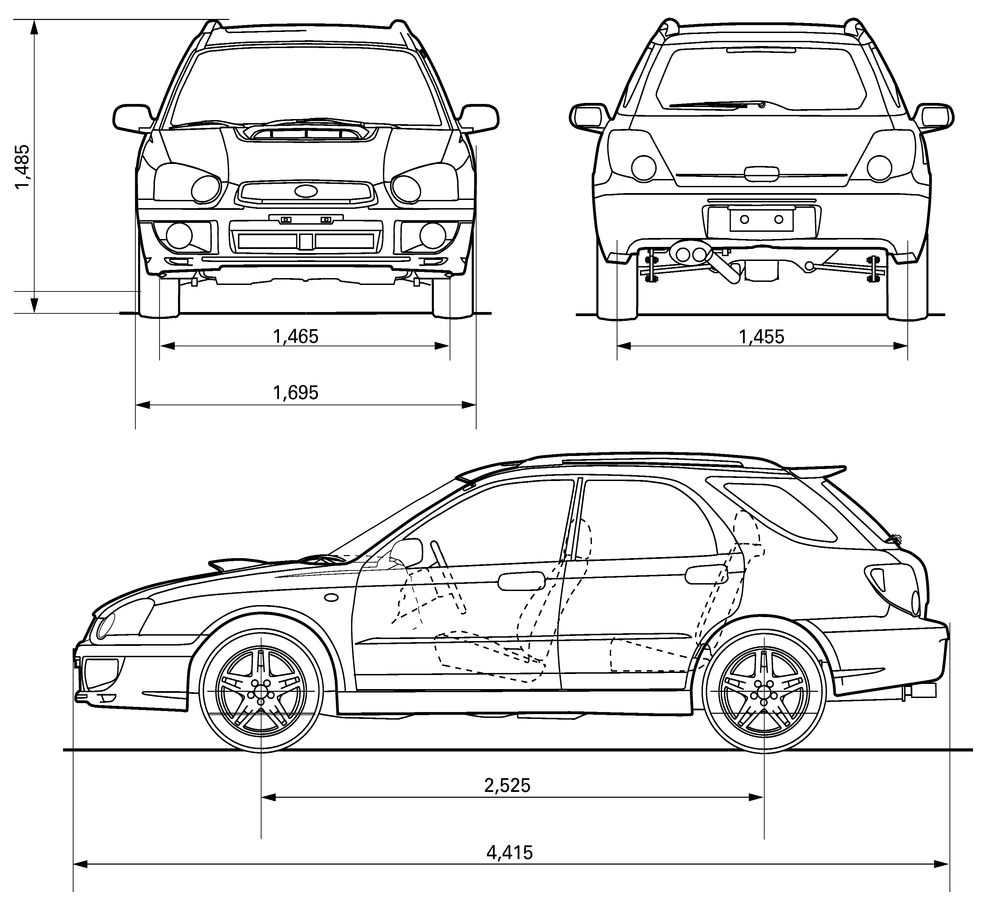

Настоящее руководство используется при осуществлении технического обслуживания, ремонта или диагностики автомобилей Subaru IMPREZA. Модели, к которым применяется настоящее руководство: GH***** 2008 М. Г.
В настоящем руководстве содержится самая последняя информация, доступная на момент издания. Изменения в технических характеристиках, методиках и т.д. могут производиться без предварительного уведомления.

Диск сцепления и крышка
ДЕМОНТАЖ
МОДЕЛЬ 2.5 L
1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-38, ДЕМОНТАЖ, Устройство механической трансмиссии.>
2) Вставьте ST в маховик.
3) Снимите крышку сцепления и диск сцепления.
ПРИМЕЧАНИЕ:
• Следите за тем, чтобы масло не попало на лицевую часть диска сцепления.
• Не разбирайте ни крышку сцепления ни диск сцепления.
• Перед демонтажем крышки сцепления поставьте сопоставительные отметки на маховик и крышку сцепления.
КРОМЕ МОДЕЛИ 2.5 L
1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-38, ДЕМОНТАЖ, Устройство механической трансмиссии.>
2) Установите ST на маховик.
3) Снимите крышку сцепления и диск сцепления.
ПРИМЕЧАНИЕ:
• Следите за тем, чтобы масло не попало на лицевую часть диска сцепления.
• Не разбирайте ни крышку сцепления ни диск сцепления.
УСТАНОВКА
МОДЕЛЬ 2.5 L
1) Вставьте ST в диск сцепления и установите их на маховик посредством вставления конца ST в пилотный подшипник.
ПРИМЕЧАНИЕ:
При установке диска сцепления следите за его направлением.
2) Установите крышку сцепления на маховик и затяните болты с определенным усилием.
ПРИМЕЧАНИЕ:
• При сборке выровняйте сопоставительные отметки.
• При установке дифференцируйте между передней и задней сторонами диска сцепления.
• Постепенно затяните установочные болты крышки сцепления. Каждый болт должен быть затянут с определенным усилием в крестообразном порядке.
Момент затяжки:
16 Н•м (1.6 кгс-м, 11.8 ft-lb)
3) Снимите ST (НАПРАВЛЯЮЩАЯ ДИСКА СЦЕПЛЕНИЯ).
КРОМЕ МОДЕЛИ 2.5 L
1) Вставьте ST в диск сцепления и установите их на маховик посредством вставления конца ST в пилотный подшипник.
ПРИМЕЧАНИЕ:
При установке диска сцепления следите за его направлением.
2) Установите крышку сцепления на маховик и затяните болты с определенным усилием.
ПРИМЕЧАНИЕ:
• При установке крышки сцепления на маховик поставьте крышку сцепления так, чтобы между «разбалансированными» метками на маховике и диске сцепления был разрыв в 120° или более ("разбалансированные" метки указывают направления остаточной разбалансированности.)
• При установке дифференцируйте между передней и задней сторонами диска сцепления.
• Временно затяните болты вручную. Каждый болт должен быть затянут с определенным усилием в крестообразном порядке.
Момент затяжки: 16 Н•м (1.6 кгс-м, 11.8 ft-lb)
3) Снимите ST.
4) Установите устройство трансмиссии. <См. 5MT-41, УСТАНОВКА, Устройство механической трансмиссии.>
ОСМОТР
ДИСК СЦЕПЛЕНИЯ
1) Износ лицевой части
Измерьте глубину головки заклепки от поверхности лицевой части. Замените, если лицевые части изношены в определенных местах или изношены до размера, составляющего меньше указанного.
Глубина головки заклепки:
Предел утапливания 0.3 мм (0.012 in)
ПРИМЕЧАНИЕ: Не мойте диск сцепления чистящими жидкостями.
2) Затвердевшая лицевая часть
Откорректируйте с помощью наждачной бумаги или замените.
3) Натекание масла на лицевую часть
Замените диск сцепления и проверьте передний сальник трансмиссии, сопряженную поверхность корпуса трансмиссии, задний сальник двигателя и и другие точки на предмет протечки масла.
4) Изгиб лицевой части
Если изгиб превышает указанное значение по внешней окружности лицевой части, почините или замените.
Предел изгибания:
Модель 1.6 L
0.8 мм (0.031 in) при R = 107 мм (4.21 in)
Модель 2.0 L
0.8 мм (0.031 in) при R = 110 мм (4.33 in)
Модель 2.5 L
1.0 мм (0.039 in) при R=110 мм (4.33 in)
5) Изношенные шлицы, ослабленные заклепки и поломка пружины кручения.
Замените испорченные детали.

КРЫШКА СЦЕПЛЕНИЯ (КОРЗИНА)
ПРИМЕЧАНИЕ:
Без разборки визуально проверьте следующие пункты и замените их или почините в случае поломки.
1) Ослабленную осевую заклепку.
2) Поврежденную или изношенную контактную поверхность подшипника в центре пружины диафрагмы.

Подшипник высвобождения и рычаг
ДЕМОНТАЖ
КРОМЕ МОДЕЛИ DOHC ТУРБО
1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-38, ДЕМОНТАЖ, Устройство механической трансмиссии.>
2) Снимите два зажима с рычага высвобождения муфты и снимите подшипник высвобождения.
ОСТОРОЖНО:
Следите за тем, чтобы не деформировать зажимы.
3) Снимите пыльник.
4) Снимите фиксирующую пружину рычага высвобождения со стержня рычага высвобождения с помощью отвертки, подойдя к ней через отверстие для рычага высвобождения в корпусе сцепления. Затем снимите рычаг высвобождения.
МОДЕЛЬ DOHC ТУРБО
1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-38, ДЕМОНТАЖ, Устройство механической трансмиссии.>
2) Снимите рычаг высвобождения муфты с трансмиссии.
3) Поставьте подшипник высвобождения муфты со стороны двигателя.
4) Снимите подшипник высвобождения муфты с крышки сцепления с помощью отвертки с плоским наконечником.
УСТАНОВКА
КРОМЕ МОДЕЛИ DOHC ТУРБО
ПРИМЕЧАНИЕ:
Перед или во время сборки нанесите тонкий слой смазки на следующие участки.
• Контактную поверхность рычага и стержня
• Контактную поверхность рычага и подшипника
• Шлицу главного вала трансмиссии (Используйте смазку, содержащую дисульфид молибдена.)
1) Вдавливая рычаг высвобождения в стержень и крутя его в обе стороны, установите фиксирующую пружину на суженную часть стержня.
ПРИМЕЧАНИЕ:
• Нанесите смазку (SUNLIGHT 2: Деталь №. 003602010) на контактную поверхность рычага высвобождения и рабочего цилиндра.
• Убедитесь в том, что фиксирующая пружина вставлена надежно, наблюдая за ней через отверстие в главном корпусе.
2) Установите подшипник высвобождения и закрепите его двумя зажимами.
3) Установите пыльник.
4) Установите устройство трансмиссии.
<См. 5MT-41, УСТАНОВКА, Устройство механической трансмиссии.>
2. МОДЕЛЬ DOHC ТУРБО
1) Установите подшипник выжима на трансмиссию.
2) Вставьте вилку выжима в ушко подшипника высвобождения.
3) Нанесите смазку на указанные точки:
• Шлица: FX2200 (Деталь №. 000040901)
• Вал: SUNLIGHT 2 (Деталь №. 003602010)
4) Вставьте вал вилки выжима в вилку выжима.
ПРИМЕЧАНИЕ:
Убедитесь в том, что профильная часть вала вилки выжима контактирует с пружинным фиксатором.
5) Затяните заглушку.
Момент затяжки:
44 Н•м (4.5 кгс-м, 32.5 ft-lb)
6) Установите устройство трансмиссии. <См. 5MT-41, УСТАНОВКА, Устройство механической трансмиссии.>
ОСМОТР
ПОДШИПНИК ВЫСВОБОЖДЕНИЯ
ПРИМЕЧАНИЕ:
Так как этот подшипник набит смазкой и является типом, который не подлежит смазке, не промывайте его в бензине или в каком-либо растворителе при обслуживании сцепления.
1) Проверьте подшипник на предмет беспрепятственного вращения, применив усилие в радиальном направлении.
Ход в радиальном направлении: 1.4 мм (0.055 in)
2) Проверьте подшипник на предмет беспрепятственного вращения, применив давление в осевом направлении.
3) Поверьте износ и повреждения поверхности корпуса подшипника, контактирующей с рычагом.
РЫЧАГ ВЫСВОБОЖДЕНИЯ
Проверьте стержневую часть рычага и точку соприкосновения с корпусом подшипника высвобождения на предмет износа.

Данное руководство предназначено для предоставления обслуживающему персоналу SUBARU необходимой информации и данных для правильного обслуживания и ремонта автомобилей SUBARU. Данное руководство включает процедуры обслуживания, разборки, сборки, проверки и регулировки компонентов и диагностики для опытных механиков. Пожалуйста, прочтите внимательно и используйте данное руководство для выполнения всех ремонтных работ для удовлетворения наших потребителей путем содержания их автомобиля в оптимальном состоянии. В случае если во время ремонта требуется замена деталей, всегда используйте фирменные детали SUBARU. Вся информация, иллюстрации и спецификации, содержащиеся в данном руководстве, основаны на самой последней информации о продукции, доступной на момент утверждения в печать.

Замена масла и масляного фильтра
Замена масла и масляного фильтра производится в соответствии с графиком технического обслуживания автомобиля. При частом совершении поездок на короткие расстояния, при буксировке прицепа или при эксплуатации автомобиля в условиях очень низких температур замена моторного масла и масляного фильтра должна производиться чаще, чем предусмотрено графиком технического обслуживания.
ПРИМЕЧАНИЕ
• Замена моторного масла и масляного фильтра должна выполняться хорошо обученным специалистом. Для замены моторного масла и масляного фильтра мы рекомендуем Вам обратиться к Вашему дилеру SUBARU. Хорошо обученные механики дилера SUBARU при выполнении этих работ используют специальные инструменты, запасные части и рекомендуемое масло, а также надлежащим образом утилизируют использованное масло.
• В моделях с дизельным двигателем, при каждой замене масла и масляного фильтра данные о замене масла, которые сохранены в бортовом компьютере, должны быть обнулены при помощи специального инструмента. Если данные не обнулены, то предупреждающая лампа дизельного сажевого фильтра не будет нормально работать. Для обнуления данных бортового компьютера без использования специального инструмента следуйте приведенной ниже процедуре.

Обнуление данных о замене масла (модели с дизельным двигателем)
Если процедура обнуления данных завершилась неудачей, повторите шаги с 1) по 5) после выполнения следующих действий.
- Подождите 30 секунд при двигателе, работающем в режиме холостого хода.
- Заглушите двигатель и, подождав 15 секунд, снова запустите двигатель. После замены масла и масляного фильтра необходимо обнулить данные о замене масла.

Для обнуления данных без специального инструмента выполните приведенную ниже процедуру.
1. Выжмите педаль тормоза.
2. Запустите двигатель и установите его в режим холостого хода.
3. Отпустите педаль сцепления.
4. Нажимая на педаль тормоза, выполните следующие действия:
Включите обогреватель заднего стекла, нажав на кнопку обогревателя заднего стекла. Выключите обогреватель заднего стекла, нажав на кнопку обогревателя заднего стекла. Переведите переключатель света фар в положение «O».
Выполните шаги с 1) по 4) еще раз и переходите к следующему шагу. Отпустите педаль тормоза.

ПРИМЕЧАНИЕ Каждый из шагов с (1) по (6) должен быть выполнен в течение 4 секунд. При успешном завершении процедуры обнуления данных, контрольная лампа предпускового подогрева будет мигать в течение, примерно, 5 секунд.
■ Рекомендуемый класс и вязкость масла
Используйте только моторное масло рекомендуемого класса и вязкости. Вязкость моторного масла (густота) влияет на расход топлива. Масла с более низкой вязкостью обеспечивают меньший расход топлива. Вместе с тем, в жаркую погоду лучшую смазку двигателя обеспечивают масла с более высокой вязкостью.
■ Синтетическое масло
Вы можете использовать синтетическое моторное масло, которое соответствует тем же требованиям, предъявляемым к традиционным типам моторных масел. При использовании синтетического масла Вы должны выбирать масло той же классификаций, вязкости и класса, которые указаны в настоящем руководстве по эксплуатации. Кроме того, Вы должны соблюдать интервалы замены масла и масляного фильтра, приведенные в графике технического обслуживания.
Синтетическое масло класса и вязкости, указанных в главе 12, рекомендовано для достижения оптимальных характеристик двигателя. Обычное масло можно использовать без ущерба для долговечности двигателя или управляемости.
